ИДТ-2 и ИД-2 — комбинированный дымо-тепловой и дымовой извещатели (двух- и четырёхпроводные, ИБ)

Одна линейка в общем паспорте: ИДТ-2 (дым + тепло), ИД-2 (только дым), четырёхпроводный мод. 01 и взрывозащищённые ИБ. Двухпроводный шлейф, ВУОС, съёмный блок на розетке.

Модели семейства

ИДТ-2 ИП212/101-18-А3RКомбинированный дымо-тепловой дифференциально-максимальный: срабатывает по дыму, по росту температуры и по порогу (64…76) °C.

Дымовой канал	оптическая плотность 0,15 ±0,05 дБ/м
Тепловой канал	рост температуры более 5 °C/мин; порог (64…76) °C
Питание по ШС	постоянный ток от 10 до 27 В
Ток в дежурном режиме	не более 0,15 мА при 20 В
Режим «Пожар»	напряжение на клеммах 2-4(3) не более 8,5 В при токе ШС до 20 мА
Температура	от минус 40 до плюс 60 °C
Наработка на отказ	не менее 60000 ч

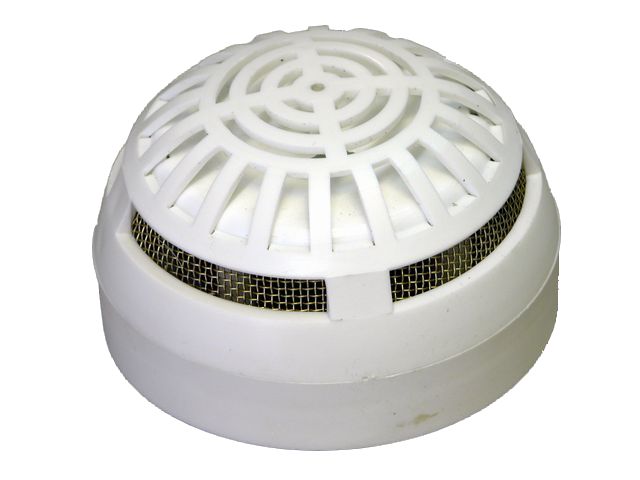

ИДТ-2 ИП212/101-18-RКомбинированный дифференциальный: дым и скорость роста температуры более 5 °C/мин, без максимального порога.

Дымовой канал	0,15 ±0,05 дБ/м
Тепловой канал	рост температуры более 5 °C/мин
Питание по ШС	постоянный ток от 10 до 27 В

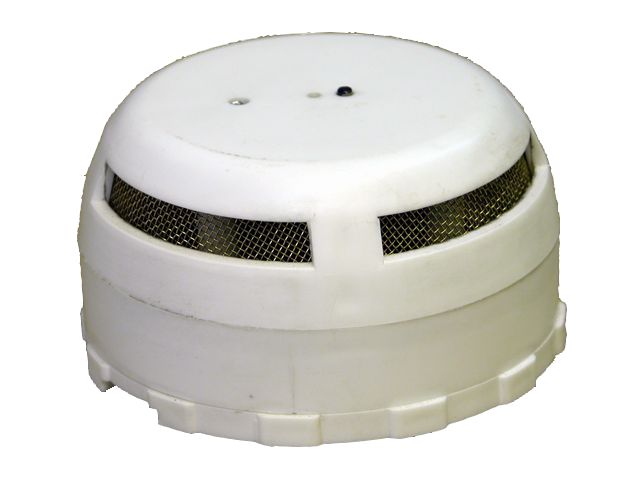

ИДТ-2 ИП212/101-18-А3Комбинированный максимальный: дым и порог (64…76) °C.

Дымовой канал	0,15 ±0,05 дБ/м
Тепловой канал	температура (64…76) °C
Питание по ШС	постоянный ток от 10 до 27 В

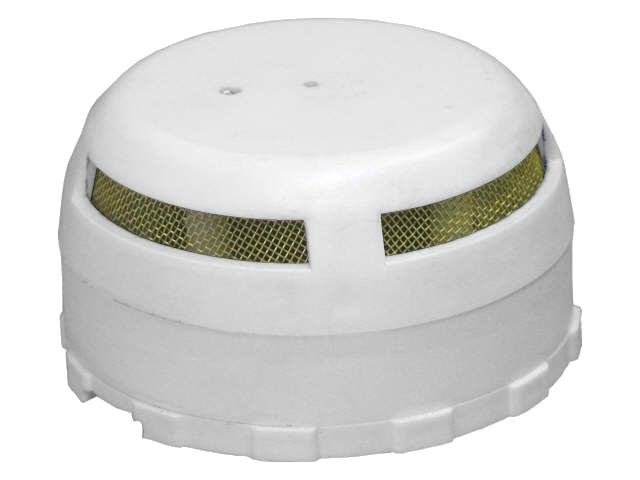

ИД-2 ИП212-18Дымовой, тот же корпус и паспорт КЛЯР.425214.002 ПС.

Дымовой канал	0,15 ±0,05 дБ/м
Питание по ШС	постоянный ток от 10 до 27 В
Ток в дежурном режиме	не более 0,15 мА при 20 В

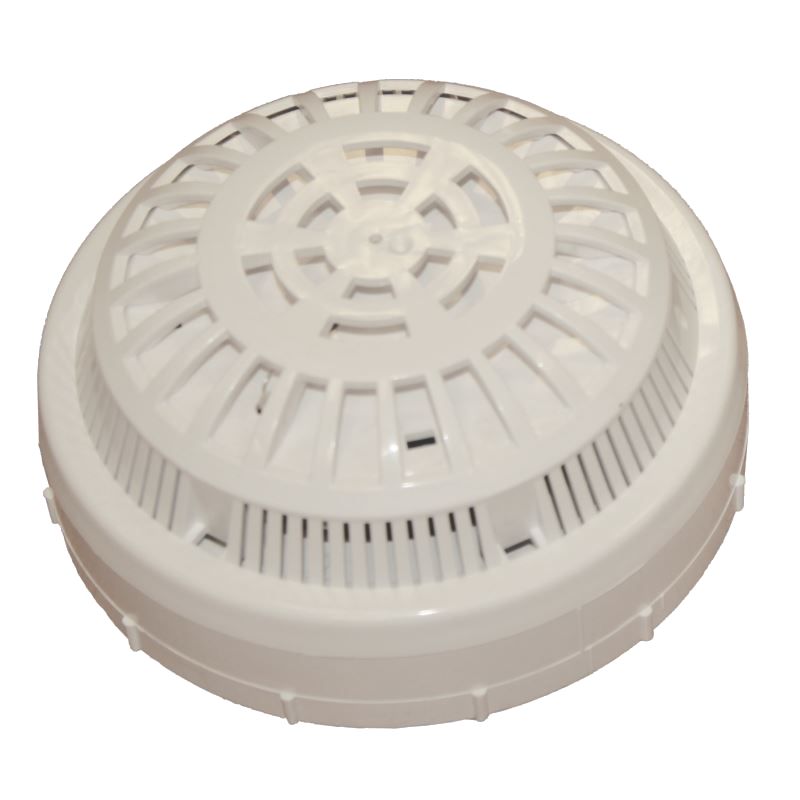

ИДТ-2 мод. 01 / ИД-2 мод. 01Четырёхпроводная схема включения: питание отдельно от контакта тревоги.

Питание	постоянный ток от 9 до 27 В
Дежурный режим	сопротивление между контактами 1 и 4 более 200 кОм
Режим «Пожар»	сопротивление между контактами 1 и 4 не более 30 Ом
Температура	от минус 40 до плюс 60 °C
Наработка на отказ	не менее 60000 ч

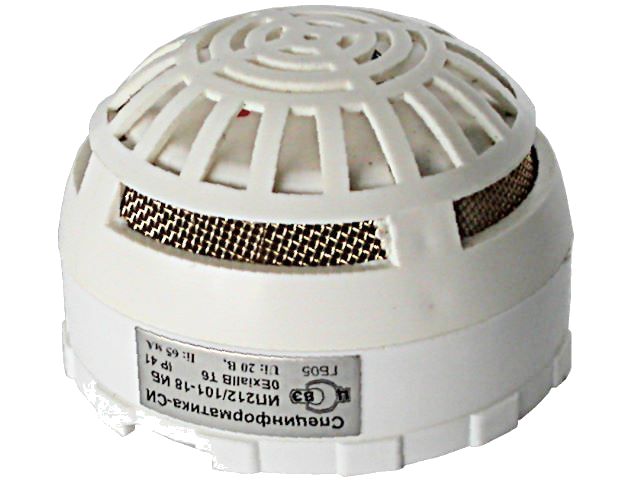

ИДТ-2 ИБ / ИД-2 ИБ (А2R, R, А2, ИП212-18 ИБ)Взрывозащищённые, КЛЯР.425214.002 РЭ; маркировка 0Ex ia IIB T6 Ga / Ex ia IIIB T85 °С Da; тепловой порог (54…70) °C (класс А2).

Питание	постоянный ток от 10 до 20 В
Искробезопасные параметры	Ui ≤ 20 В, Ii ≤ 100 мА, Li ≤ 10 мкГн, Ci ≤ 100 пф
Ток в дежурном режиме	импульсный, не более 4 мА длительностью не более 2 мс, период 0,7 с
Температура	от минус 40 до плюс 50 °C
Степень защиты	IP41, с прокладкой IP44
Масса	не более 0,15 кг

Как это работает и подключается

Дежурный режим: кратковременное прерывистое свечение индикатора и ВУОС с периодом 6…8 секунд. «Пожар»: непрерывное свечение и включение ВУОС.
Возврат в дежурный режим — отключение питания на время от одной до трёх секунд.
Двухпроводный шлейф: питание и извещение «ПОЖАР» по любому ППК; в ИБ-исполнении выносной элемент ШС ставится на клеммы 2 и 3 розетки последнего извещателя.
Переменный или пульсирующий ток в шлейфе: амплитудное значение от 12 до 27 В, импульс не менее 0,3 с, пауза не более 0,1 с.

Монтаж

Извещатель состоит из блока и розетки. У розетки винты контактных групп исходно не затянуты; перед стыковкой проверить затяжку. Нельзя стыковать блок с розеткой с незатянутыми винтами.
Стыковка: совместить выступы-метки и повернуть по часовой стрелке до щелчка фиксатора. Отделение (старый корпус): нажать на фиксатор через прорезь съёмником или жалом отвёртки и повернуть против часовой стрелки до совмещения меток.
В новом корпусе отделять, повернув против часовой стрелки до упора; для ИБ и ряда паспортов дополнительно надавить на фиксатор до щелчка стержнем и довернуть.
Розетка для прокладки проводов ШС имеет удаляемые перемычки (заштрихованные области на рис. 2 паспорта).
ИБ: розетку крепят шурупами по разметке; после монтажа пломбируют паз в стыке корпуса с розеткой, обслуживание — вне взрывоопасных зон.

Примеры

Помещения зданий и сооружений

Закрытые помещения: пожарная сигнализация, пожаротушение, противодымная защита. Площадь на один извещатель — по нормам для дымовых по СП 484.1311500.2020.

Тлеющие и чисто «тепловые» очаги

Комбинированные исполнения гарантированно срабатывают как тепловые при возгорании с преобладающим выделением тепла и при сильном запылении оптики.

Взрывоопасные зоны

ИБ-исполнения — в искробезопасные шлейфы приборов Корунд-1ИМ, Корунд 2/4-СИ, Корунд 20-СИ или аналогичных.

Частые вопросы

Чем ИД-2 отличается от ИДТ-2?

ИД-2 — только дымовой (ИП212-18), ИДТ-2 — комбинированный дымо-тепловой; корпус и паспорт общие.

Гарантия?

12 месяцев со дня продажи.

Нюансы и грабли

Обслуживание: не реже одного раза в год продувать камеру воздухом с давлением 0,5…2 кг/см² в течение минуты со всех сторон; при запылении и ложных срабатываниях — чаще.
Проверка по дыму: проволочный стержень диаметром не более 2 мм до упора в центральное отверстие крышки или аэрозоль (SOLO A5-001, Nabakem Smokey 911 и подобные). Проверка по теплу — поток воздуха 75…90 °C на прорези крышки, фен 1…1,5 кВт. Срабатывание через 5–10 секунд, индикатор непрерывно 10 секунд.
В ИБ проверка только стержнем (деревянным или проволочным диаметром не более 2 мм) — без нажима и трения.
Порог тепла у обычных А3 — (64…76) °C, у ИБ А2 — (54…70) °C: не путать при сравнении.

Документация

Специнформатика-СИ — паспорта КЛЯР.425214.002 ПС (ИДТ-2, ИД-2, в т.ч. в новом корпусе и четырёхпроводные мод. 01) и руководство по эксплуатации КЛЯР.425214.002 РЭ (ИДТ-2 ИБ, ИД-2 ИБ)
