Барьер Корунд 1ИМ исп.02, 03, 03/01 — искробезопасное питание нагрузок во взрывоопасной зоне

Разделительный барьер в цепях питания: даёт искробезопасную цепь для потребителей во взрывоопасных зонах. Исп.02 с гальванической развязкой, исп.03 и 03/01 без неё.

Модели семейства

БАРЬЕР Корунд 1ИМ исп.02 (КЛЯР.425513.005-02)С гальванической развязкой «вход — выход», для шлейфа адресного общепромышленного прибора; нужно внешнее питание.

Гальваническая развязка	есть
Io	не более 40 мА
Uo	не более 18,9 В
Po	не более 0,17 Вт
Lo / Co	не более 2 мГн / 0,1 мкФ
Внешнее питание	10.8–15 В, ток не более 30 мА
Входное напряжение	не более 20 В

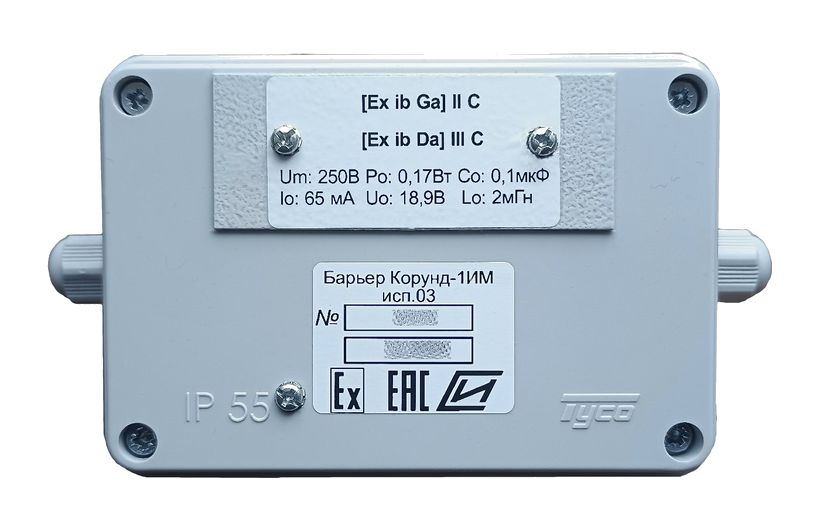

БАРЬЕР Корунд 1ИМ исп.03Без гальванической развязки, в шлейф общепромышленного прибора.

Гальваническая развязка	нет
Io	не более 65 мА
Uo	не более 18,9 В
Po	не более 0,17 Вт
Lo / Co	не более 2 мГн / 0,1 мкФ
Проходное сопротивление	не более 320 Ом
Входное напряжение	не более 20 В

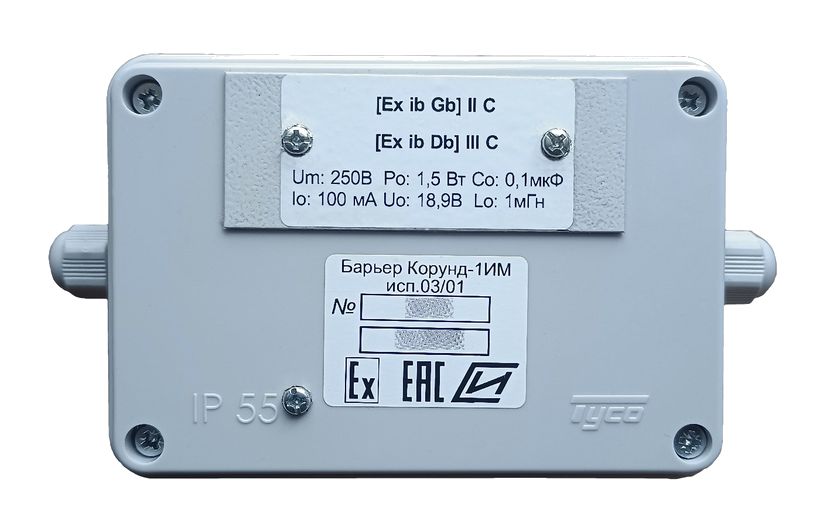

БАРЬЕР Корунд 1ИМ исп.03/01Без гальванической развязки, для цепи питания нагрузки от общепромышленного прибора; суммарный ток потребления не более 100 мА.

Гальваническая развязка	нет
Io	не более 100 мА
Uo	не более 18,9 В
Po	не более 1,5 Вт
Lo / Co	не более 1 мГн / 0,1 мкФ
Проходное сопротивление	не более 43 Ом
Входное напряжение	не более 15 В

Как это работает и подключается

Устройство предназначено для электропитания цепей устройств в искробезопасной электрической цепи и защищает её (стабилитроны и токоограничивающие резисторы в блоке искрозащиты).
Во всех исполнениях максимальное входное напряжение Um 250 В; обратное входное напряжение не более -1,5 В.
В искробезопасные цепи допускаются взрывозащищённые устройства с сертификатами; их суммарные ёмкость и индуктивность вместе с проводами не должны превышать Co и Lo исполнения.

Монтаж

Устанавливать только вне взрывоопасных зон, в непосредственной близости от них; устройство должно быть заземлено (винт заземления, провод или медная шина от контура защитного заземления).
Кабели искробезопасных цепей — отдельные двухпроводные или многожильный; защитить от влияния полей соседних силовых и осветительных кабелей.
Прочность изоляции между искробезопасными цепями и защитным заземлением или корпусом не менее 500 В, сопротивление изоляции не менее 20 МОм.
Запасы провода вытянуть через сальниковые зажимы и зажать накидной гайкой; после монтажа закрыть крышку и опломбировать.

Примеры

Питание потребителей в зоне

Схема исп.03/01 — включение в цепь питания нагрузки от общепромышленного прибора (клеммы ИСТ. ПИТ. — ВЫХОД).

Частые вопросы

Чем отличаются исполнения?

Гальваническая развязка есть только у исп.02; ток на выходе 40 / 65 / 100 мА для исп.02 / 03 / 03/01.

Гарантия?

12 месяцев со дня изготовления.

Нюансы и грабли

Запрещено эксплуатировать без защитного заземления, с открытой или непломбированной крышкой, с неисправной искробезопасной цепью.
Не подключать приборы общего назначения к искробезопасной цепи во время эксплуатации.
Гальванически развязан от цепей общего исполнения только исп.02: у исп.03 и 03/01 развязки нет.
Габариты 169 × 88 × 62 мм, масса не более 0,25 кг, IP55, температура от минус 30 до плюс 50 °C.

Документация

Специнформатика-СИ — руководство по эксплуатации-паспорт «Барьер Корунд 1ИМ» исп.02, -03, -03/01 КЛЯР.425513.005-02 РЭ
