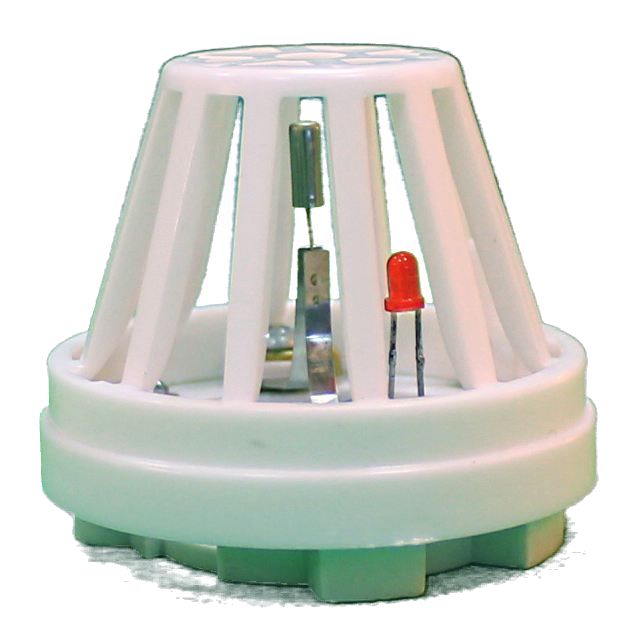

МАК-1 ИБ (ИП103-4/1-А2) исп.01 и исп.011 — тепловой максимальный, в том числе для взрывоопасных зон

Пассивный тепловой извещатель с замыкающим контактом, порог 54–70 °C, класс А2. Искробезопасное исполнение, годится и для обычных помещений. Исп.011 — с оптическим индикатором.

Модели семейства

МАК-1 исп.01 ИБИП103-4/1-А2, замыкающий контакт; КЛЯР.425212.001-01 РЭ.

Порог срабатывания	от 54 до 70 °C, класс А2
Контакты реле (клеммы 2–4)	не менее 1,0 МОм в норме, не более 0,5 Ом после срабатывания
Ток контактов	не более 0,1 А при активной нагрузке в обычных ШС до 30 В
Искробезопасные параметры	Ui ≤ 20 В, Ii ≤ 100 мА, Li ≤ 10 мкГн, Ci ≤ 100 пф
Рабочая температура	от минус 50 до плюс 50 °C
Степень защиты контактов	IP44
Габариты	не более 55 х 47 мм
Масса	не более 0,05 кг

МАК-1 исп.011 ИБС оптическим двухполярным индикатором срабатывания (постоянное или переменное напряжение в шлейфе); КЛЯР.425212.001-011 РЭ.

Порог срабатывания	от 54 до 70 °C, класс А2
Ток контактов	ограничен допустимым током индикатора, не более 20 мА
Напряжение в обычном шлейфе	не более 30 В
Искробезопасные параметры	Ui ≤ 20 В, Ii ≤ 100 мА, Li ≤ 10 мкГн, Ci ≤ 100 пф
Рабочая температура	от минус 50 до плюс 50 °C
Степень защиты контактов	IP44
Габариты	не более 55 х 47 мм
Масса	не более 0,05 кг

Как это работает и подключается

При нагреве до порога контакты температурного реле замыкаются, сопротивление между клеммами «1» и «3» падает от нескольких МОм до величины, которую задаёт дополнительный резистор Rд (значение зависит от ППК).
Исп.011 можно использовать как визуальный контроль исправности всего шлейфа или как выносной индикатор ВУОС для токопотребляющих извещателей типа «ИДТ-2», «ДИП-3М»: клеммы «1» и «2» подключаются к клеммам ВУОС этого извещателя.
Извещатели допускают многократные проверки работоспособности; после охлаждения температурное реле возвращается в исходное состояние (у исп.011 это видно по индикатору).

Монтаж

Крепят на потолке приклеиванием или шурупами 3 мм; основание с двумя отверстиями Ø 3,2 мм, клеммы М3.
К клеммам «3» и «4» в каждом извещателе подключают дополнительный резистор Rд, ограничивающий ток через замкнувшиеся контакты; выносной элемент ШС ставят только в последнем извещателе шлейфа.
Извещатель включают клеммами «1» и «3» параллельно проводникам шлейфа: в разрыв каждого провода или «петлёй» с оголёнными участками.
Во взрывоопасном помещении защитный корпус после монтажа пломбируют по гл. 7.3 ПУЭ.
Площадь помещения на один извещатель — по СП 484.1311500.2020.

Примеры

Взрывоопасное помещение

Включается только в искробезопасные шлейфы приборов Корунд-1ИМ, Корунд 2/4-СИ, Корунд 20-СИ или аналогичных взрывозащищённых.

Обычное помещение

В шлейфы ППК-2, «Сигнал 2/4-СИ», «Аргус», «Аккорд», «VISTA» и других общепромышленных приборов.

Индикатор исправности шлейфа (исп.011)

Выносной элемент подключается к клеммам 2 и 3 — индикатор светится только при исправном шлейфе.

Частые вопросы

Чем исп.01 отличается от исп.011?

Исп.011 оснащён оптическим двухполярным индикатором срабатывания; у исп.01 ток контактов до 0,1 А, у исп.011 ограничен индикатором до 20 мА.

Гарантия?

Для исп.011 — 24 месяца со дня продажи.

Нюансы и грабли

Проверять феном с воздухом 80…90 °C (мощность 1–1,5 кВт), но не во взрывоопасных зонах; нельзя нагревать прикосновением к поверхности свыше 100 °C.
Rд и параметры выносного элемента задаются типом ППК: без него шлейф не будет нормально работать.
Маркировка «ИБ» не ограничивает применение: извещатель годится и для обычных помещений.
В обычном шлейфе напряжение не более 30 В; в искробезопасном — по Ui ≤ 20 В.

Документация

Специнформатика-СИ — руководства по эксплуатации МАК-1 исп.01 ИБ (КЛЯР.425212.001-01 РЭ) и исп.011 ИБ (КЛЯР.425212.001-011 РЭ)
