Специнформатика-СИ · пожарный тепловой дифференциально-максимальный извещатель

МАК-ДМ исп.01 и МАК-ДМ ИБ исп.01 — тепловые дифференциально-максимальные (ИП101-18-А2R)

Срабатывает при росте температуры быстрее 5 °C/мин или при 54–70 °C. Обычное исполнение и взрывозащищённое ИБ (в искробезопасный шлейф Корунд). Токопотребляющий, ток покоя до 0,08 мА.

Модели семейства

МАК-ДМ исп.01Паспорт КЛЯР.425214.003-01 ПС, для обычных шлейфов приёмно-контрольных приборов, питающих токопотребляющие извещатели.

Питание по ШС	10–27 В; постоянный, пульсирующий или знакопеременный
Ток в дежурном режиме	не более 0,08 мА
Режим «Пожар»	при токе до 20 мА напряжение на клеммах снижается до 6–8,5 В
Рабочая температура	от минус 40 до плюс 50 °C
Степень защиты	IP44
Масса	не более 0,1 кг
Наработка на отказ	не менее 60000 ч

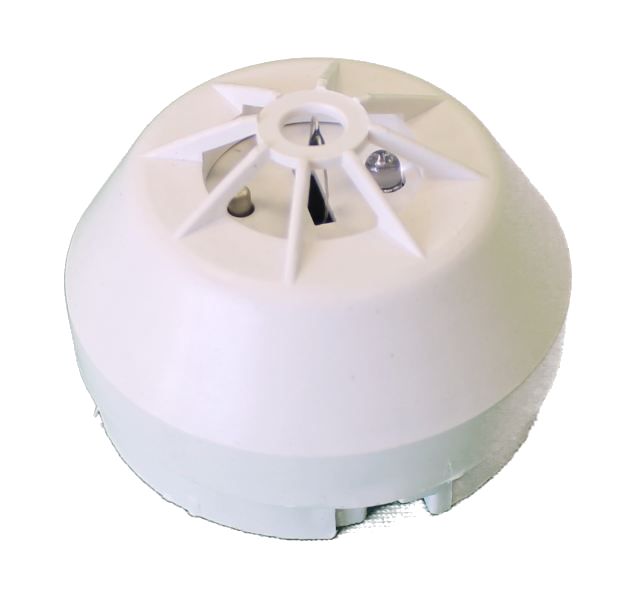

МАК-ДМ ИБ исп.01Взрывозащищённый, КЛЯР.425214.003-01 РЭ; маркировка 0Ex ia IIС T6 Ga / Ex ia IIIB T85 °С Da; для зон всех классов и категорий А и Б.

Питание по ШС	постоянный ток 10–20 В
Искробезопасные параметры	Ui ≤ 20 В, Ii ≤ 100 мА, Li ≤ 10 мкГн, Ci ≤ 680 пф
Ток в дежурном режиме	не более 0.08 мА, индикатор не светится
Режим «Пожар»	при токе до 20 мА напряжение на клеммах снижается до 6–8,5 В
Рабочая температура	от минус 40 до плюс 50 °C
Степень защиты	IP44
Масса	не более 0,1 кг
Наработка на отказ	не менее 100000 ч

Как это работает и подключается

Из дежурного режима в «Пожар» — при росте температуры 5 °C/мин и более или при достижении температуры порога (70 °C); в режиме «Пожар» постоянное свечение индикатора.
Сброс в дежурный режим — отключение напряжения ШС на время от 1 до 3 секунд.
Количество извещателей в ШС: ток допустимой нагрузки ШС (мА) делят на ток одного извещателя в дежурном режиме (0,08 мА).
ШС любого прибора: напряжение от 10 до 27 В, ограничение по току не более 20 мА, питание токопотребляющих извещателей.

Монтаж

Извещатель крепят шурупами (2 отверстия 3 мм) или клеем к потолку, подключают винтовыми клеммами; клемма с меткой «+» — к проводнику ШС «+».
ИБ-исполнение включается параллельно выносному элементу ШС взрывозащищённого ППК; после монтажа закрыть крышку и пломбировать паз между корпусом и крышкой (гл. 7.3 ПУЭ).
Работы на высоте — по правилам работы на высоте.

Примеры

Закрытые помещения производственных, административных зданий

Обнаружение загораний с ростом температуры; выход на ППК, АУПТ, противодымную защиту.

Частые вопросы

Гарантия?

24 месяца со дня продажи.

Сколько извещателей в упаковке?

64 шт. в упаковке (МАК-ДМ исп.01).

Нюансы и грабли

Во взрывоопасных зонах и помещениях категорий А и Б включать только в искробезопасные шлейфы приборов Корунд-1ИМ, Корунд 2/4-СИ, Корунд 20-СИ всех исполнений или аналогичных.
Проверка работоспособности паспорта: электрический фен любой мощности или лампа накаливания 40 Вт в цилиндрическом тубусе диаметром 50…65 мм; для ИБ в зоне — только вне взрывоопасной зоны.
Ci у ИБ 680 пф (у МАК-1 ИБ 100 пф): учитывать при расчёте шлейфа.

Документация

Специнформатика-СИ — паспорт МАК-ДМ исп.01 (КЛЯР.425214.003-01 ПС) и руководство по эксплуатации МАК-ДМ ИБ исп.01 (КЛЯР.425214.003-01 РЭ)
