УФИС (ИП329-СИ-1) и УФИС ИБ — ультрафиолетовый извещатель пламени

Реагирует на УФ-излучение открытого пламени и дуги, класс 1 по ГОСТ Р 53325, дальность по очагам ТП-5/ТП-6 до 50 м. Двухпроводный шлейф; есть взрывозащищённое исполнение ИБ.

Модели семейства

УФИС ИП329-СИ-1Обычное исполнение, паспорт КЛЯР.425243.001 ПС; шлейф приборов «Сигнал 2/4-СИ», «Сигнал-24-СИ» или аналогичных.

Питание по ШС	от 10 до 28 В
Ток в дежурном режиме	не более 0,3 мА
Зона обнаружения	угол ±65 от оптической оси, очаги ТП-5, ТП-6 не менее 25 м, предел вдоль оси до 50 м
Инерционность	не более 30 секунд
Контролируемая площадь	1000…1300 м² на высоте 10…12 м; не менее 3600 м² на высоте 20 м
Температура	от минус 40 до плюс 55 °C
Степень защиты	IP41, с герметизирующей прокладкой IP44
Масса	не более 0,3 кг

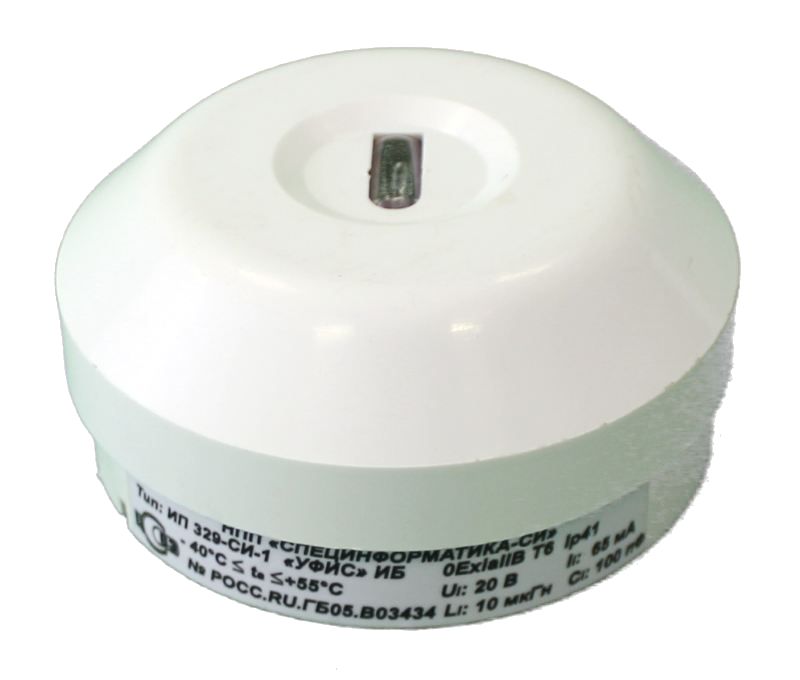

УФИС ИБ (КЛЯР.425243.001-01 РЭ)Взрывозащищённый, маркировка 0Ex ia IIB T6 Ga / Ex ia IIIB T85 °С Da; в искробезопасные шлейфы приборов Корунд.

Питание по ШС	от 10 до 20 В постоянного тока
Искробезопасные параметры	Ui ≤ 20 В, Ii ≤ 65 мА, Li ≤ 10 мкГн, Ci ≤ 100 пф
Ток в дежурном режиме	импульсный, не более 4 мА длительностью 3 мс, период 0,7 секунды
Дальность	тестовые очаги ТП5, ТП6 — до 50 м, угол ±65
Инерционность	не более 30 секунд
Температура	от минус 40 до плюс 55 °C
Степень защиты	IP41, с прокладкой IP44
Масса	не более 0,3 кг

Как это работает и подключается

Оптико-электронный извещатель: энергия УФ-излучения пламени преобразуется в сигнал и обрабатывается статистическими критериями на фоне помех; извещатель ловит и отражённый от стен свет.
Дежурный режим: индикатор коротко вспыхивает раз в 4 секунды. «Пожар»: постоянное свечение и падение напряжения не более 9 В на клеммах 2–4 при ограничении тока шлейфа 20 мА.
Сигнал на выносной индикатор ВУОС: светодиод между клеммами 1–2 розетки, анод на клемму 2.
Возврат в дежурный режим — отключение питания шлейфа на время 1…3 секунды.

Монтаж

Извещатель состоит из блока и розетки; по заказу поставляется поворотное устройство для точного юстирования при установке.
Отсоединение от розетки: удерживая розетку, повернуть извещатель против часовой стрелки до упора, надавить на фиксатор в прорези до щелчка и довернуть до упора.
Извещатель работоспособен при фоновой засветке до 2500 лк от люминесцентных ламп и до 250 лк от ламп накаливания.
ИБ: паз в стыке извещателя с розеткой пломбируется после монтажа и сдачи системы в эксплуатацию; ремонт — только специализированными организациями с лицензией Госгортехнадзора (Госэнергонадзора).
ТО не реже раза в квартал при необходимости: очистить от пыли мягкой кистью, проверить корпус, протереть оптическую поверхность фланелью со спиртом-ректификатом.

Примеры

Обнаружение пламени без дыма

Ультрафиолетовая составляющая пламени: ЛВЖ, ГЖ, природный газ и другие вещества с низкой дымообразующей способностью, а также электрическая дуга.

Подвижной состав

Паспорт называет применение и в составе УПС «ДЕЛЬТА-Э» (электропоезда) и «ДЕЛЬТА» (вагоны дальнего следования).

Частые вопросы

Гарантия?

12 месяцев со дня продажи.

Устойчивость к помехам?

У обычного исполнения не ниже второй степени жёсткости, у ИБ — третья степень по ГОСТ Р 53325.

Нюансы и грабли

Проверка: пламя свечи диаметром 20 мм или зажигалки на расстоянии 1–1,5 м — тревога за 10–25 секунд, постоянное свечение индикатора. У ИБ имитатор — не далее 1 м.
Если извещатель не реагирует на имитатор пламени — сначала протереть загрязнённую поверхность чувствительного элемента.
Во взрывоопасной зоне включать только в искробезопасные шлейфы Корунд-1ИМ, Корунд 2/4-СИ, Корунд 20-СИ или аналогичных приборов.
Паспорт допускает кратковременное пропадание или смену полярности напряжения в шлейфе не более 0,05 сек с периодом следования не менее 0,3 сек.

Документация

Специнформатика-СИ — паспорт УФИС ИП329-СИ-1 КЛЯР.425243.001 ПС и руководство по эксплуатации УФИС ИБ КЛЯР.425243.001-01 РЭ
