СПЭК-1115 — сдвоенный ИК-барьер на 75 и 100 м, с подогревом и без

Линейка ИО209-32: четыре исполнения в одном корпусе — на 75 или 100 м, обычные (-40 °C) и «М» с подогревом (-55 °C). Сдвоенный луч, четыре частоты, тампер.

Модели семейства

СПЭК-1115 (ИО209-32/1)Без подогрева, до 75 м.

Питание	12 или 24 В постоянного, диапазон 10,2…30 В; ток не более 80 мА
Зона обнаружения	сдвоенный ИК-луч: два луча в вертикальной плоскости на расстоянии 50 мм
Чувствительность	50, 100, 200 или 400 мс (переключатель ЧУВСТВ)
Выход ТРЕВОГА	оптореле с переключающей группой НЗ/НР/ОБЩ, до 30 мА при напряжении до 72 В постоянного
Рабочих частот	4 (F1…F4)
Степень защиты	IP54
Габариты БИ и БФ	не более 80×200×83 мм; масса извещателя не более 1,5 кг
Дальность	от 1 до 75 м
Рабочая температура	от -40 до +45 °C, влажность до 100% при +35 °C

СПЭК-1115М (ИО209-32/2)С подогревом оптики, до 75 м.

Питание	12 или 24 В постоянного, диапазон 10,2…30 В; ток не более 80 мА
Зона обнаружения	сдвоенный ИК-луч: два луча в вертикальной плоскости на расстоянии 50 мм
Чувствительность	50, 100, 200 или 400 мс (переключатель ЧУВСТВ)
Выход ТРЕВОГА	оптореле с переключающей группой НЗ/НР/ОБЩ, до 30 мА при напряжении до 72 В постоянного
Рабочих частот	4 (F1…F4)
Степень защиты	IP54
Габариты БИ и БФ	не более 80×200×83 мм; масса извещателя не более 1,5 кг
Дальность	от 1 до 75 м
Рабочая температура	от -55 до +45 °C, влажность до 100% при +35 °C
Подогрев	24 В постоянного или переменного (диапазон 21…27 В), ток не более 500 мА; включается автоматически при температуре ниже +8 °C

СПЭК-1115-100 (ИО209-32/3)Без подогрева, до 100 м.

Питание	12 или 24 В постоянного, диапазон 10,2…30 В; ток не более 80 мА
Зона обнаружения	сдвоенный ИК-луч: два луча в вертикальной плоскости на расстоянии 50 мм
Чувствительность	50, 100, 200 или 400 мс (переключатель ЧУВСТВ)
Выход ТРЕВОГА	оптореле с переключающей группой НЗ/НР/ОБЩ, до 30 мА при напряжении до 72 В постоянного
Рабочих частот	4 (F1…F4)
Степень защиты	IP54
Габариты БИ и БФ	не более 80×200×83 мм; масса извещателя не более 1,5 кг
Дальность	от 1 до 100 м
Рабочая температура	от -40 до +45 °C, влажность до 100% при +35 °C

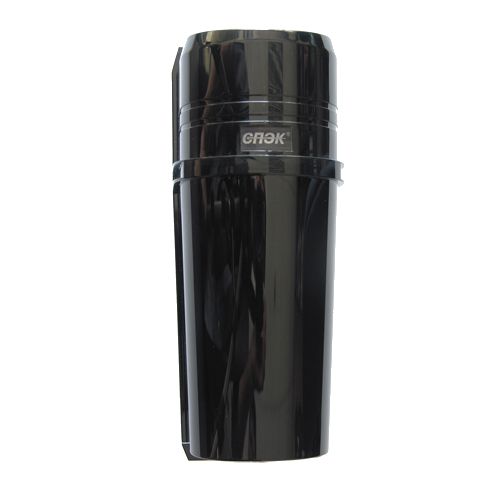

СПЭК-1115М-100 (ИО209-32/4)С подогревом, до 100 м.

Питание	12 или 24 В постоянного, диапазон 10,2…30 В; ток не более 80 мА
Зона обнаружения	сдвоенный ИК-луч: два луча в вертикальной плоскости на расстоянии 50 мм
Чувствительность	50, 100, 200 или 400 мс (переключатель ЧУВСТВ)
Выход ТРЕВОГА	оптореле с переключающей группой НЗ/НР/ОБЩ, до 30 мА при напряжении до 72 В постоянного
Рабочих частот	4 (F1…F4)
Степень защиты	IP54
Габариты БИ и БФ	не более 80×200×83 мм; масса извещателя не более 1,5 кг
Дальность	от 1 до 100 м
Рабочая температура	от -55 до +45 °C, влажность до 100% при +35 °C
Подогрев	24 В постоянного или переменного (диапазон 21…27 В), ток не более 500 мА; включается автоматически при температуре ниже +8 °C

Как это работает и подключается

БИ излучает сдвоенный ИК-луч, БФ его принимает. Тревога — оптореле переключает контакты, красный индикатор «Тревога» горит не менее 2 с, когда оба луча перекрыты на время не менее выбранной чувствительности.
Без питания извещатель выдаёт тревогу. Тампер: клеммы ДОСТУП в БИ и в БФ размыкаются при вскрытии крышки.
Дистанционная проверка: положительный импульс не менее 10 В (но не выше питания БИ) более 0,8 с на клемму «К/Ф» БИ — БИ гасит излучение, БФ выдаёт тревогу и возвращается в норму через 2–5 с.
Интеллектуальный режим обработки сигнала различает прямой и переотражённый лучи (дымка, морось, снег, особенно на дальностях более 75 м).
Дальность выставляется переключателями ДАЛЬНОСТЬ в БИ (мощность излучения); изменять можно при включённом питании БИ. Чувствительность — только при отключённом питании БФ.

Монтаж

БИ и БФ крепят на площадку одним винтом, площадка садится на стену, забор или (через хомут) на трубу. Поворот оптической оси не менее ±90° по горизонтали и ±5° по вертикали.
Кабель в блок сверху вводить нельзя, герметизирующую прокладку ножом не прорезать: иначе вода попадает внутрь. Рекомендуются распределительные коробки рядом с блоками; кабель наружным диаметром 6–9 мм, сечение каждой жилы не менее 0,2 мм². Для грозозащиты кабель от коробки до блока прокладывают в металлорукаве.
Настройка: в БИ (при снятом питании) выставить частоту и дальность по факту, в БФ — частоту и чувствительность; подать питание, включить режим НАСТРОЙКА в БФ; грубо навести по видоискателю, точно — по индикаторам НАСТРОЙКА, ТРЕВОГА и УРОВЕНЬ (таблица коэффициента запаса в РЭ). Индикатор НАСТРОЙКА виден с места БИ на расстоянии до 100 м, поэтому настроить можно одному человеку.
При непрерывном свечении НАСТРОЙКА уменьшить диапазон дальности в БИ и продолжить юстировку; по завершении вернуть фактический диапазон.
В многолучевом барьере при настройке одного извещателя окна БИ остальных перекрыть или снять с них питание.
Проверка: перекрыть оба луча непрозрачным предметом на время дольше чувствительности.

Примеры

Периметр до 75 или до 100 м

Модели без «-100» рассчитаны на 75 м, с «-100» — на 100 м при коэффициенте запаса не менее 100.

Холодный климат

Модели с «М» с линией подогрева «U под» работают до -55 °C.

Многолучевой барьер

Четыре рабочие частоты позволяют совместно работать четырём извещателям.

Частые вопросы

Чем отличаются модели?

«-100» — дальность 100 м вместо 75 м; «М» — есть подогрев и температура до -55 °C вместо -40 °C.

Можно ли ставить там, где жарче +45 °C?

По РЭ допускается применение при температуре до +70 °C при отсутствии прямого солнечного излучения (например, под навесом).

Объединяются ли питание и подогрев?

Для «М» — да, при питании от источника постоянного тока 24 В при токе нагрузки до 0,7 А.

Нюансы и грабли

Питание для моделей с «М» считать с запасом: при слабом источнике или тонких проводах напряжение на «U под» может просесть ниже 21 В, на «U пит» ниже 10 В — сбои. Для подогрева падение на кабеле не более 3 В при токе до 0,5 А.
Дальность в БИ ставить по факту. Установка, не соответствующая фактическому расстоянию, — на ответственности пользователя; не рекомендуется выбирать диапазон с коэффициентом запаса менее 10 и более 1000.
Ложные срабатывания: напряжение ниже 10,2 В, плохой шлейф, колебания блоков, птицы и падающие листья (увеличить чувствительность).
Протирать только мягкой неворсистой тканью, без ацетона и спиртосодержащих средств, жёстких кистей и щёток.
Тревога не гаснет через 10 с после подачи питания — юстировка, посторонний предмет в луче или грязь на фильтрах.
