СПЭК · линейные дымовые извещатели
СПЭК-2216 (ИП212-80) — отражательный линейный дымовой извещатель: -ПШ в шлейф, -Р с реле
Приёмопередатчик и отражатель вместо пары блоков: до 120 м, автотест и компенсация загрязнения. -ПШ включается в двухпроводный шлейф, -Р — по четырём проводам с оптореле.
Модели семейства
СПЭК-2216-ПШ (ИП212-80/1)Комплекты 5–60, 20–100, 60–120 м. Питание и сигнал по двухпроводному шлейфу, сигналы «Пожар», «Внимание», «Неисправность».
| Расстояние ППРД–отражатель | от 5 до 120 м; комплекты на 5–60 м, 20–100 м и 60–120 м отличаются отражателями |
| Чувствительность | 20% (0,97 дБ), 27% (1,37 дБ), 36% (1,94 дБ), 45% (2,6 дБ) |
| Отклонение оси луча от нормали к отражателю | не более 10° по горизонтали и вертикали |
| Наклон оптической оси ППРД | не менее ±5° |
| Защита / рабочая температура | IP41 / от -30 до +55 °C, влажность до 93% при +40 °C, без конденсации |
| Размеры ППРД | не более 180×130×105 мм, масса не более 0,55 кг |
| Наработка на отказ / срок службы | не менее 60 000 ч / 10 лет |
| Подключение | в двухпроводный шлейф сигнализации, питание и сигналы в одной цепи |
| Питание | от шлейфа, диапазон 10…30 В; ток в дежурном режиме не более 0,6 мА |
| Сигналы | «Пожар» — рост тока на (28±2) мА; «Внимание» — рост тока на (5,5±0,5) или (7,5±0,6) мА; «Неисправность» — размыкание цепи выхода ШС (-) |

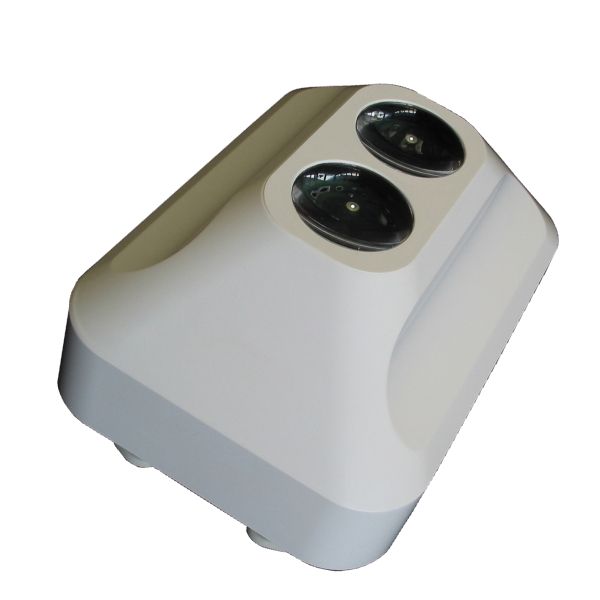

СПЭК-2216-Р (ИП212-80/2)Комплекты 5–60, 20–100, 60–120 м. Питание отдельно, выходы на оптореле, сигналы «Пожар», «Неисправность».
| Расстояние ППРД–отражатель | от 5 до 120 м; комплекты на 5–60 м, 20–100 м и 60–120 м отличаются отражателями |
| Чувствительность | 20% (0,97 дБ), 27% (1,37 дБ), 36% (1,94 дБ), 45% (2,6 дБ) |
| Отклонение оси луча от нормали к отражателю | не более 10° по горизонтали и вертикали |
| Наклон оптической оси ППРД | не менее ±5° |
| Защита / рабочая температура | IP41 / от -30 до +55 °C, влажность до 93% при +40 °C, без конденсации |
| Размеры ППРД | не более 180×130×105 мм, масса не более 0,55 кг |
| Наработка на отказ / срок службы | не менее 60 000 ч / 10 лет |
| Подключение | четырёхпроводное, питание гальванически развязано от выходов |
| Питание | 12 или 24 В постоянного, диапазон 9…30 В; ток не более 3 мА |
| Выходы | оптореле «Пожар НР», «Пожар НЗ», «Неисправность» до 60 В и 0,1 А; в норме НР не менее 200 кОм, НЗ и «Неисправность» не более 20 Ом |
Как это работает и подключается
- ППРД излучает ИК-луч на отражатель и принимает отражённый. При ослаблении луча дымом на установленную чувствительность формируется сигнал «Пожар» (у -ПШ ещё возможен «Внимание»).
- Постоянно идёт автоматическое самотестирование (имитация изменения оптической плотности) и компенсация загрязнения оптики; предельная компенсация — 48%, дальше «Неисправность».
- Луч можно прерывать менее чем на 5 с без сигналов; прерывание более 18 с даёт «Неисправность».
- Сброс «Пожар» — отключение питания на 2 с. У -Р есть автоматический сброс через 7 с после исчезновения условия, включаемый микропереключателем ССП.
- Дистанционный контроль: кнопка на клеммы КФ, удержание 10 с — имитация задымления и затем сигнал «Пожар» 15–16 с.
Монтаж
- ППРД крепят на жёсткую неподвижную конструкцию в четырёх точках; отражатель — на противоположную стену. В створе луча не должно быть препятствий; допускается прозрачное стекло, тогда луч идёт под углом 8–10° к нормали стекла.
- Зеркальные предметы держат вне конуса расходимости луча 1,6°. Один отражатель можно использовать для двух извещателей, если угол отклонения не превышает 10°.
- Зазор 10 мм между плоскостью крепления и дном основания оставляют для расплетённых жил; клеммы рассчитаны на 0,5–2,5 мм², проводники делят на левый и правый карманы основания. Провода напрямую из-под основания к клеммам не заводить, иначе не встанет кожух.
- При установке параметров: чувствительность по таблице (для 5–20 м — 20%, 15–40 м — 27%, 30–60 м — 36%, 50–120 м — 45%); при пыльном воздухе — повышенные значения и меньшие расстояния, согласовывая с противопожарной службой.
- Интенсивность: отражатель 100×100 мм — низкая 5–35 м и высокая 35–60 м; 200×200 мм — низкая 20–50 м и высокая 50–100 м; 200×400 мм — высокая 60–120 м. Больший отражатель предпочтителен при вибрации и перепадах температур.
- Настройка: переключатель РЕЖИМ в ON, грубая юстировка видоискателем, точная — по индикаторам (жёлтый) или мультиметром на ВУОС(ОК) и КФ(ОБЩИЙ) — максимум напряжения от 1,1 до 3 В. Затем РЕЖИМ в OFF и в течение 20 с надеть кожух; 70 с идёт переход в дежурный режим, в это время окна не перекрывать.
- Проверка — проверочный аттенюатор (5,5±0,5 дБ) перед окнами не менее 10 с даёт «Пожар» при любой чувствительности.
Примеры
Короткая, средняя и длинная трасса
Три комплекта отличаются отражателями: 5–60 м, 20–100 м и 60–120 м; интенсивность излучения выбирается по расстоянию и размеру отражателя.
Шлейф 2-проводного ППКП (ПШ)
Извещатель включается в шлейф последовательно; в приложении РЭ дана совместимость с ППК «ППК-2», «Радуга», «Сигнал», «Кварц», «Гранит», «ВЭРС-ПК», «Аккорд», «Нота», «Ладога-А» (количество в шлейфе и Rок).
Отдельные реле (Р)
Три выхода: «Пожар НР», «Пожар НЗ» и «Неисправность» для подключения в разные шлейфы.
Частые вопросы
Чем отличаются ПШ и Р?
ПШ включается в двухпроводный шлейф и питается от него, Р подключается по четырём проводам и имеет три оптореле.
Что в комплекте?
ППРД, отражатель, видоискатель, аттенюатор проверочный, крепёж и РЭ. Отражатель зависит от комплекта: TKS 100x100 в комплекте на 5–60 м, отражатель ДКЯГ.203625.001 — в комплектах на 20–100 м (один) и 60–120 м (два). Видоискатель по требованию можно не комплектовать.
Есть ли подогрев?
Да, оптический узел с подогревом линз, питание подогрева отдельное; при 24 В ток не более 40 мА.
Нюансы и грабли
- Ошибки «Превышение уровня ИК-сигнала» и «Низкий уровень» возникают при неверной интенсивности для расстояния и размера отражателя.
- Смена положения переключателей после перехода в дежурный режим даёт «Изменение значений параметров» — возвращать в «Настройку».
- Не допускать прямых солнечных лучей на оптические окна ППРД. Ошибка автотеста — частые перекрытия луча, температура вне диапазона, помехи.
- Для очистки линз и отражателя — мягкая неворсистая ткань без жидкостей с ацетоном; ежеполугодовое обслуживание.
- Клеммы с пружиной: при нажатии рычага отвёрткой не срывайтесь и не отпускайте резко — корпус клеммы может разрушиться.
- Снятие кожуха в дежурном режиме может дать «Пожар», если окна перекрылись не полностью.
- Длина линии к кнопке КФ — не более 25 м, к ВУОС — не более 10 м.
Документация
- СПЭК — Руководство по эксплуатации СПЭК-2216-ПШ (ИП212-80/1)
- СПЭК — Руководство по эксплуатации СПЭК-2216-Р (ИП212-80/2)
