СПЭК · линейные охранные извещатели

СПЭК-5 (ИО209-11) — ИК-барьер для периметра на 75 и 125 м, тревога размыканием реле

Датчики в защитных корпусах с юстировочной площадкой: 75 м (СПЭК-5-75) или 125 м (СПЭК-5-125) на улице. Простой выход — размыкание реле, контроль по выводам ПРЕРЫВАНИЕ и КОНТРОЛЬ.

Модели семейства

СПЭК-5-75 (ИО209-11/1)Дальность 75 м.

Питание	10,2…30 В постоянного, пульсации не более 50 мВ; ток 40 мА при 12 В и 60 мА при 24 В
Чувствительность / помехозащищённость	не более 50 мс / не менее 35 мс
Выход	реле БФ размыкается на время не менее 2 с; контакты до 30 мА при напряжении до 72 В постоянного
Запас по энергии на улице	не менее 100 при метеовидимости не менее 6 км
Поворот оптической оси	не менее ±5° по горизонтали и вертикали
Рабочая температура	от -40 до +55 °C
Габариты БИ и БФ	не более 65×140×145 мм; масса извещателя не более 1,2 кг
Наработка на отказ / срок службы	не менее 60 000 ч / 8 лет
Дальность на улице	75 м

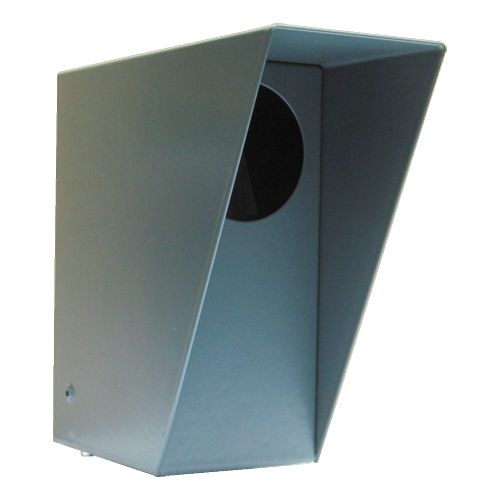

СПЭК-5-125 (ИО209-11/2)Дальность 125 м.

Питание	10,2…30 В постоянного, пульсации не более 50 мВ; ток 40 мА при 12 В и 60 мА при 24 В
Чувствительность / помехозащищённость	не более 50 мс / не менее 35 мс
Выход	реле БФ размыкается на время не менее 2 с; контакты до 30 мА при напряжении до 72 В постоянного
Запас по энергии на улице	не менее 100 при метеовидимости не менее 6 км
Поворот оптической оси	не менее ±5° по горизонтали и вертикали
Рабочая температура	от -40 до +55 °C
Габариты БИ и БФ	не более 65×140×145 мм; масса извещателя не более 1,2 кг
Наработка на отказ / срок службы	не менее 60 000 ч / 8 лет
Дальность на улице	125 м

Как это работает и подключается

БИ формирует импульсный ИК-поток, БФ измеряет амплитуду и период. Тревога — размыкание контактов реле не менее чем на 2 с и красный индикатор на БФ при перекрытии луча дольше 50 мс, а также при неисправности излучателя или приёмника, обрыве питания, разъюстировке, попытке демонтажа и превышении фоновой освещённости.
Извещатель даёт тревогу только когда тень объекта попадает на окно БФ: нахождение рядом с осью в потоке ИК не считается.
Дистанционный контроль: соединение вывода «ПРЕРЫВАНИЕ» БИ с минусом питания не менее 0,8 с — БИ гасит луч, БФ даёт тревогу и возвращается через 3–5 с.
АРУ в БФ компенсирует изменение амплитуды при смене метеоусловий; напряжение на выводе «КОНТРОЛЬ» пропорционально уровню сигнала.

Монтаж

Датчики закрепляют хомутами на юстировочной площадке защитного корпуса (кожух на трёх винтах). Основание крепится в четырёх точках, два отверстия — для питания и шлейфа. Провода датчиков не укорачивать: длина не менее 100 мм.
Питание: 10,2–30 В (на периметрах рекомендуется 24 В), пульсации не более 50 мВ, ток 30–60 мА; импульсные источники не рекомендуются. Излучатель и фотоприёмник можно питать от разных источников.
Линии на открытой площадке — в металлических трубах, металлорукаве или коробе; нельзя в одной трубе с силовыми цепями сети.
Не направлять оптическую ось приёмника на прямое солнце.
Юстировка: вольтметр 0,5–10 В на «КОНТРОЛЬ» БФ, переменный резистор 22–68 кОм в цепи питания БИ (для снижения мощности). Сначала максимум по обеим плоскостям, затем снижать мощность БИ до 1,5–2,5 В и повторять; в итоге без резистора на «КОНТРОЛЬ» не менее 3–4 В. Проверка перекрытием луча: индикатор горит время перекрытия плюс 2–4 с.
Последовательные извещатели: БФ первого управляет выводом «ПРЕРЫВАНИЕ» БИ второго; шлейф подключают к последнему БФ. Для исключения засветки БФ от предыдущего БИ ставят непрозрачную пластину примерно 20×20 см или используют корпуса промежуточных датчиков.
Для многолучевой шторы расстояние между крайними приёмниками с каждой стороны не больше диаметра пятна излучения: примерно 3,5 м (75 м) и 3 м (125 м), угол расходимости примерно 3° и 2,5°.

Примеры

Периметр на улице

Извещатель для систем охраны периметров объектов; запас по энергии рассчитан на ухудшение метеоусловий.

ИК-штора по высоте

Между соседними лучами от 15 см до 1 м; с каждой стороны шторы допускается только один излучатель, для многолучевых штор по заказу поставляются дополнительные приёмники.

Компьютерный контроль

Команды на вывод «ПРЕРЫВАНИЕ» по случайному закону: нет отклика реле — формируется «неисправность».

Частые вопросы

Чем отличаются СПЭК-5-75 и СПЭК-5-125?

Дальностью на улице (75 и 125 м) и углом расходимости излучения (примерно 3° и 2,5°).

Что в комплекте?

БИ и БФ в защитных корпусах и руководство.

Как проверить исправность БИ или БФ на месте?

Поднести индикатор ИК-поля к БИ на 30–50 см, либо исправный БФ с вольтметром: U больше 3–4 В у исправного излучателя; у исправного приёмника на «КОНТРОЛЬ» более 3 В, у проблемного менее 0,5 В.

Нюансы и грабли

Не обольщайтесь первым попаданием луча на приёмник — точная юстировка обязательна: без неё нет запаса при ветре, температуре, солнце и погоде.
Юстировать нужно при пониженной мощности излучателя: выше некоторого уровня детектор насыщается, и максимум найти нельзя.
Установка вдоль поверхности (пол, стена, забор) — на БФ попадает и отражённый луч; тревога будет при одновременном пересечении обоих лучей, то есть при подходе вплотную к поверхности.
Два излучателя, светящие на один приёмник, дают тревогу (уменьшается период импульсов).
Хомут затягивать осторожно, датчик под хомутом поворачивать только за корпус, не скручивая по оптической головке.
Чистить фильтры мягкой тряпкой с водой или спиртом; ацетон и растворители запрещены (растворяют оргстекло).
