СПЭК-7-2 и СПЭК-7-6 (ИО209-16) — многолучевые ИК-колонки до 60 м с программируемой логикой лучей

Колонка излучателей и колонка фотоприёмников: два луча через 35 см или шесть через 7 см. До 25 м на улице, до 60 м в помещении, IP67; программируется число одновременно перекрытых лучей.

Модели семейства

СПЭК-7-2 (ИО209-16/1)Два ИК-луча на расстоянии 35 см между ними.

Дальность	от 0,4 до 25 м на открытой площадке, периметре; от 0,4 до 60 м в помещении
Коэффициент запаса	не менее 50 на 25 м; не менее 6 на 60 м
Питание	12 или 24 В постоянного, диапазон 10,2…30 В
Чувствительность	50, 100 (заводская), 200 или 500 мс
Длительность тревоги	50 мс, 0,2 с, 0,5 с, 3 с (заводская) или 10 с
Выход	оптореле с переключающей группой, до 30 мА при напряжении до 72 В постоянного
Частоты / степень защиты	5 (до пяти извещателей одной модификации в одном барьере) / IP67
Габариты / наработка на отказ и срок службы	не более 572×35×36 мм; масса извещателя не более 1,5 кг / не менее 60 000 ч / 8 лет
Лучи	2, расстояние между лучами 35 см
Ток (при 24 В)	не более 55 мА

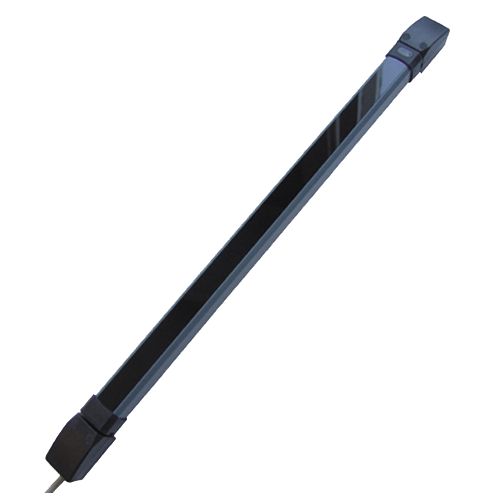

СПЭК-7-6 (ИО209-16/2)Шесть ИК-лучей через каждые 7 см.

Дальность	от 0,4 до 25 м на открытой площадке, периметре; от 0,4 до 60 м в помещении
Коэффициент запаса	не менее 50 на 25 м; не менее 6 на 60 м
Питание	12 или 24 В постоянного, диапазон 10,2…30 В
Чувствительность	50, 100 (заводская), 200 или 500 мс
Длительность тревоги	50 мс, 0,2 с, 0,5 с, 3 с (заводская) или 10 с
Выход	оптореле с переключающей группой, до 30 мА при напряжении до 72 В постоянного
Частоты / степень защиты	5 (до пяти извещателей одной модификации в одном барьере) / IP67
Габариты / наработка на отказ и срок службы	не более 572×35×36 мм; масса извещателя не более 1,5 кг / не менее 60 000 ч / 8 лет
Лучи	6, через 7 см
Ток (при 24 В)	не более 95 мА

Как это работает и подключается

КИ излучает лучи, КФ принимает. Тревога — переключение оптореле в КФ и красный индикатор «Тревога» на время, заданное программированием (50 мс, 0,2 с, 0,5 с, 3 с или 10 с).
Программируемые параметры (только в КФ): чувствительность, число перекрываемых лучей (у -7-2 — 1 или 2, у -7-6 — 1, 2 или 3 соседних), время компенсации уровня («быстрее» — открытая площадка с дождём и снегом, «медленнее» — помещение, навес и близкие отражающие поверхности), рабочая частота F1–F5, длительность тревоги.
Один любой луч, перекрытый дольше 10 с, даёт тревогу — так ловят неподвижные посторонние предметы в створе (например, упавшую ветку).
Без питания извещатель выдаёт тревогу. Дистанционный контроль: положительный импульс дольше 0,8 с на вывод «К/Ф» КИ — КИ гасит излучение, КФ даёт тревогу.

Монтаж

Колонки крепят зажимами (4 шт. в комплекте) шурупами 4×30 с дюбелями 6×30; поворот оптических окон не менее ±90°. Заглушки на зажимах при поставке упакованы отдельно.
Дальность выставляют в КИ проводами «Дальность 1» (зелёный) и «Дальность 2» (жёлтый): в помещении 0,4–1,5 м — оба на минус; 1,5–5 м — Дальность 1 изолировать, Дальность 2 на минус; 5–17 м — наоборот; 17–60 м — оба изолировать. На улице пределы 0,4–1,5, 1,5–4, 4–10 и 10–25 м.
Выставлять дальность не больше фактического расстояния: при большем диапазоне в КИ правильная работа не гарантируется.
В КФ должен быть отсоединён вывод «Управление 1» от минуса. Подать питание; в течение 10 с замкнуть «Управление 1» на минус не менее чем на 1 с — КФ входит в «Настройку». Ослабить зажимы, медленно вращать колонки по красному и синему индикаторам до максимума сигнала, затянуть.
Программирование КФ: «Управление 1» на минус при отключённом питании, подать питание, отпустить в течение 10 с; значение параметра — замкнуть до постоянного синего и отпустить; следующий параметр — замкнуть до постоянных синего и красного. Выход — отключить питание.
В барьере: линия синхронизации между соседними КИ (КФ) не более 10 м, все колонки на одном питании или с соединёнными минусами; шлейф — на последнюю КФ. При частоте без синхронизации номер частоты КФ равен номеру КИ.
Экран кабеля в КИ и КФ соединён с минусом питания; при укорачивании кабеля оплётку изолировать. Выводы «Управление» неиспользуемые изолировать.
Через 60 с после подачи питания извещатель должен перейти в дежурный режим.

Примеры

Периметр с птицами и листвой

Извещение можно запрограммировать на перекрытие двух или трёх лучей одновременно: мелкие предметы не сработают.

Помещение до 60 м

При запасе не менее 6 на 60 м в закрытом помещении; на улице предел 25 м.

Барьер из нескольких извещателей

До пяти извещателей одной модификации с линией синхронизации; более пяти — второй барьер навстречу первому.

Частые вопросы

Какая температура эксплуатации?

От -40 °C; верхний предел в РЭ разный: +45 °C в РЭ СПЭК-7-2/СПЭК-7-6 и +40 °C в РЭ СПЭК-7-2-Л. Берите меньшее значение (+40 °C).

Что в комплекте?

КИ и КФ с кабелем 1,5 м, четыре зажима, десять заглушек, шурупы, дюбели, РЭ и паспорт.

В чём отличие от СПЭК-7 МВ?

В РЭ СПЭК-7 МВ описаны эти два исполнения и дополнительные исполнения с большим числом лучей; см. карточку spek-7-mv.

Нюансы и грабли

Настраивайте по максимуму сигнала, а не по первому попаданию: индикация красного/синего показывает 8 уровней.
Больше пяти извещателей в одной линии синхронизации: предупреждение «Неправильное подключение» — частые вспышки индикатора в колонках с номером более пяти.
Ложные тревоги: питание ниже 10,2 В, колебания колонок, птицы и листья. Против птиц — увеличить чувствительность и включить тревогу по нескольким лучам.
Чистить только мягкой неворсистой тканью, без ацетона и спиртосодержащих средств.
Хомут/зажим и заглушки: заглушки вынимают отвёрткой за край перед настройкой и ставят на место после затяжки.
