СПЭК · линейные охранные извещатели
СПЭК-7 МВ — многолучевые ИК-колонки, восемь исполнений от 2 до 30 лучей
Колонки излучателей и фотоприёмников с 2–30 лучами (шаг 350 или 70 мм) для высоких заграждений: до 25 м на улице и до 60 м в помещении, IP67, -40…+40 °C.
Модели семейства
СПЭК-7-2x3502 ИК-лучей через 350 мм.
| Дальность | от 0,4 до 25 м на открытой площадке; от 0,4 до 60 м в помещении |
| Питание | 12 или 24 В постоянного, диапазон 10…30 В |
| Чувствительность | 50, 100 (заводская), 200 или 500 мс |
| Выход | оптореле, до 30 мА при напряжении до 72 В постоянного |
| Степень защиты | IP67 |
| Рабочая температура | от -40 до +40 °C |
| Лучи | 2, шаг 350 мм |
| Ток КИ / КФ (при 24 В) | не более 22 / 33 мА |
| Масса | не более 1,5 кг |
СПЭК-7-4х3504 ИК-лучей через 350 мм.
| Дальность | от 0,4 до 25 м на открытой площадке; от 0,4 до 60 м в помещении |
| Питание | 12 или 24 В постоянного, диапазон 10…30 В |
| Чувствительность | 50, 100 (заводская), 200 или 500 мс |
| Выход | оптореле, до 30 мА при напряжении до 72 В постоянного |
| Степень защиты | IP67 |
| Рабочая температура | от -40 до +40 °C |
| Лучи | 4, шаг 350 мм |
| Ток КИ / КФ (при 24 В) | не более 50 / 60 мА |
| Масса | не более 2,7 кг |

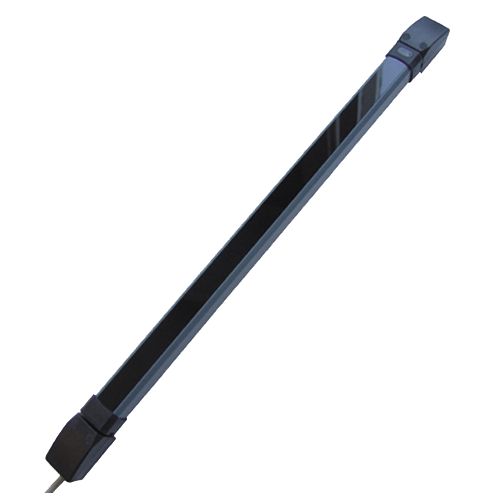

СПЭК-7-6х3506 ИК-лучей через 350 мм.
| Дальность | от 0,4 до 25 м на открытой площадке; от 0,4 до 60 м в помещении |
| Питание | 12 или 24 В постоянного, диапазон 10…30 В |
| Чувствительность | 50, 100 (заводская), 200 или 500 мс |
| Выход | оптореле, до 30 мА при напряжении до 72 В постоянного |
| Степень защиты | IP67 |
| Рабочая температура | от -40 до +40 °C |
| Лучи | 6, шаг 350 мм |
| Ток КИ / КФ (при 24 В) | не более 70 / 95 мА |
| Масса | не более 4,1 кг |
СПЭК-7-6x706 ИК-лучей через 70 мм.
| Дальность | от 0,4 до 25 м на открытой площадке; от 0,4 до 60 м в помещении |
| Питание | 12 или 24 В постоянного, диапазон 10…30 В |
| Чувствительность | 50, 100 (заводская), 200 или 500 мс |
| Выход | оптореле, до 30 мА при напряжении до 72 В постоянного |
| Степень защиты | IP67 |
| Рабочая температура | от -40 до +40 °C |
| Лучи | 6, шаг 70 мм |
| Ток КИ / КФ (при 24 В) | не более 37 / 58 мА |
| Масса | не более 1,5 кг |
СПЭК-7-12х7012 ИК-лучей через 70 мм.
| Дальность | от 0,4 до 25 м на открытой площадке; от 0,4 до 60 м в помещении |
| Питание | 12 или 24 В постоянного, диапазон 10…30 В |
| Чувствительность | 50, 100 (заводская), 200 или 500 мс |
| Выход | оптореле, до 30 мА при напряжении до 72 В постоянного |
| Степень защиты | IP67 |
| Рабочая температура | от -40 до +40 °C |
| Лучи | 12, шаг 70 мм |
| Ток КИ / КФ (при 24 В) | не более 80 / 120 мА |
| Масса | не более 2,3 кг |
СПЭК-7-18х7018 ИК-лучей через 70 мм.
| Дальность | от 0,4 до 25 м на открытой площадке; от 0,4 до 60 м в помещении |
| Питание | 12 или 24 В постоянного, диапазон 10…30 В |
| Чувствительность | 50, 100 (заводская), 200 или 500 мс |
| Выход | оптореле, до 30 мА при напряжении до 72 В постоянного |
| Степень защиты | IP67 |
| Рабочая температура | от -40 до +40 °C |
| Лучи | 18, шаг 70 мм |
| Ток КИ / КФ (при 24 В) | не более 115 / 185 мА |
| Масса | не более 3,2 кг |
СПЭК-7-24х7024 ИК-лучей через 70 мм.
| Дальность | от 0,4 до 25 м на открытой площадке; от 0,4 до 60 м в помещении |
| Питание | 12 или 24 В постоянного, диапазон 10…30 В |
| Чувствительность | 50, 100 (заводская), 200 или 500 мс |
| Выход | оптореле, до 30 мА при напряжении до 72 В постоянного |
| Степень защиты | IP67 |
| Рабочая температура | от -40 до +40 °C |
| Лучи | 24, шаг 70 мм |
| Ток КИ / КФ (при 24 В) | не более 155 / 245 мА |
| Масса | не более 4,1 кг |
СПЭК-7-30х7030 ИК-лучей через 70 мм.
| Дальность | от 0,4 до 25 м на открытой площадке; от 0,4 до 60 м в помещении |
| Питание | 12 или 24 В постоянного, диапазон 10…30 В |
| Чувствительность | 50, 100 (заводская), 200 или 500 мс |
| Выход | оптореле, до 30 мА при напряжении до 72 В постоянного |
| Степень защиты | IP67 |
| Рабочая температура | от -40 до +40 °C |
| Лучи | 30, шаг 70 мм |
| Ток КИ / КФ (при 24 В) | не более 195 / 305 мА |
| Масса | не более 5 кг |
Как это работает и подключается
- КИ излучает лучи, КФ принимает; оптореле КФ переключается при перекрытии лучей дольше чувствительности. Программируется число одновременно перекрытых лучей: у 2х350, 4х350, 6х350 — 1 или 2; у 6х70…30х70 — 1, 2 или 3.
- Один любой луч, перекрытый дольше 10 с, даёт тревогу — контроль неподвижных предметов в створе.
- Дистанционный контроль: положительный импульс не менее 10 В дольше 0,8 с на вывод «К/Ф» КИ.
- Рабочая частота и линия синхронизации есть только у 6х70 и 2х350 (пять частот). В остальных исполнениях не менять заводскую частоту F1 — иначе некорректная работа.
Монтаж
- Колонки крепят зажимами с шурупами и дюбелями, поворот окон не менее ±90°; при настройке вынимают заглушки, ослабляют винты в зажимах и медленно вращают колонки до максимума сигнала.
- Дальность в КИ — коммутацией проводов «Дальность 1»/«Дальность 2» так же, как у СПЭК-7 (в помещении 0,4–1,5, 1,5–5, 5–17, 17–60 м; на улице 0,4–1,5, 1,5–4, 4–10, 10–25 м).
- «Управление 1» и «Управление 2» в исполнениях, кроме 6х70 и 2х350, изолировать.
- Питание 12 или 24 В; ток по исполнению: КИ от 22 до 195 мА, КФ от 33 до 305 мА (24 В).
- Для 6х70 и 2х350: синхронизация до пяти извещателей одной модификации, линия не более 10 м, шлейф — на последнюю КФ.
- Через 60 с после подачи питания извещатель должен перейти в дежурный режим; проверить перекрытием луча.
Примеры
Высокая ИК-штора
Исполнения 12х70, 18х70, 24х70 и 30х70 дают плотный пучок лучей через 7 см по высоте (длины колонок — в таблице Б.1 РЭ).
Редкие лучи через 35 см
2х350, 4х350, 6х350 — широкий шаг для ограждений.
Барьер из нескольких извещателей
Синхронизация до пяти извещателей — только у исполнений 6х70 и 2х350.
Частые вопросы
Какие исполнения входят?
СПЭК-7-2х350, 4х350, 6х350, 6х70, 12х70, 18х70, 24х70, 30х70; ТУ одно на всех.
Как связано с СПЭК-7-2 и СПЭК-7-6?
6х70 и 2х350 по числу и шагу лучей соответствуют СПЭК-7-6 и СПЭК-7-2; см. карточку СПЭК-7.
Нюансы и грабли
- Не менять частоту F1 в исполнениях, кроме 6х70 и 2х350: не поддерживается — может привести к некорректной работе.
- Дальность в КИ не больше фактического расстояния, иначе работоспособность не гарантируется.
- Птицы и листья дают ложные тревоги — увеличить чувствительность и запрограммировать тревогу по нескольким лучам.
- Чистить только мягкой неворсистой тканью без ацетона и спиртосодержащих средств.
- Питание ниже 10,2 В в КИ (КФ) — ложные срабатывания.
