СПЭК-БП1 (12 В, 2 А) и СПЭК-БП2 (24 В, 1 А) — уличные блоки питания IP67

Герметичные алюминиевые блоки питания в одном корпусе с защитой от перегрузки, перегрева и высокого сетевого напряжения. БП1 даёт 12 В, БП2 — 24 В. Работают на улице до -40 °C.

Модели семейства

СПЭК-БП1 (В-ОПЕТ-2-12-УХЛ1)12 В, номинальный ток 2 А.

Питание	однофазная сеть 220 В, 50 Гц; работает при 187…253 В
КПД / мощность / пульсации	не менее 54% / не более 46 ВА при номинальном токе / не более 30 мВ (амплитуда) при номинальном токе
Выходное сопротивление / защита по сетевому напряжению	не более 0,17 Ом / выше 270 В перегорает F3
Отключение по температуре	(90±5) °C внутри корпуса
Защита / рабочая температура	IP67, класс защиты от поражения током I / от -40 до +40 °C, влажность до 100% при +35 °C
Габариты / наработка на отказ и срок службы	не более 280×225×95 мм, масса не более 3,2 кг / не менее 60 000 ч / 10 лет
Выходное напряжение	12 В стабилизированное
Номинальный / максимальный ток	2,0 А / 2,5 А (не более 30 мин с интервалом не менее 1 ч)
Ток отключения нагрузки	более 3,7 А

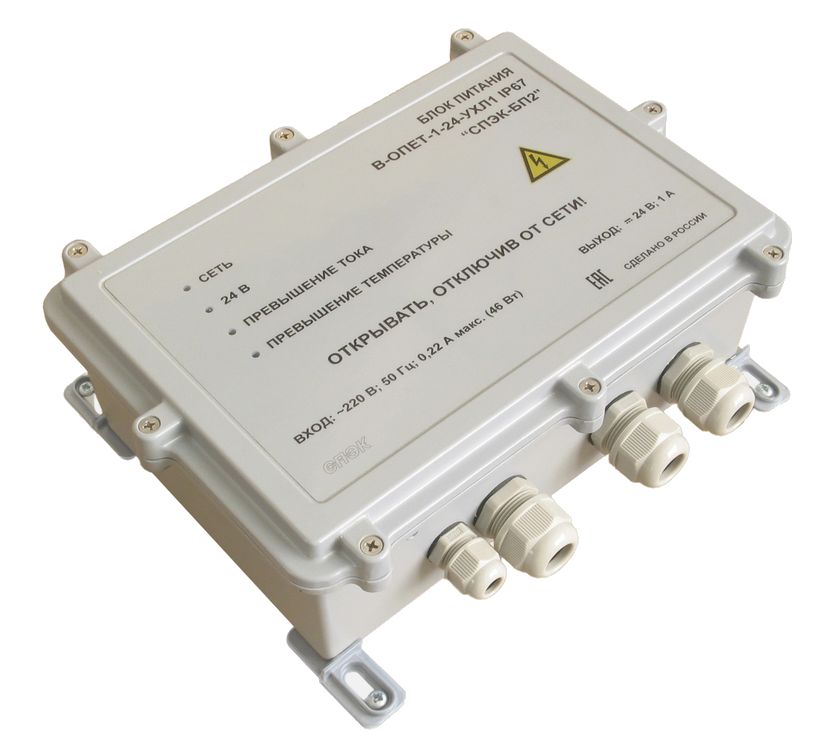

СПЭК-БП2 (В-ОПЕТ-1-24-УХЛ1)24 В, номинальный ток 1 А.

Питание	однофазная сеть 220 В, 50 Гц; работает при 187…253 В
КПД / мощность / пульсации	не менее 54% / не более 46 ВА при номинальном токе / не более 30 мВ (амплитуда) при номинальном токе
Выходное сопротивление / защита по сетевому напряжению	не более 0,17 Ом / выше 270 В перегорает F3
Отключение по температуре	(90±5) °C внутри корпуса
Защита / рабочая температура	IP67, класс защиты от поражения током I / от -40 до +40 °C, влажность до 100% при +35 °C
Габариты / наработка на отказ и срок службы	не более 280×225×95 мм, масса не более 3,2 кг / не менее 60 000 ч / 10 лет
Выходное напряжение	24 В стабилизированное
Номинальный / максимальный ток	1,0 А / 1,5 А (не более 30 мин с интервалом не менее 1 ч)
Ток отключения нагрузки	более 2,6 А

Как это работает и подключается

Сеть подаётся на клеммы L и N, выход снимается с двух пар клемм (12 В у БП1 или 24 В у БП2). Индикаторы на крышке: «СЕТЬ» (белый), «12 В» или «24 В» (зелёный), «ПРЕВЫШЕНИЕ ТОКА» (красный), «ПРЕВЫШЕНИЕ ТЕМПЕРАТУРЫ» (жёлтый).
Нагрузка автоматически отключается при токе выше порога и при перегреве, включается снова, когда значения ниже порога.
Исправное состояние: СЕТЬ и «12 В» (или «24 В») включены, красный и жёлтый выключены.
Индикатор напряжения гаснет при выходном напряжении ниже 11,3 В (БП1) или ниже 22,6 В (БП2) и горит при значениях не ниже 11,4 В и 22,8 В соответственно.

Монтаж

Четыре кронштейна ALMF-001 крепят к задней стенке основания винтами М5×6, затем блок вешают на стену шурупами 4×30 с дюбелями 6×30.
Обязательно подключить защитное заземление на шпильку внутри основания: эксплуатация без заземления запрещена. Кабельных вводов четыре: заземление, сеть и два кабеля нагрузки.
При наружной установке или сильных помехах — экранированные кабели, экраны на шпильку заземления через кольцевые наконечники из комплекта.
Монтаж и обслуживание — при отключённой сети, лицами с группой по электробезопасности не ниже третьей.
В жарком климате не ставить на прямое солнце. Перед включением проверить наличие и номиналы предохранителей F1, F2 (Т 2 А) и F3 (F 1 А).
ТО раз в год: осмотр корпуса, крепления, кабелей, вводов, клемм и заземляющей шпильки.

Примеры

Питание уличных извещателей и оборудования

РЭ рассчитывает блок на жилые, коммерческие и промышленные зоны, в помещениях и на открытых площадках, под осадками.

Две нагрузки

Есть две пары выходных клемм «+ / −», но общий потребляемый ток на обе пары не должен превышать номинального: 2 А у БП1 и 1 А у БП2.

Частые вопросы

Есть ли резервирование или аккумулятор?

В РЭ о встроенном аккумуляторе и резервировании ничего не сказано.

Комплект поставки?

Блок, кронштейны (4 шт.), предохранители (ВПТ6-10 2 А — 2 шт., ВПБ6-7 1 А — 1 шт.), кольцевые наконечники, винты, дюбели, шурупы, РЭ и паспорт.

Нюансы и грабли

Прямое солнце при температуре выше +40 °C и постоянная перегрузка приводят к отключению по температуре (индикатор «ПРЕВЫШЕНИЕ ТЕМПЕРАТУРЫ»).
Перегорание F3 — сеть выше 270 В; F1 и F2 — мощная импульсная помеха. Заменять предохранители только на указанные номиналы.
Нет выходного напряжения при красном индикаторе — короткое замыкание или ток в нагрузке выше порога отключения.
В РЭ порог перегрузки по току у БП1 указан как 3,7 А в характеристиках и как 3,8 А в таблице неисправностей; порог отключения по температуре — (90±5) °C в характеристиках и 85 °C в описании защиты. Ориентируйтесь на меньшие значения.
Нет выходного напряжения при погашенном «СЕТЬ» — сеть, сетевые клеммы, кабель или предохранитель.
