Спектрон · тепловые точечные извещатели максимально-дифференциального действия с 2-проводным включением в шлейф
Спектрон-101-Р-Exd — взрывозащищённый тепловой извещатель: классы A2R–ER, дифференциальный канал, версии ВЭ, Modbus, Т-Р
Электронный тепловой извещатель Exd: максимальный порог по классу A2R–ER и дифференциальный канал. Алюминий или нержавейка; версии с выносным датчиком ВЭ, Modbus и с реле.
Модели семейства
Спектрон-101-Р-Exd-А / -Exd-Налюминий / нержавеющая сталь, РЭ СПЕК.420529.000.001-28-12
| Принцип | максимальный и максимально-дифференциальный режим, два полупроводниковых датчика температуры |
| Питание | 9÷28 В |
| Ток «Пожар» | 3÷27 мА (выбирается резистором Rуст.) |
| Время восстановления | не менее 2 с |
| Температура электронного блока / термоэлемента | −75…+85 / −75…+150 °C |
| Степень защиты | IP66/68, УХЛ1 |
| Ток «Дежурный» | не более 0,05 мА |
| Масса | не более 1000 г (А) / 1800 г (Н) |
| Маркировка, А | 1Ex db ia [ia Ga] IIC T6…T3 Gb X / Ex tb ia [ia Da] IIIC T85 ºC…T200 ºC Db X |
| Маркировка, Н | PB Ex db ia [ia Ma] I Mb X / 1Ex db ia [ia Ga] IIC T6…T3 Gb X / Ex tb [ia Da] IIIC T85 °C…T200 °C Db X |

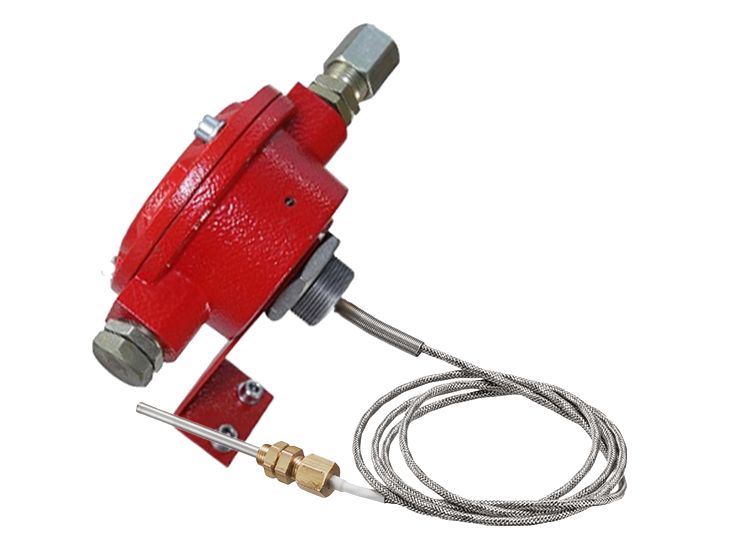

Спектрон-101-Р-Exd-А-ВЭ / -Exd-Н-ВЭс выносным чувствительным элементом, РЭ СПЕК.420529.000.001-66-04
| Принцип | максимальный и максимально-дифференциальный режим, два полупроводниковых датчика температуры |
| Питание | 9÷28 В |
| Ток «Пожар» | 3÷27 мА (выбирается резистором Rуст.) |
| Время восстановления | не менее 2 с |
| Температура электронного блока / термоэлемента | −75…+85 / −75…+150 °C |
| Степень защиты | IP66/68, УХЛ1 |
| Ток «Дежурный» | не более 0,05 мА |
| Длина кабеля выносного элемента | 1,5 м стандартно, до 35 м по заказу |
| Масса | не более 1000 г (А) / 2300 г (Н) |
| Маркировка, электронный блок А | 1Ex db [ia Ga] IIC T6 Gb X / Ex tb [ia Da] IIIC T85 ºC Db X |
| Маркировка, выносной элемент | РО Ex ia I Ma X / 0Ex ia IIC T6…T3 Ga X / Ex ia IIIC T200 85 °C…T200 200 °C Da X |

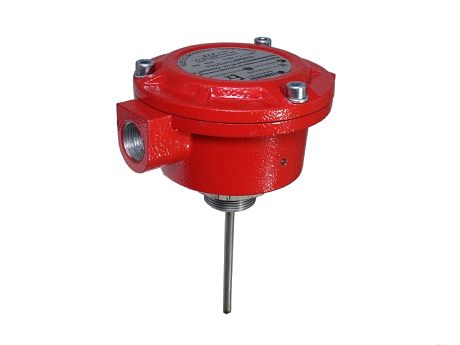

Спектрон-101-Р-Exd-А-Modbus / -Exd-Н-Modbus (и -Modbus-ВЭ)с реле «Пожар», «Неисправность» и RS-485 Modbus RTU, РЭ СПЕК.420529.000.001-30-08
| Принцип | максимальный и максимально-дифференциальный режим, два полупроводниковых датчика температуры |
| Питание | 9÷28 В |
| Ток «Пожар» | 3÷27 мА (выбирается резистором Rуст.) |
| Время восстановления | не менее 2 с |
| Температура электронного блока / термоэлемента | −75…+85 / −75…+150 °C |
| Степень защиты | IP66/68, УХЛ1 |
| Ток «Дежурный» / «Пожар» | 5 / 5 мА |
| Интерфейс | RS-485 Modbus RTU, 115200 бод, 8 бит данных, без паритета, 2 стоповых, адрес 127 по умолчанию |
| Масса | не более 1000 г (А) / 1800 г (Н) |

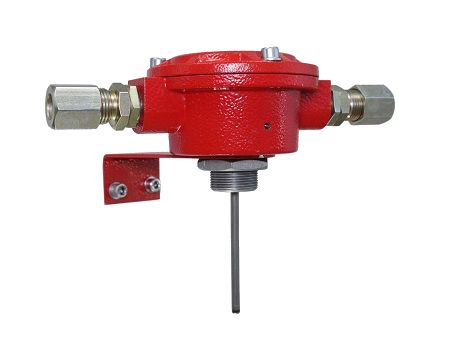

Спектрон-101-Т-Р-Exd-А / -Exd-Н (и -ВЭ)с реле «Пожар» и оптореле «Неисправность», РЭ СПЕК.420529.000.001-67-04
| Принцип | максимальный и максимально-дифференциальный режим, два полупроводниковых датчика температуры |
| Питание | 9÷28 В |
| Ток «Пожар» | 3÷27 мА (выбирается резистором Rуст.) |
| Время восстановления | не менее 2 с |
| Температура электронного блока / термоэлемента | −75…+85 / −75…+150 °C |
| Степень защиты | IP66/68, УХЛ1 |
| Ток «Дежурный» без реле / с реле «Пожар» | не более 0,05 / 5 мА |
| Ток «Пожар» с реле | 30 мА |
| Сухой контакт реле | не более 30 В, 100 мА |
| Масса | не более 1000 г (А) / 1800 г (Н) |
Как это работает и подключается
- Извещатель выдаёт «Пожар» по превышению температуры класса срабатывания (максимальный канал) и/или по скорости роста температуры (дифференциальный канал). Классы: A2R — 60 °C (54…70), A3R — 70 °C (64…76), BR — 80 °C (69…85), CR — 90 °C (84…100), DR — 105 °C (99…115), ER — 120 °C (114…130).
- Время срабатывания дифференциального канала: 5…9 °C/мин — 120+30 с; 10…19 — 60+20 с; 20…29 — 30+15 с; 30 и более — 20+10 с.
- Светодиод: «Дежурный» — одиночные красные вспышки с периодом 7 с; «Неисправность» — вспышки с периодом 1 с; «Пожар» — постоянное свечение. «Пожар» в двухпроводном шлейфе — увеличение тока, «Неисправность» — размыкание шлейфа на 0,5 с.
- Знак «X»: трубку чувствительного элемента защищать от механических повреждений.
Монтаж
- Ток режима «Пожар» задаётся резистором Rуст. при 12 В: 27 мА — 100 Ом; 15 мА — 200 Ом; 11 мА — 300 Ом; 7,5 мА — 470 Ом; 4 мА — 1000 Ом; 3,5 мА — 1500 Ом (допуск ±20 %). Меньше 100 Ом ставить запрещено.
- Класс срабатывания максимального канала — DIP-переключатели 1, 2, 3; дифференциальный режим — DIP 4. Заводская установка максимального канала — 54 °C.
- Проверка — DIP-переключателями в ON или постоянным магнитом из комплекта у боковой стороны на уровне светодиода; убрал магнит — вернулся в дежурный.
- Резисторы для ППКОП (Rуст. при однопороговом / двухпороговом включении, Rок.): Спектрон, Магистр, Гранит и ВЭРС — 330 / 820 Ом, 7,5 кОм; Сигнал-ВКА — 820 Ом, 4,7 кОм; Сигнал ВК-4 — 510 Ом, 4,7 кОм; Рубеж АМП-4 — 330 / 820 Ом, 4,7 кОм. Значения рекомендательные.
- Провода сечением не менее 0,75 мм2, два отверстия М20*1,5 под кабельные вводы, клеммы Wago 0,08–2,5 мм2. Заземляющий проводник к винту заземления. Бронированный кабель: 140 / 80 / 50 мм. Крепление гайкой на крепёжном устройстве.
Примеры
Печи, сушилки, кабельные каналы во взрывоопасной зоне
Тепловой извещатель со сменой класса срабатывания: A2R 60 °C … ER 120 °C.
Там, где датчик нужно вынести из блока
Версия ВЭ: выносной чувствительный элемент на кабеле 1,5 м, до 35 м по заказу.
Адресация и контроль по интерфейсу
Версия Modbus подключается по RS-485, параметры меняются программой.
Частые вопросы
Что значит ВЭ?
Выносной чувствительный элемент: кабель 1,5 м стандартно, до 35 м по заказу.
Можно ли задать другой ток «Пожар»?
Да, резистором Rуст. 100…1500 Ом при отключенном питании; меньше 100 Ом нельзя.
Нюансы и грабли
- Нельзя механически воздействовать на чувствительный элемент и разогревать его феном или паяльником выше 130 °C.
- Не пользоваться портативными переговорными устройствами мощностью свыше 10 Вт ближе 2 метров от извещателя.
- В шлейф с переполюсовкой 24 В допустимы импульсы «+» не менее 700 мс и «−» 50…100 мс.
- Не открывать извещатель во взрывоопасной среде при включенном питании; на время испытаний и обслуживания отключить пожаротушение и оповещение.
- Для исполнения Modbus питание от источника с током нагрузки не менее 30·N мА (N — число извещателей); адрес и скорость лежат в одном регистре 0x0001.
- Разные РЭ дают разные массы и токи: сверяйте по обозначению исполнения (А/Н, ВЭ, Modbus, Т-Р, Exi/Exm).
Документация
- Спектрон — РЭ на Спектрон-101-Р-Exd (СПЕК.420529.000.001-28-12, -66-04, -30-08, -67-04) и описание протокола Modbus
