Спектрон · точечные тепловые извещатели в полиамидном корпусе, максимальный и максимально-дифференциальный режимы, искробезопасная цепь Exi и герметизация компаундом Exm

Спектрон-101-Р-Exi / Exm — полиамидные взрывозащищённые тепловые извещатели, в том числе с выносным элементом ВЭ

Электронный тепловой извещатель в полиамидном корпусе IP66/68 для взрывоопасных зон: классы A2R–ER, дифференциальный канал, 2 провода. Версия ВЭ — датчик на кабеле до 35 м.

Тепловые извещатели Спектрон-101-Р-Exi/Exm

Модели семейства

Спектрон-101-Р-ExiИскробезопасная цепь ia; электронный блок в корпусе вместе с чувствительным элементом.

Маркировка взрывозащиты	РО Ex ia I Ma X / 0Ex ia IIC T6…T3 Ga X / Ex ia IIIC T200 85 °C…T200 200 °C Da X
Зоны	0, 1, 2, 20, 21 и 22 закрытых помещений и наружных установок
Питание	9…28 В
Ток в дежурном режиме	не более 0,11 мА
Ток «Пожар»	3…27 мА, задаётся резистором Rуст.
Температура электронного блока / термоэлемента	-60…+85 / -75…+150 °С
Степень защиты	IP66/68, УХЛ1
Масса	не более 1000 г
Корпус	высокопрочный полиамид

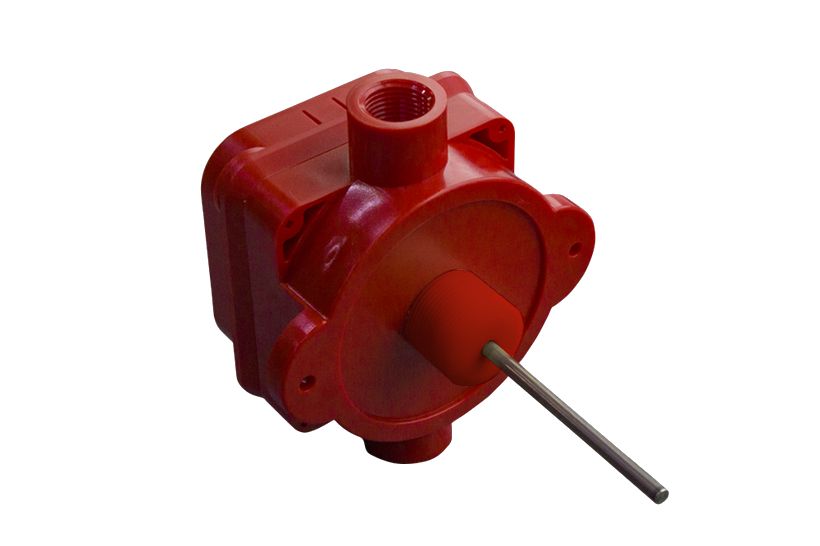

Спектрон-101-Р-ExmГерметизация компаундом m и внутренняя искробезопасная цепь [ia].

Маркировка взрывозащиты	РП Ех eb mb ia [ia Ma] 1 Mc X / 1Ex eb mb ia [ia Ga] IIC T6…T3 Gb X
Зоны	1, 2, 21 и 22 закрытых помещений и наружных установок
Питание	9…28 В
Температура электронного блока / термоэлемента	-60…+85 / -75…+150 °С

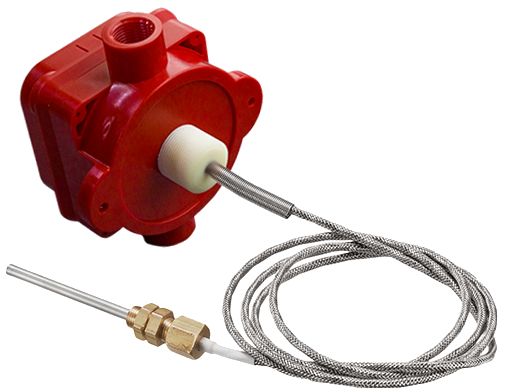

Спектрон-101-Р-Exi-ВЭС выносным чувствительным элементом: кабель 1,5 м стандартно, до 35 м по заказу.

Маркировка электронного блока	РО Ex ia I Ma X / 0Ex ia IIC T6 Ga X / Ex ia IIIC T200 85 ºC Da X
Маркировка выносного элемента	РО Ex ia I Ma X / 0Ex ia IIC T6…T3 Ga Х / Ex ia IIIC T200 85 ºC…T200 200 ºC Da X
Зоны	0, 1, 2, 20, 21 и 22 закрытых помещений и наружных установок
Длина кабеля выносного элемента	1,5 м стандартно, до 35 м по заказу

Спектрон-101-Р-Exm-ВЭТо же с герметизацией компаундом; выносной элемент искробезопасный.

Маркировка электронного блока	РП Ех eb mb [ia Ma] I Mc X / 1Ex eb mb [ia Ga] IIC T6 Gb Х
Зоны	1, 2, 21 и 22 закрытых помещений и наружных установок
Длина кабеля выносного элемента	1,5 м стандартно, до 35 м по заказу

Как это работает и подключается

Извещатель выдаёт «Пожар» в шлейф по достижению температурного класса и/или по скорости роста температуры (максимальный и максимально-дифференциальный режимы). Два полупроводниковых датчика температуры, микропроцессорная обработка.
Температура срабатывания максимального канала по классам: A2R — 60 °С, A3R — 70, BR — 80, CR — 90, DR — 105, ER — 120 °С. Класс выбирается DIP-переключателем; класс TR задаётся пользователем, заводская установка 54 °С.
Дифференциальный канал: при росте температуры 5…9 °С/мин сработка через 120 с, 10…19 — 60 с, 20…29 — 30 с, 30 и более — 20 с (допуски по РЭ: 30, 20, 15 и 10 с).
2-проводное включение: «Пожар» определяется током 3…27 мА по Rуст.; извещатель работает только с подключённым Rуст. «Неисправность» — размыкание шлейфа на 0,5 с. Из «Пожара» или «Неисправности» в «Дежурный» — снять питание не менее чем на 2 с.
Ток «Пожар» по Rуст. (±20 %): 3 мА — 100 Ом; 4 мА — 200; 7 мА — 300; 11 мА — 470; 16 мА — 1000; 27 мА — 1500 Ом. Для другого тока — Rуст. в диапазоне 100…1500 Ом при отключённом питании.
Светодиод: «Дежурный» — одинарные красные вспышки раз в 7 с, «Неисправность» — раз в 1 с, «Пожар» — постоянно. Функция контроля работоспособности отключается пользователем.
Exi: питание и шлейф — от искробезопасного источника или барьера не ниже «ia» для IIC; Ui/Ii: 12 В / 500 мА, 24 В / 100 мА, 28 В / 70 мА; Ci 16,2 нФ, Li 1 мкГн. Производитель рекомендует барьер искрозащиты Спектрон-ИБ-02.

Монтаж

Установить на крепёжное устройство (Спектрон-К-05) и зафиксировать гайкой; открутить 4 винта крышки, выполнить электромонтаж, уложить в углубление крышки уплотнитель из комплекта с плотной подгонкой стыка и закрыть крышку на 4 винта.
Два комплектных кабельных ввода под круглый кабель диаметром 4…8 мм; по заказу вводы с резьбой G1/2. Тип кабеля и сечение — по проекту.
Допустима переполюсовка при номинале 24 В: «+» не менее 700 мс, «-» 50…100 мс. Шлейф — вдали от силовых, пересечение под прямым углом; экран присоединить к клемме «земля» ППК и заземлять только в одной точке.
Rуст. для 2-проводных ППК (однопороговое / двухпороговое), Ом: Спектрон, Магистр, Гранит, ВЭРС — 330 / 820; Сигнал-ВКА — 820; Сигнал ВК-4 — 510; Рубеж АМП-4 — 330 / 820; Сигнал-20П «тип ШС 1» — 330 / 510; Rок 7,5 кОм для Спектрон, Магистр, Гранит, ВЭРС, для остальных 4,7 кОм. Значения рекомендательные.
Проверка: DIP-переключателями в режиме «Тест» извещатель переводится в «Пожар», возврат — в исходное положение и перезагрузка; либо магнитом из комплекта у бока корпуса на уровне светодиода.
ТО — осмотр не реже раза в год; самоконтроль делает проверку работоспособности необязательной. Перед ТО отключить пожаротушение.

Примеры

Насосные, окрасочные камеры, хранилища ЛВЖ

Точечный тепловой извещатель в зонах 0, 1, 2 (Exi) или 1, 2 (Exm) и пылевых 20–22.

Горячие или узкие места — версия ВЭ

Электронный блок снаружи, чувствительный элемент на кабеле 1,5 м или до 35 м; термоэлемент работает до +150 °С.

Частые вопросы

Чем Exi отличается от Exm?

Exi — искробезопасная цепь ia, допускает зону 0, требует искробезопасного источника или барьера. Exm — герметизация компаундом m для зон 1, 2, 21 и 22.

Что означает индекс ВЭ?

Извещатель с выносным чувствительным элементом: кабель 1,5 м стандартно, до 35 м по заказу.

Срок службы и гарантия?

Срок службы 10 лет; гарантия 18 месяцев со дня ввода в эксплуатацию, но не более 24 месяцев со дня выпуска.

Нюансы и грабли

Чувствительный элемент нельзя гнуть, бить и греть строительным феном, паяльником и другими подогревателями с температурой выше 130 °С; защищать трубку от ударов при монтаже.
Не пользоваться портативной рацией мощнее 10 Вт ближе 2 м от извещателя.
Exi нельзя включать напрямую в обычный шлейф — нужен искробезопасный источник или барьер с подходящими Ui, Ii, Ci, Li.
Извещатель не сработает на заданной температуре — DIP-переключатель не соответствует нужному классу.
ППК не реагирует на «Пожар» — не установлен Rуст. или его номинал не подходит ППК.
Во взрывоопасной среде при включённом напряжении извещатель не открывать; снимать, не отключив от сети, категорически запрещено.
Запрещено эксплуатировать без кабельных вводов, кабелем некруглого сечения, вводами других производителей без согласования, ронять с высоты более 0,1 м, в агрессивной среде.
Вода в корпусе — неплотная крышка или плохо смонтированные вводы; проверить прокладку и вводы.

Документация

Спектрон — РЭ на Спектрон-101-Р-Exi и -Exm (СПЕК.420529.000.001-39-12 РЭ)
Спектрон — РЭ на Спектрон-101-Р-Exi-ВЭ и -Exm-ВЭ (СПЕК.420529.000.001-65-05 РЭ)
