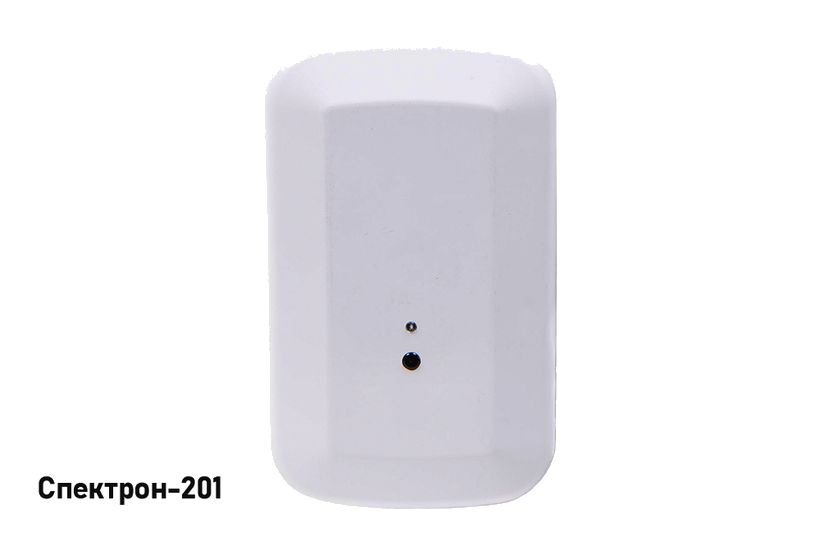

Спектрон-201 и Спектрон-201/Р — ИК-извещатели пламени в пластиковом корпусе

ИК-извещатель пламени для закрытых помещений в корпусе из ABS-пластика: Спектрон-201 — 2-проводное подключение, Спектрон-201/Р — со встроенным реле, 4-проводное.

Модели семейства

Спектрон-201Без самоконтроля и встроенных реле, только 2-проводное подключение; ток «Пожар» задаётся резистором Rуст.

Дальность по ТП5 / ТП6	25 м / 15 м
Класс чувствительности	1 класс по ГОСТ 34698-2020
Угол обзора	100°
Питание	9…26 В
Ток в режиме «Дежурный»	не более 0,35 мА
Ток в режиме «Пожар»	3…28 мА (подбором Rуст)
Температура	-50…+55 °С
Степень защиты	IP41
Масса	не более 200 г

Спектрон-201/РСо встроенным реле «Пожар», оптореле «Неисправность», только 4-проводное подключение.

Питание	9…26 В
Ток в режиме «Дежурный»	не более 5 мА
Ток в режиме «Пожар»	35 мА
Контакты реле	«сухой» перекидной, не более 30 В и 100 мА
Время восстановления	не менее 2 с
Температура	-50…+55 °С
Степень защиты	IP41

Как это работает и подключается

Приёмник ИК-излучения пламени; сигнал «Пожар» формируется после обработки по алгоритму изготовителя. Светодиод: дежурный — вспышка красным с периодом 7 с, неисправность — с периодом 1 с, «Пожар» — постоянное свечение.
Диаграмма обнаружения — конус 100°; по тестовым очагам ТП-5 и ТП-6 извещатель относится к первому классу по ГОСТ 34698-2020.
Выход из «Пожар» в «Дежурный» — снятием питания не менее чем на 2 секунды.
Проверка работоспособности комплектным магнитом: поднести к корпусу — «Пожар», отвести — «Дежурный». Руководство по функциональной безопасности серии 200: УПБ 2 (SIL 2), HFT = 0, SFF 92,9 %.

Монтаж

Установка — на жёсткой поверхности без вибраций, с нацеливанием вниз под углом к горизонту; коробки монтажные Спектрон-МК-03 (для 201) и МК-04 (для 201/Р).
Кабель извещателя 6*0.22мм² длиной 0,8 метра, диаметр 4.8мм; резисторы Rуст выходят на монтажную коробку и нужны только при наладке — после наладки коробку опечатать.
Спектрон-201/Р: чёрный и зелёный провода замкнуть накоротко; питание от отдельного источника 9…26 В, ток нагрузки не менее 25*N мА (N — число извещателей).
При использовании режима «Неисправность» в 4-проводной схеме оптореле вносит в шлейф дополнительное сопротивление 30 Ом; Rдоб выбирают по РЭ применяемого ППКОП (таблицы 5 и 6 РЭ дают номиналы для Магистр, Гранит, ВЭРС, Сигнал, Рубеж АМП-4, С2000-АСПТ и др.).
Экран кабеля шлейфа заземляют только в одной точке; шлейф вдали от силовых, пересечение под прямым углом.

Примеры

Закрытое помещение

Извещатель рекомендован для закрытых объектов; для защиты пластикового корпуса от ударов советуют защитную решётку.

Подключение по 2 проводам в шлейф

Ток «Пожар» подбирают резистором Rуст под нужный ППК (значения — в таблице РЭ).

Частые вопросы

Чем 201 отличается от 201/Р?

201 — без реле и самоконтроля, 2 провода, ток «Пожар» через Rуст; 201/Р — реле «Пожар» и оптореле «Неисправность», 4 провода.

Сертификат?

Сертификат ТР ЕАЭС 043/2017 № ЕАЭС RU C-RU.ЧС13.В.00667/22, срок действия с 10.10.2022 по 09.10.2027.

Срок службы и гарантия?

10 лет; гарантия 18 месяцев со дня ввода в эксплуатацию, не более 24 месяцев со дня выпуска.

Нюансы и грабли

Прозрачные в диапазоне 4,3 мкм объекты — окно, стекло, перегородки, ширмы, стеллажи — создают за собой зону нечувствительности.
Ложные срабатывания: раскачивание и вибрация, газо- и электросварка, объекты с изменяющимся тепловым излучением с частотой 4÷10 Гц (печи, камины, калориферы).
«Пожар» есть, а ППК в дежурном режиме — не подобраны Rуст или Rдоб.
4-проводная схема не работает — не замкнуты зелёный и чёрный провода (при отключенном питании).
Гарантия слетает при вскрытии корпуса, падении с высоты более 0,1 м, подключении не по схемам РЭ.
На время тестирования и ТО отключить пуск пожаротушения и оповещение; оптику чистить кисточкой не реже одного раза в год.

Документация

Спектрон — руководство по эксплуатации и руководство по функциональной безопасности серии 201
