Спектрон-202-Exm / Exi — взрывозащищённые 2-ИК извещатели пламени

Взрывозащищённые 2-ИК извещатели пламени с самоконтролем и реле в корпусе из ABS-пластика, оцинкованной или нержавеющей стали; герметизация компаундом (Exm) или искробезопасная цепь (Exi).

Модели семейства

Спектрон-202-Exm / -Exm-М / -Exm-НВид взрывозащиты «герметизация компаундом m»; корпус ABS-пластик, оцинкованная сталь (М), нержавеющая сталь (Н).

Взрывозащита	PB Ex mb I Mb X / 1Ex mb IIC T6 Gb X / Ex mb IIIC T85 °C Db X
Зоны	классов «1», «2», «21» и «22»
Температура	-55…+75 °С (ABS), -55…+85 °С (М/Н)
Масса	не более 450 г (ABS), 800 г (М/Н)
Степень защиты	IP66/IP68

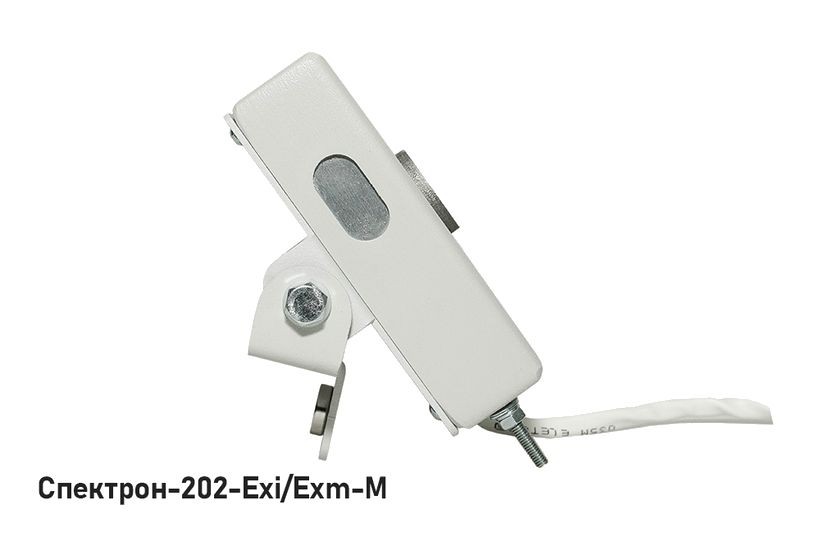

Спектрон-202-Exi / -Exi-М / -Exi-НИскробезопасная цепь «ia», особовзрывобезопасный; питание через барьер искрозащиты Спектрон-ИБ-01/ИБ-02 или ППК с искрозащитой.

Взрывозащита	PO Ex ia I Ma X / 0Ex ia IIC T6 Ga X / Ex ia IIIC T200 85 °C Da X
Зоны	классов «0», «1», «2», «20», «21» и «22»
Параметры цепи питания	Ui = 12 В, Ii = 500 мА; Ui = 24 В, Ii = 100 мА; Ci 16,2 нФ, 1 мкГн
Параметры «сухого» контакта	Ui = 30 В, Ii = 100 мА, Ci 0,01 нФ, Li 0,01 мкГн

Общие характеристики серии 2022-ИК, угол обзора 90°, первый класс чувствительности по ТП-5 и ТП-6.

Питание	9…26 В
Ток «Дежурный»	не более 0,46 мА (2 провода), 5 мА (4 провода)
Ток «Пожар»	3…26 мА (2 провода), 27 мА (4 провода)
Контакты реле	«сухой», не более 30 В и 100 мА
Время восстановления	не менее 2 с
Устойчивость к прямому свету	не менее 50 000 лк (лампы накаливания и люминесцентные)
Минимальное время срабатывания	6 с на ТП-5 и ТП-6 на расстоянии 25 м
Угол обзора	90°

Как это работает и подключается

Два режима подключения: 2-проводный — «Пожар» это изменение тока потребления, значение от 3 до 27 мА задаёт резистор Rуст; 4-проводный — отдельное питание, реле «Пожар» (перекидной сухой контакт) и оптореле «Неисправность» (размыкается на 0,5 с).
Четыре режима чувствительности: №1 далеко/быстро (30 м, 6 с), №2 далеко/медленно (30 м, 22 с, заводской), №3 близко/быстро (12 м, 6 с), №4 близко/медленно (12 м, 22 с). Режим выбирают комплектным магнитом.
Светодиод: дежурный — вспышка красным с периодом 7 с, неисправность — с периодом 1 с, «Пожар» — постоянное свечение, «Настройка» — групповые вспышки по номеру режима.
Из «Пожар» в «Дежурный» — снять питание не менее чем на 2 секунды.

Монтаж

Кабель 12Х0,22мм² длиной 0,8 метра; для монтажа производитель рекомендует монтажные коробки НПО «Спектрон», допускается металлорукав ДУ 10мм (Спектрон-КМР, длина от 5 м) для корпусов из стали.
4-проводное подключение: чёрный и зелёный провода замкнуть накоротко; Rдоб выбирают по РЭ применяемого ППКОП; оптореле «Неисправность» вносит в шлейф 30 Ом.
Питание: разделительный трансформатор или преобразователь с двойной или усиленной изоляцией; допустима работа в шлейфе с переполюсовкой 24 В (импульс «+» не менее 700 мс, «-» 50÷100 мс). Класс защиты III.
Настройка режима магнитом: держать магнит около 10 секунд до перехода в режим настройки, затем прикладывать магнит число раз, равное номеру режима; при ошибке повторить с начала.
Для корпусов в металле производитель предлагает солнцезащитный козырёк (в комплект не входит).

Примеры

Взрывоопасная зона в закрытом помещении

РЭ рекомендует применять в закрытых помещениях без остекления или с малой площадью остекления.

Искробезопасная цепь

Exi подключают через барьер Спектрон-ИБ-01 или ИБ-02 либо к ППК с искрозащитой шлейфа.

Частые вопросы

Чем Exm отличается от Exi?

Exm — герметизация компаундом, уровень «взрывобезопасный»; Exi — искробезопасная цепь ia, «особовзрывобезопасный», зоны вплоть до «0» и «20».

Сертификаты?

Взрывозащита — ТР ТС 012/2011, № ЕАЭС RU C-RU.ВН02.В.01115/26; пожарная — ТР ЕАЭС 043/2017, № ЕАЭС RU C-RU.ЧС13.В.00667/22, срок действия с 10.10.2022 по 09.10.2027.

Есть ли SIL?

Руководство по функциональной безопасности серии 200: УПБ 2 (SIL 2), HFT = 0, SFF 92,9 %.

Нюансы и грабли

Перед проверкой или сменой режима отключить пожаротушение и оповещение: настройка идёт через принудительный «Пожар».
После проверки магнитом не подносить его повторно в течение 10 секунд — собьётся режим чувствительности.
Стекло, перегородки, ширмы, стеллажи непрозрачны на 4,3 мкм и создают зону нечувствительности; не ставить на вибрирующие поверхности, не допускать засветки сваркой и источниками с модуляцией 4÷10 Гц.
Данные РЭ: в таблице 1 чувствительность «далеко» — 25 м, в таблице режимов — 30 м; для проекта ориентироваться на меньшее.
Для Exi цепи питания и сухих контактов должны быть искробезопасными с параметрами не хуже указанных.

Документация

Спектрон — руководство по эксплуатации и руководство по функциональной безопасности серии 202
