Спектрон-204 — ИК-извещатели пламени в корпусах ABS, оцинкованной и нержавеющей стали
ИК-извещатель пламени с самоконтролем, реле «Пожар» и оптореле «Неисправность», IP66/68. Спектрон-204 из ABS-пластика, -204-М из оцинкованной, -204-Н из нержавеющей стали.

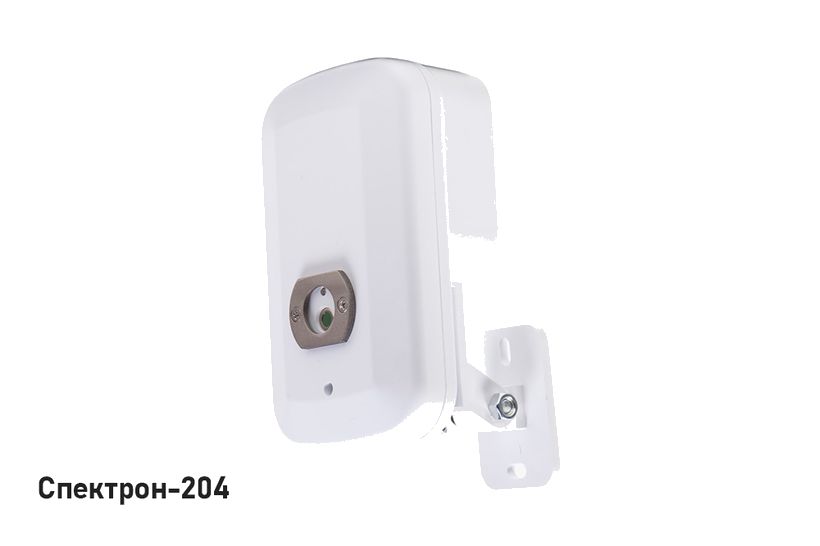

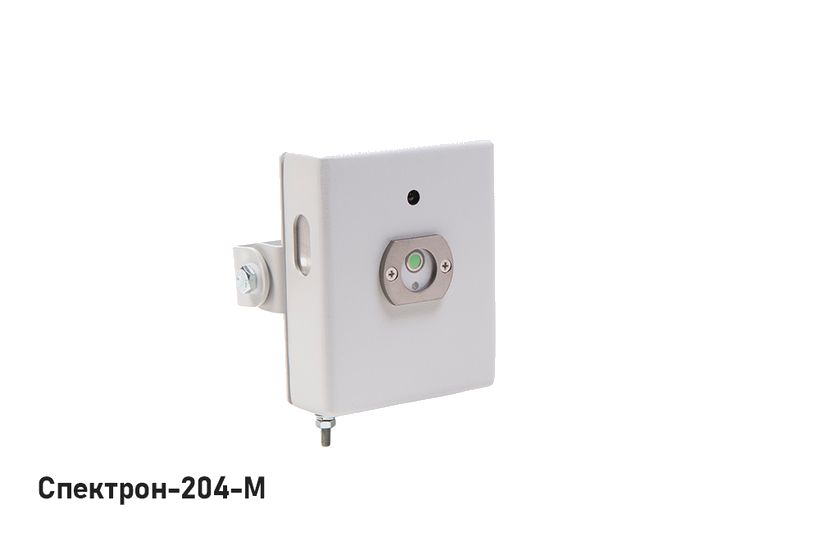

Модели семейства
| Температура | -55…+75 °С |
| Масса | не более 450 г |
| Степень защиты | IP66/68 |
| Температура | -55…+85 °С |
| Масса | не более 800 г |
| Степень защиты | IP66/68 |
| Температура | -55…+85 °С |
| Масса | не более 800 г |
| Степень защиты | IP66/68 |
| Дальность (далеко / близко) | 25 м / 12 м |
| Время срабатывания (быстро / медленно) | 6 с / 22 с |
| Питание | 9…26 В |
| Ток «Дежурный» | не более 0,5 мА (2 провода), 5 мА (4 провода) |
| Ток «Пожар» | 3,3…26 мА (2 провода), 35 мА (4 провода) |
| Контакты реле | не более 30 В и 100 мА |
| Время восстановления | не менее 2 с |
| Устойчивость к прямому свету | не менее 50 000 лк |
Как это работает и подключается
- Четыре режима чувствительности по номеру и числу вспышек светодиода: №1 далеко/быстро (25 м, 6 с), №2 далеко/медленно (25 м, 22 с, заводской), №3 близко/быстро (12 м, 6 с), №4 близко/медленно (12 м, 22 с). Выбор и проверка — комплектным магнитом.
- 2 провода: «Пожар» — рост тока от 3,3 до 26 мА, задаётся резистором Rуст на чёрном и зелёном проводах. 4 провода: отдельное питание, реле «Пожар» (перекидной сухой контакт) и оптореле «Неисправность» (размыкание на 0,5 с).
- Индикация: вспышка красным раз в 7 с — дежурный, раз в 1 с — неисправность, постоянное свечение — «Пожар».
- Из «Пожар» в «Дежурный» — снять питание не менее чем на 2 секунды.
Монтаж
- Кабель 0,8 метра, подключение в монтажной коробке МК-04 НПО «Спектрон»; схема 2- или 4-проводная выбирается джамперами.
- 4-проводное подключение: чёрный и зелёный провода замкнуть накоротко; оптореле «Неисправность» вносит в шлейф 30 Ом; номиналы Rуст и Rдоб для разных ППК — таблицы 5 и 6 РЭ.
- Монтаж на жёсткой поверхности без вибрации, нацеливание вниз под углом к горизонту; в стальных корпусах кабель можно защитить металлорукавом ДУ 10мм (Спектрон-КМР, от 5 м).
- Экран шлейфа заземлять только в одной точке; шлейф не вести рядом с силовыми, пересечение под прямым углом.
Примеры
РЭ рекомендует применять на закрытых объектах, в пластиковом корпусе — с защитной решёткой.
Излучатель ИТ-15 при 4-проводном подключении проверяет «Пожар» и «Неисправность» без подъёма к извещателю.
Частые вопросы
Сертификат?
ТР ЕАЭС 043/2017 № ЕАЭС RU C-RU.ЧС13.В.00667/22 (с 10.10.2022 по 09.10.2027) и № RU C-RU.ПБ74.В.01256/26 (с 17.08.2026 по 16.08.2031).
Чем проверять?
Комплектным магнитом или тестовым излучателем ИТ-15 (только при 4-проводном подключении).
Что в комплекте?
Извещатель, крепёжно-юстировочное устройство, постоянный магнит, паспорт; монтажная коробка — по заказу, солнцезащитный козырёк для металлического корпуса — отдельно.
Нюансы и грабли
- Перед проверкой и сменой режима отключить пожаротушение и оповещение: магнит переводит извещатель в «Пожар».
- Окна, стёкла, перегородки, ширмы, стеллажи непрозрачны на 4,3 мкм и создают мёртвую зону.
- Не ставить на вибрирующие основания; не допускать засветки сваркой и источниками с модуляцией 4 ÷ 10 Гц (печи, камины, калориферы).
- «Пожар» есть, а ППК в дежурном — не подобран Rуст или Rдоб; 4-проводная схема не работает — не замкнуты зелёный и чёрный провода (замыкать при отключенном питании).
- Гарантия снимается при вскрытии корпуса, ударе или падении с высоты более 0,1 м, подключении не по схемам РЭ.
- Оптику чистить кисточкой не реже одного раза в год.
Документация
- Спектрон — руководство по эксплуатации и руководство по функциональной безопасности серии 204
