Спектрон · 2-ИК извещатели пламени

Спектрон-205 — 2-ИК извещатели пламени в корпусах ABS, оцинкованной и нержавеющей стали

2-ИК извещатель пламени с самоконтролем и реле, IP66/68, для закрытых объектов. Спектрон-205 из ABS-пластика, -205-М из оцинкованной, -205-Н из нержавеющей стали.

Модели семейства

Спектрон-205Корпус из ABS-пластика.

Температура	-55…+75 °С
Масса	не более 450 г
Степень защиты	IP66/68

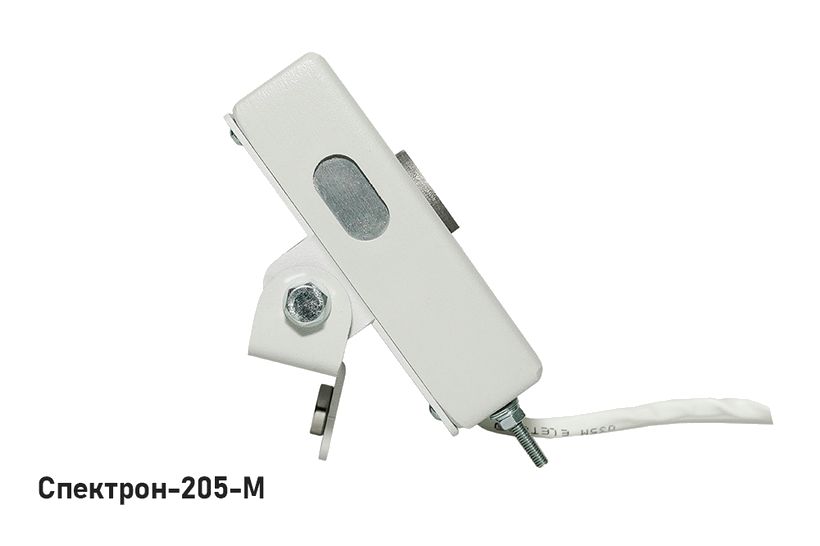

Спектрон-205-МКорпус из оцинкованной стали.

Температура	-55…+85 °С
Масса	не более 800 г
Степень защиты	IP66/68

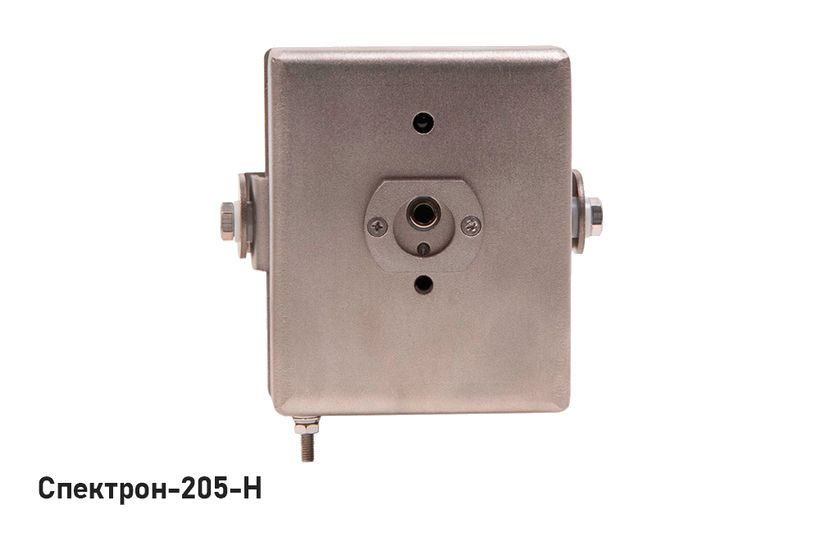

Спектрон-205-НКорпус из нержавеющей стали.

Температура	-55…+85 °С
Масса	не более 800 г
Степень защиты	IP66/68

Общие характеристики серии 205Угол обзора 90°, спектральная чувствительность 4,3 мкм, первый класс по тестовым очагам ТП-5 и ТП-6.

Дальность (далеко / близко)	25 м / 15 м
Время срабатывания (быстро / медленно)	10 с / 25 с
Питание	9…26 В
Ток «Дежурный»	не более 0,5 мА (2 провода), 5 мА (4 провода)
Ток «Пожар»	3,3…26 мА (2 провода), 35 мА (4 провода)
Контакты реле	не более 30 В и 100 мА
Время восстановления	не менее 3 с
Устойчивость к прямому свету	не менее 50 000 лк

Как это работает и подключается

Четыре режима: №1 далеко/быстро (25 м, 10 с), №2 далеко/медленно (25 м, 25 с, заводской), №3 близко/быстро (15 м, 10 с), №4 близко/медленно (15 м, 25 с). Режим — по числу вспышек светодиода, выбор комплектным магнитом.
2 провода: «Пожар» — изменение тока от 3,3 до 26 мА, задаётся Rуст; 4 провода: отдельное питание, реле «Пожар» и оптореле «Неисправность».
Из «Пожар» в «Дежурный» — снять питание не менее чем на 3 секунды.

Монтаж

Кабель питания 0,8 метра; монтажная коробка МК-04 НПО «Спектрон», схема 2- или 4-проводная переключается джамперами.
4-проводное подключение: чёрный и зелёный провода замкнуть накоротко; номиналы Rуст и Rдоб по таблицам 5 и 6 РЭ.
В стальных корпусах кабель можно защитить металлорукавом ДУ 10мм (Спектрон-КМР, от 5 м).
Монтаж на жёсткой поверхности без вибрации, нацеливание вниз под углом к горизонту.

Примеры

Закрытый объект

Рекомендуется для закрытых помещений; в пластиковом корпусе — с защитной решёткой.

Проверка излучателем

При 4-проводном подключении проверку и выбор режима можно делать тестовым излучателем ИТ-15 (заказывается отдельно).

Частые вопросы

Сертификат?

ТР ЕАЭС 043/2017 № ЕАЭС RU C-RU.ЧС13.В.00667/22 (с 10.10.2022 по 09.10.2027).

Нюансы и грабли

Проверка и смена режима магнитом переводят извещатель в «Пожар»: заранее отключить пожаротушение и оповещение; после проверки не подносить магнит повторно в течение 10 секунд.
Зона нечувствительности за стеклом, перегородками, ширмами, стеллажами (непрозрачны на 4,3 мкм).
Не допускать засветки сваркой и модулированных источников 4 ÷ 10 Гц (печи, камины, калориферы); не ставить на вибрирующие основания.
Гарантия слетает при вскрытии корпуса и подключении не по схемам РЭ.
Переход из «Пожар» в «Дежурный» — снятием питания не менее чем на 3 секунды; меньшей паузы для сброса не хватит.

Документация

Спектрон — руководство по эксплуатации и руководство по функциональной безопасности серии 205
