Спектрон · аспирационные дымовые извещатели с активным забором воздуха по трубам, RS-485 Modbus RTU
Спектрон-212-ИПА — аспирационный дымовой извещатель на 1 или 2 канала, до 100 м трубы на канал
Забирает воздух по ПВХ-трубам, измеряет оптическую плотность дыма, угарный газ и поток. Один или два канала, до 100 м трубы на канал, питание 14–60 В, RS-485 Modbus RTU.
Модели семейства
Спектрон-212-ИПА-1-Аодноканальный, адресный
| Каналов | 1 |
| Ток при 24 В на скоростях 1 / 2 / 3 | 0,25 / 0,4 / 0,65 А |
| Габариты (В × Ш × Г) | 380 × 200 × 136 мм |
| Масса | не более 3,1 кг |

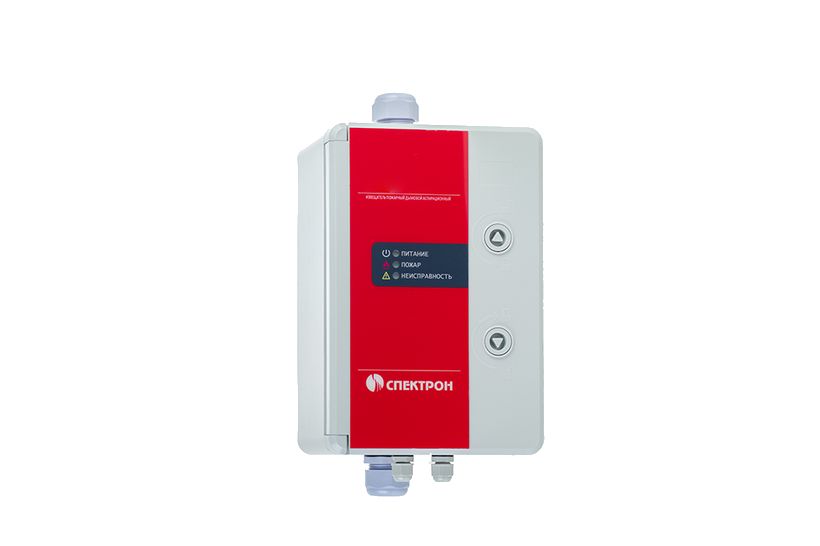

Спектрон-212-ИПА-2-Адвухканальный, адресный
| Каналов | 2, у каждого свой аспиратор, фильтр и измерительная камера |
| Ток при 24 В на скоростях 1 / 2 / 3 | 0,5 / 0,8 / 1,3 А |
| Габариты (В × Ш × Г) | 480 × 300 × 175 мм |
| Масса | не более 4,8 кг |
Спектрон-212-ИПА-1-АМ / -2-АМодноканальный / двухканальный адресный расширитель или метка
| Отличие | по РЭ — адресный расширитель или метка; параметры как у соответствующего -А (1 или 2 канала) |
Общие данные
| Питание | 14…60 В постоянного тока |
| Чувствительность | 0,001 дБ/м |
| Температура газовоздушной смеси | от минус 20 до плюс 55 °C |
| Степень защиты | не ниже IP40 |
| Корпус | АБС-пластик |
| Интерфейс | RS-485 Modbus RTU |
| Труба | гладкие ПВХ ∅25 мм (внутренний диаметр 21…23 мм), не более 100 м на канал |
| Скорости аспиратора | 3 фиксированные |
| Срок службы | 10 лет |
Как это работает и подключается
- Аспиратор создаёт разрежение в трубопроводе и непрерывно забирает пробы воздуха через калиброванные отверстия. Воздух проходит фильтр и попадает в измерительную камеру: оптическая плотность дыма, угарный газ, температура, поток воздуха для контроля целостности трубы.
- Сигналы: «Дежурный», «Пожар», «Неисправность» (отказ элементов или трубопровода), «Необходимо обслуживание» (запылённость камеры, загрязнённый фильтр). Релейные выходы «Пожар» (перекидной) и «Неисправность» (под напряжением в норме) и RS-485.
- Светодиоды: зелёный постоянно — готов; красный мигает раз в 4 секунды — дежурный, постоянно — пожар, 2 раза в секунду — внимание; жёлтый постоянно — неисправность, мигает — нужно обслуживание.
- Modbus RTU: 115200 бод, 8 бит, без паритета, 2 стоповых, адрес 127 по умолчанию; адрес и скорость — регистр 0x0001. Для двухканального регистр 0x0002 — канал 1, 0x0003 — канал 2.
Монтаж
- Место: доступ для обслуживания, расстояние от отверстия выхода воздуха до препятствий не менее 100 мм, без вибрации и помех. Корпус крепят на стене или монтажной пластине, трубы — к входным патрубкам.
- Трубы соединять без клея: герметичность обеспечивают уплотнительные кольца и резьбовые или зажимные соединения.
- Параметры (чувствительность DIP D1–D2: 01 / 10 / 11 — уровни 1–3; скорость аспиратора D3–D4: 01 / 10 / 11 — скорости 1–3; D5 — фиксация «Пожар» (1 — запрещена); D6 — отключение датчика CO) берут из «Калькулятора аспирационной системы» НПО «Спектрон»; расчёт обязателен. Настройки применяются при подаче питания.
- Калибровка: удерживать кнопку «Калибровка» 10 секунд, все светодиоды мигают 2 раза в секунду, процесс не менее 20 минут. Только после полного монтажа трубопровода и при чистых воздухозаборных отверстиях; при сигнале «Необходимо обслуживание» сначала обслужить.
- Сброс на заводские: кнопка «Сброс» не менее 10 секунд (адрес 127, 115200 бод).
- Холод и влажность: трубы и фитинги из АБС-пластика (до минус 40 °C), сбор конденсата в нижней точке перед входом, трёхходовой кран и быстроразъём для продувки сжатым воздухом. Сильные потоки: отверстия не ближе 1 м к потокам быстрее 2 м/с, перпендикулярно потоку.
Примеры
Серверная, ЦОД, АТС
Помещения с высокой концентрацией электронной техники, где нужно раннее обнаружение дыма.
Атриумы, цеха, склады, торговые залы
Большие и высокие помещения; трубопровод с воздухозаборными отверстиями по всей защищаемой зоне.
За фальшполом, потолком, в шкафах и кабельных трассах
Труднодоступные зоны и оборудование: коммутационные шкафы, распределительные щиты, трансформаторные ячейки.
Частые вопросы
Сколько труб и какой длины?
По одному каналу — трубопровод до 100 м ПВХ ∅25 мм; у двухканального — по 100 м на каждый канал.
Что значит АМ?
Адресный расширитель или метка (модификация -1-АМ, -2-АМ).
Нюансы и грабли
- Нельзя применять во взрывоопасных зонах без специальных средств защиты, в агрессивной среде, при электромагнитных полях более 20 В/м (30–1000 МГц).
- Перед продувкой трубной системы отсоединять извещатель — иначе можно повредить датчик потока. Сжатый воздух давлением более 0,3 МПа запрещён.
- Конденсат в корпусе: отключить питание, сушить 24 часа при +25 °C, проверить сопротивление изоляции (более 20 МОм) перед включением.
- Обслуживание: норма 1 раз в 12 месяцев, запылённость — 1 раз в 6 месяцев, критическая — 1 раз в 3 месяца.
- При проверке аэрозолем — самое дальнее отверстие, 1 распыление через 5 секунд, струя на расстоянии 5–10 см; отключить пожаротушение.
- Требования к ППКП: питание 14–60 В, шлейфы с резисторной оконечностью, для пожаротушения — задержка пуска от 0 до 120 с и реле не менее 100 мА при напряжении до 200 В.
Документация
- Спектрон — РЭ СПЕК.425228.001.000 РЭ (извещатели дымовые аспирационные Спектрон-212-ИПА, 2026)
