Спектрон-401-Exd — УФ-извещатель пламени Exd: 50 м по ТП-5, угол 100°, быстрая версия 401.01 от 0,1 с
Ультрафиолетовый извещатель пламени (185–260 нм) в оболочке Exd: 50 м по ТП-5 и ТП-6, угол обзора 100°, время срабатывания 3–22 с; 401.01 — от 0,1 с. Корпус А, М или Н.
Модели семейства
Спектрон-401-Exd-А / -М / -Нбазовое исполнение: 2- или 4-проводное включение
| Диапазон | УФ, 185÷260 нм |
| Дальность (ТП-5 н-гептан / ТП-6 спирт) | 50 / 50 м |
| Время срабатывания | 3, 7, 15, 22 с (заводская 22 с) |
| Угол обзора | 100° |
| Питание | 9÷32 В |
| Ток дежурный | не более 0,35 мА (2 провода), 5 мА (4 провода) |
| Ток «Пожар» | 3÷15 мА на 2 проводах, 26 мА с реле |
| Контакты реле | не более 30 В, 100 мА |
| Габариты / масса | 315х231х140 мм / не более 4 кг |

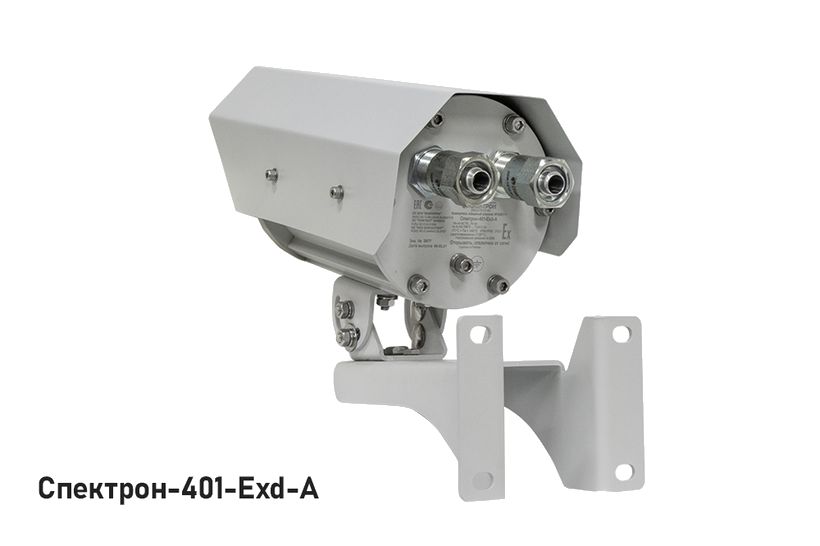

Спектрон-401.01-Exd-А / -М / -Нбыстрое срабатывание для быстротекущих процессов горения
| Время срабатывания | 0,1; 0,2; 0,4; 0,8 с (заводская 0,2 с) |
| Остальное | как у 401 |

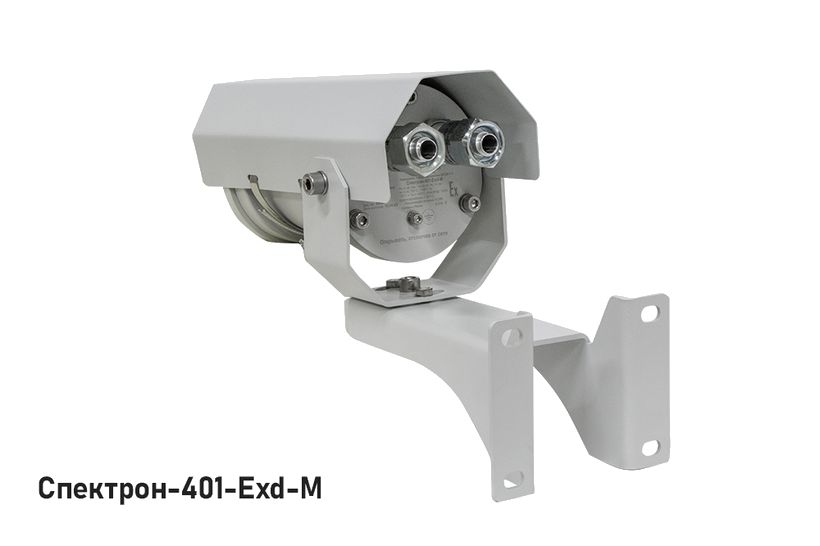

Спектрон-401(.01)-Exd-А/М/Н-HARTтоковая петля 4-20 мА без гальванической развязки, HART 7
| Питание | 24÷32 В |
| Ток дежурный / «Пожар» | не более 20 / 50 мА |
| Ток подогрева | не более 270 мА |
| Температура | с подогревом −70…+90 °C, без подогрева −55…+90 °C |
Спектрон-401(.01)-Exd-А/М/Н-ModbusRS-485 Modbus RTU, реле «Пожар» и «Неисправность»
| Питание | 9÷32 В |
| Ток дежурный / «Пожар» | не более 15 / 35 мА |
| Температура | без подогрева −55…+90 °C, с подогревом −70…+90 °C |
Общие данные
| Маркировка, Н и М | РВ Ex db I Mb X / 1Ex db IIC T6…T4 Gb X / Ex tb IIIC T85 °C…T135 °C Db X |
| Маркировка, А | 1Ex db IIC T6…T4 Gb X / Ex tb IIIC T85 °C…135 °C Db X |
| Температура по классам | T4 −55…+135 °C, T5 −55…+100 °C, T6 −55…+85 °C; +135 °C не более 20 минут в сутки |
| Устойчивость к свету | не менее 50 000 лк (лампа накаливания и люминесцентная) |
| Степень защиты | IP66/68; УХЛ1, для Н — УХЛ1, ОМ1 |
Как это работает и подключается
- УФ-датчик регистрирует излучение пламени; сигнал «Пожар» формируется только когда датчик видит пламя. Диапазон 185–260 нм выбран потому, что солнечный ультрафиолет в нём атмосфера задерживает практически полностью, поэтому солнце и блики ложных срабатываний не дают.
- Стандартная конфигурация: реле «Пожар» и оптореле «Неисправность»; светодиод на лицевой панели. В комплекте крепёжно-юстировочное устройство и солнцезащитный козырёк.
- Двухпроводное включение: непосредственно в шлейф ППК (9–32 В, ток не менее 3 мА в тревоге); «Пожар» — рост тока по установочному резистору Rуст., «Неисправность» — размыкание шлейфа на 0,5 с; реле не используются. Четырёхпроводное: внешнее питание, сигнал реле; определяется по отсутствию Rуст.
- Светодиод: «Дежурный» — одинарные или двойные красные вспышки с периодом 7 с (двойные при отключённом режиме «Неисправность»), «Неисправность» — вспышки с периодом 1 с, «Пожар» — постоянно. Возврат из «Пожара» — снять напряжение не менее чем на 2 с.
Монтаж
- Ток «Пожар» по Rуст.: 3 мА — 100 Ом; 5 — 200; 7 — 300; 10 — 470; 12 — 1000; 15 мА — 1500 Ом (±20 %).
- Rуст. при двух проводах (однопороговое / двухпороговое включение, Rок.): Спектрон, Магистр, Гранит, ВЭРС — 470 / 200 Ом, 7,5 кОм; Сигнал-20, Сигнал-ВКА — 200 Ом, 4,7 кОм; Сигнал ВК-4 — 300 Ом, 4,7 кОм; Рубеж АМП-4 — 470 / 200 Ом, 4,7 кОм. Для четырёх проводов добавочные Rдоб. даны в таблице 7 РЭ.
- Джампер «Неисправность»: 2 провода — контакты 1-2 (по умолчанию), 4 провода — контакты 2-3.
- Целиться нужно вниз под углом к горизонту не менее 10–20 градусов, чтобы на смотровом окне не скапливалась влага; жёсткая поверхность без вибраций.
- Порядок: закрепить крепёжно-юстировочное устройство, открутить 3 винта и отделить основание с вводом (отсоединить внутренний шлейф), закрепить основание, сделать монтаж, перед установкой корпуса подключить шлейф и положить силикагель из комплекта, завернуть 3 винта.
- Бронированные провода сечением не менее 0,75 мм2, два отверстия М20*1,5, клеммы 0,08–2,5 мм2; бронированный кабель разделывать: 140 / 80 / 50 мм. Питание с реле: 9–26 В, ток нагрузки не менее 25·N мА (N — число извещателей).
Примеры
Закрытые помещения с газом: насосные, окрасочные
Применяется в закрытых помещениях, а также в подземных выработках шахт и рудников.
Быстротекущие процессы горения
Исполнение 401.01 с временем срабатывания от 0,1 с рассчитано, например, на вспышки порохового заряда.
Частые вопросы
Чем 401.01 отличается от 401?
Временем срабатывания: 0,1; 0,2; 0,4; 0,8 с вместо 3, 7, 15, 22 с.
Какой корпус выбрать?
А — алюминий, М — оцинкованная сталь, Н — нержавеющая сталь; у Н и М в маркировке есть РВ Ex db I Mb, у А — нет.
Что значит «Modbus»/«HART»?
Исполнения с цифровым интерфейсом: RS-485 Modbus RTU либо токовая петля 4-20 мА с HART 7.
Нюансы и грабли
- Стекло и плексиглас, окна зданий, физические преграды между извещателем и очагом снижают чувствительность; пыль, грязь и плёнки на смотровом окне снижают дальность — нужно периодическое обслуживание.
- Время срабатывания 0,1 с рекомендовано только при групповом подключении извещателей по схеме «И» (иначе возможны ложные срабатывания).
- Пары «извещатель — задняя крышка» не разукомплектовывать: крышку от другого извещателя ставить нельзя.
- Запрещено: протирать смотровое стекло сухой ветошью и абразивами, открывать переднюю крышку и отворачивать винты, работать ниже −55 °C, ронять с высоты более 0,1 м. Не открывать во взрывоопасной среде при включенном питании.
- Команда «Возврат к заводским установкам» не меняет ток режима «Пожар», если пользователь его менял.
- На время испытаний и обслуживания отключить пожаротушение и оповещение.
Документация
- Спектрон — РЭ СПЕК.420529.000.001-49-12, -71-05 (Modbus), -72-06 (HART), руководство функциональной безопасности, описание протокола Modbus
