Спектрон-401 — УФ-извещатели пламени, в том числе Exi/Exm и быстрые 401.01

УФ-извещатели пламени с реле и самоконтролем: 401 и 401-М для закрытых помещений, 401-Exi/Exm — взрывозащищённые, 401.01 — с временем срабатывания от 0,1 с.

Модели семейства

Спектрон-401 / 401-МОбычное исполнение: ABS-пластик или оцинкованная сталь Ст10-20.

Дальность по ТП-5 и ТП-6	50 м
Время срабатывания	5, 10, 15 (заводская), 25 с
Угол обзора	100°
Питание	9…26 В
Ток «Дежурный»	не более 0,35 мА (2 провода), 5 мА (4 провода)
Ток «Пожар»	2,8…26 мА (2 провода), 30 мА (4 провода)
Температура	-55…+75 °С (401), -55…+85 °С (401-М)
Масса	не более 450 г (401), 800 г (401-М)
Степень защиты	IP66/68

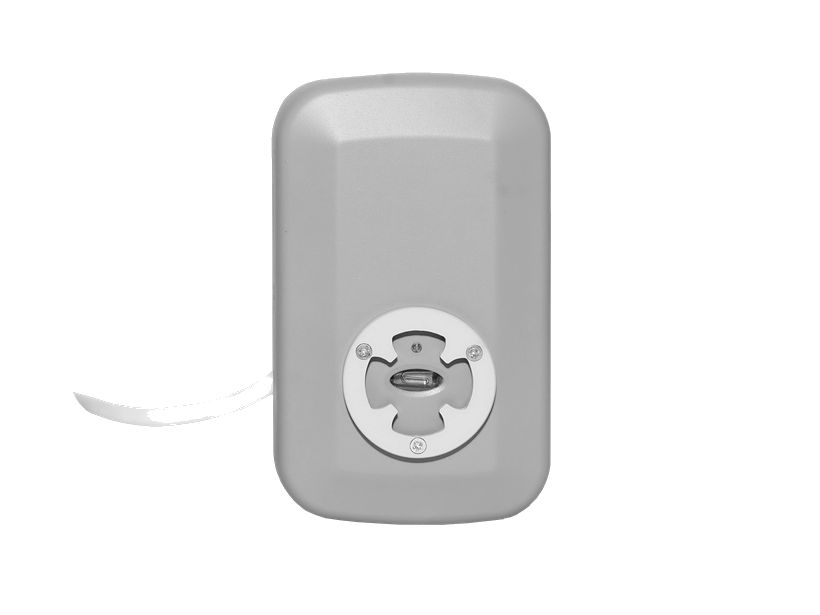

Спектрон-401-Exi, -401-Exi-МИскробезопасная цепь «ia», особовзрывобезопасный.

Взрывозащита	PO Ex ia I Ma X / 0Ex ia IIC T6 Ga X / Ex ia IIIC T200 85 °C Da X
Зоны	классов «0», «1», «2», «20», «21», «22»
Цепь питания	Ui = 12 В, Ii = 500 мА; Ui = 24 В, Ii = 100 мА; Ci 16,2 нФ; 1 мкГн
Цепь «сухого» контакта	Ui = 30 В, Ii = 100 мА; Ci 0,01 нФ; Li 0,01 мкГн

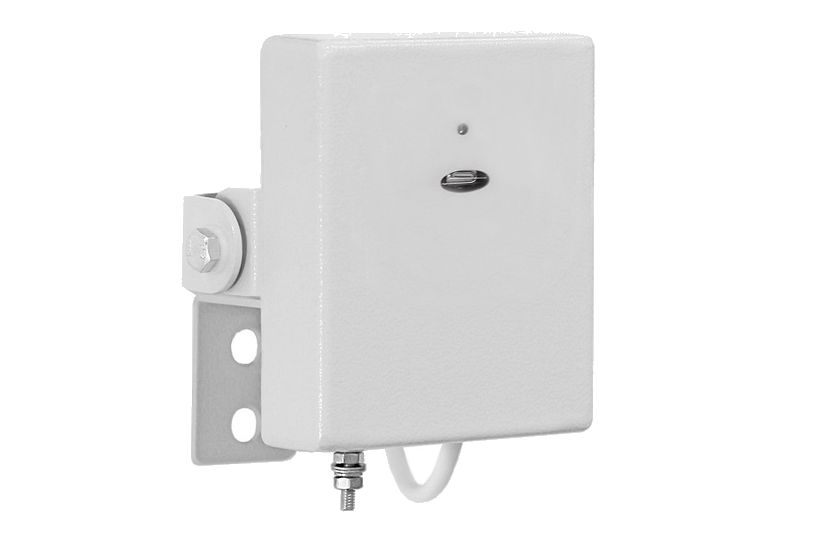

Спектрон-401-Exm, -401-Exm-МГерметизация компаундом «m», взрывобезопасный.

Взрывозащита	PB Ex mb I Mb X / 1Ex mb IIC T6 Gb X / Ex mb IIIC T85 °C Db X
Зоны	классов «1», «2», «21» и «22»

Спектрон-401.01-Exi/Exm (и -М)Дополнительное исполнение с малым временем срабатывания для быстротекущего горения (например, вспышки порохового заряда).

Время срабатывания	0,1; 0,2 (заводская); 0,3; 0,5 с
Тестовый очаг	3 ÷ 4 грамма бездымного пироксилинового пороха обнаруживается на расстоянии 10 м

Как это работает и подключается

УФ-датчик работает в диапазоне 185…260 нм — солнечный УФ в этом диапазоне почти полностью задерживается атмосферой, поэтому солнечный свет, блики и осветительные приборы не дают ложных срабатываний.
Режимы 2 и 4 провода переключают магнитом: выключить питание, приложить магнит к геркону и включить; индикатор светится постоянно — 4-проводный режим, мигает — 2-проводный. При 4 проводах активируются оптореле «Неисправность» и работа с тестовым и настроечным излучателем.
Время срабатывания меняют магнитом: 1-4 вспышки индикатора соответствуют 5, 10, 15 и 25 с.
Индикатор: одинарная вспышка раз в 7 с (режим «Неисправность» включён) или двойная (отключён) — дежурный; вспышка раз в 1 с — неисправность; постоянное свечение — «Пожар». Из «Пожар» в «Дежурный» — снять питание не менее чем на 2 секунды.
Руководство по функциональной безопасности серии 400: УПБ 2 (SIL 2), HFT = 0.

Монтаж

Нацеливать вниз под углом к горизонту хотя бы 10-20 градусов, чтобы на оптике не скапливалась влага; жёсткое основание без вибрации.
В стальных корпусах кабель можно защитить металлорукавом ДУ 10мм (Спектрон-КМР, от 5 м).
Exi: питание только через искробезопасный источник или барьер; производитель рекомендует барьеры Спектрон-ИБ-01 и ИБ-02.
Шлейф допускает переполюсовку 24 В при импульсе «+» не менее 700 мс и «-» 50÷100 мс.

Примеры

Помещения с взрывоопасной средой

Exi/Exm — бензозаправки, газо- и нефтеперерабатывающие предприятия, покрасочные камеры.

Быстротекущие процессы

401.01 для вспышек порохового заряда: время срабатывания выбирают по массе заряда и расстоянию до него.

Частые вопросы

Сертификаты?

ТР ЕАЭС 043/2017 № ЕАЭС RU C-RU.ЧС13.В.00667/22 (с 10.10.2022 по 09.10.2027); для Exi/Exm — ТР ТС 012/2011 RU C-RU.ВН02.В.01121/26 (с 11.08.2026 по 26.07.2031).

Гарантия?

18 месяцев со дня ввода в эксплуатацию, не более 24 месяцев со дня выпуска.

Нюансы и грабли

Запрещено менять чувствительность и вообще подносить магнит при включенном пожаротушении.
Не допускать на чувствительный элемент излучения электросварки, ртутных и галогеновых ламп без стеклянного фильтра.
Режим 0,1 с у 401.01 использовать только при групповом подключении извещателей по схеме «И» — иначе ложные срабатывания.
РЭ рекомендует эти извещатели для закрытых помещений; наружные условия и солнцезащитный козырёк (поставляется отдельно) обсуждать с изготовителем.

Документация

Спектрон — руководства по эксплуатации 401/401-М и 401.01-Exi/Exm, руководство по функциональной безопасности серии 400
