Спектрон · двухдиапазонные УФ+ИК извещатели пламени с подогревом и контролем запылённости оптики
Спектрон-501-Exd — УФ+ИК извещатель пламени с подогревом до −70 °C, 30 м по ТП-5, угол 90°
Двухдиапазонный (УФ и ИК) извещатель пламени Exd с самоконтролем оптики и подогревом. 30 м по ТП-5 и ТП-6, угол 90°, от −70 до +90 °C, 4-проводное включение. Корпус А, М или Н.
Модели семейства
Спектрон-501-Exd-Аалюминиевый сплав с полимерным порошковым покрытием
| Маркировка | 1Ex db IIC T6…T4 Gb X / Ex tb IIIC T85°C…T135°C Db X |
| Масса | не более 2,8 кг |
| Климатическое исполнение | УХЛ1 |

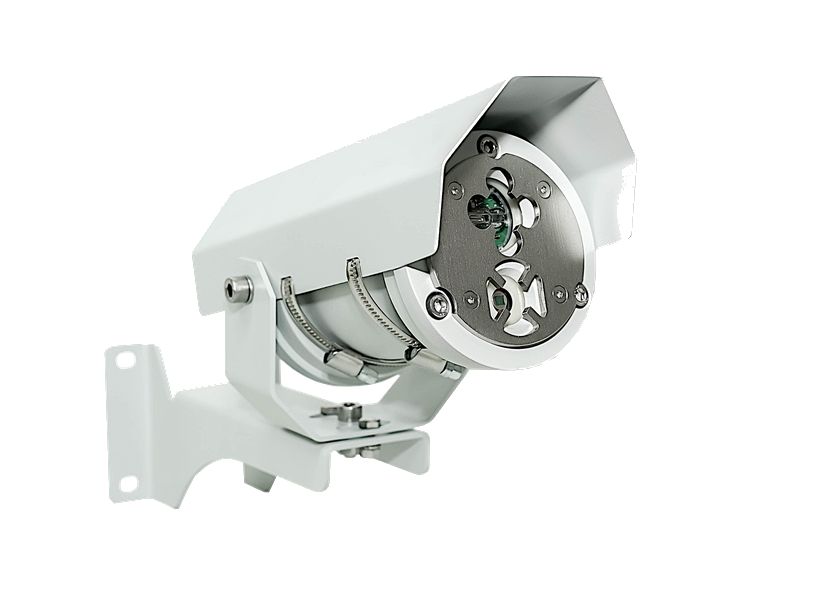

Спектрон-501-Exd-Моцинкованная сталь с порошковым покрытием
| Маркировка | PB Ex db I Mb X / 1Ex db IIC T6…T4 Gb X / Ex tb IIIC T85°C…T135°C Db X |
| Масса | не более 4 кг |
| Климатическое исполнение | УХЛ1 |
Спектрон-501-Exd-Ннержавеющая сталь
| Маркировка | PB Ex db I Mb X / 1Ex db IIC T6…T4 Gb X / Ex tb IIIC T85°C…T135°C Db X |
| Масса | не более 4 кг |
| Климатическое исполнение | УХЛ1, ОМ1 |
Общие данные
| Дальность (ТП-5 / ТП-6), режим «Стандарт» | 30 / 30 м; режим «Близко» — 17 м |
| Время срабатывания | 3, 10, 15*, 25 с (заводская 15 с) |
| Угол обзора | 90° |
| Датчики | УФ 185–260 нм и ИК 4300 нм; «Пожар» только при обоих одновременно |
| Устойчивость к свету | не менее 150 000 лк (лампа накаливания, люминесцентная) |
| Сварка | устойчив к трём постам дуговой или аргоновой сварки на 4 м |
| Питание | 9÷32 В (питание извещателя и подогрева раздельное, гальванически развязанное) |
| Ток дежурный / «Пожар» / подогрев | не более 15 / 35 / 270 мА |
| Контакты реле | не более 30 В, 100 мА |
| Температура | с подогревом −70…+90 °C, без подогрева −55…+90 °C; +135 °C не более 20 минут в сутки |
| Габариты | 315х231х140 мм |
Как это работает и подключается
- Два датчика (УФ 185–260 нм и ИК 4300 нм) плюс алгоритм: «Пожар» формируется только когда оба канала одновременно фиксируют очаг открытого пламени.
- Режимы дальности: «Стандарт» (заводской), «Близко 2», «Близко 3», «Далеко». Режимы и время срабатывания настраиваются программой-конфигуратором «Спектрон» или настроечным излучателем ИТ-12-Exd (красный), а тестовым ИТ-12-Exd (чёрный) дистанционно проверяют извещатель; дальность излучателей до 25 м.
- Контроль запылённости оптики по затуханию излучения встроенного источника: двойные, тройные, четверные вспышки красного светодиода (лёгкая, средняя, сильная) или одинарные с периодом 1 с (критическая).
- Красный светодиод: дежурный — одинарные вспышки с периодом 5 с, неисправность — с периодом 1 с, «Пожар» — постоянно; при подогреве в дежурном режиме — одинарные вспышки с периодом 3 с. Зелёный — есть ИК или УФ излучение (не обязательно пламя).
- Подогрев включается при остывании внутри оболочки ниже −20 °C. Возврат из «Пожара» — снять питание не менее чем на 10 с.
Монтаж
- Только 4-проводное включение. Клеммы: питание подогрева (1, 2 и 11, 12), питание извещателя (3, 4 и 13, 14), ШС вход/выход, реле «Пожар» (NO, COM, NC), RS-485 только для конфигурирования.
- Добавочные резисторы Rдоб. (однопороговое / двухпороговое, Rок.): Спектрон, Магистр, Гранит — 820 / 2000 Ом, 7,5 кОм; ВЭРС — 820 / 1500 Ом, 7,5 кОм; Сигнал-ВКА — 820 Ом, 4,7 кОм; Сигнал ВК-4 — 1000 Ом; Рубеж АМП-4 — 1000 / 2000 Ом, 4,7 кОм; Болид — 1500 / 3000 Ом, 4,7 кОм; С2000-АР2 (АР8) — 4700 Ом, 10 кОм.
- Целить вниз под углом к горизонту не менее 10–20 градусов; жёсткая поверхность без вибраций; заземляющие болты на задней крышке изнутри и снаружи.
- Порядок: закрепить юстировочное устройство, отвернуть 3 винта, отсоединить внутренний шлейф, смонтировать основание, подключить шлейф, положить силикагель из комплекта, завернуть 3 винта, нацелить.
- Провода сечением не менее 0,75 мм2, отверстия М20х1,5 (2 шт), клеммы 0,08–2,5 мм2; бронированный кабель: 140 / 80 / 50 мм. Вводы в комплект не входят.
Примеры
Нефтегазовые объекты и их инфраструктура
Системы пожаротушения и пожарной сигнализации во взрывоопасных зонах 1, 2, 21, 22 закрытых объектов и наружных установок.
Крайний Север
Встроенный подогрев держит температуру внутри корпуса, диапазон до −70 °C.
Объект с факелом или сварочными постами
Режим «Близко» снижает дальность, но повышает помехоустойчивость.
Частые вопросы
Почему нужны оба канала?
Одновременная регистрация УФ и ИК почти исключает срабатывание от сварки, солнца, бликов, нагревателей.
Можно ли включить по двум проводам?
Нет, извещатель работает только по 4-проводной схеме.
Нюансы и грабли
- Стекло и плексиглас между извещателем и очагом, посторонние объекты в зоне обзора снижают реакцию; загрязнение окон уменьшает дальность.
- Ниже −55 °C — только с подогревом: с отключённым подогревом эксплуатировать нельзя.
- Пары «извещатель — задняя крышка» не менять местами; переднюю крышку не открывать; смотровые стекла не протирать сухой ветошью и абразивами.
- Зелёный индикатор — не признак пожара, а признак излучения в зоне обзора.
- На время тестирования и обслуживания отключить пожаротушение и оповещение; не открывать во взрывоопасной среде при включенном питании.
- Клеммы RS-485 предназначены только для конфигурирования.
Документация
- Спектрон — РЭ СПЕК.420529.000.001-12-10 РЭ и руководство функциональной безопасности
