Спектрон · взрывозащищённые ручные УДП с защитной крышкой и кнопкой, пломбируемые
Спектрон-512-Exd-УДП — взрывозащищённое устройство дистанционного пуска: пожаротушение, дымоудаление, аварийный выход
Кнопка ручного пуска пожаротушения, дымоудаления или разблокирования аварийного выхода в оболочке Exd (алюминий А или нержавейка Н), IP66/68, от −70 до +85 °C. 2- или 4-проводное включение.
Модели семейства
Спектрон-512-Exd-А-УДП-01 / -02 / -03алюминиевый сплав; 01 — пуск пожаротушения, 02 — пуск дымоудаления, 03 — аварийный выход
| Питание | 9…28 В |
| Ток дежурный (2 провода / 4 провода) | не более 0,03 / 5 мА |
| Ток «Пуск» | 3,3÷35 мА (по Rуст.) |
| Маркировка | 1Ex db IIC T6 Gb X / Ex tb IIIC T85 °C Db X |
| Масса | не более 1,2 кг |

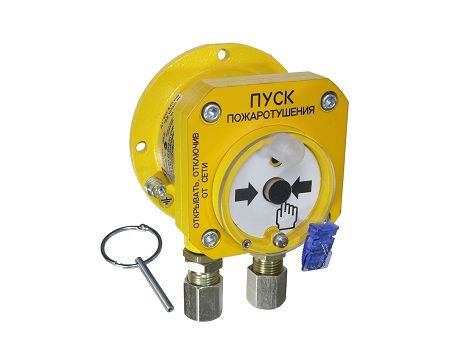

Спектрон-512-Exd-Н-УДП-01 / -02 / -03нержавеющая сталь
| Маркировка | PB Ex db I Mb X / 1Ex db IIC T6 Gb X / Ex tb IIIC T85 °C Db X |
| Масса | не более 2,8 кг |
| Климатическое исполнение | УХЛ1; ОМ1 |

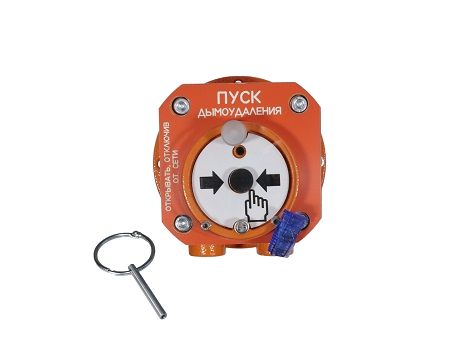

…-УДП-01/02/03-HART и …-Modbus4-проводное, HART / Modbus RTU
| Питание | 9…28 В |
| Ток дежурный / «Пуск» (HART) | не более 10 / 30 мА |
| Ток дежурный / «Пуск» (Modbus) | не более 10 / 10 мА |

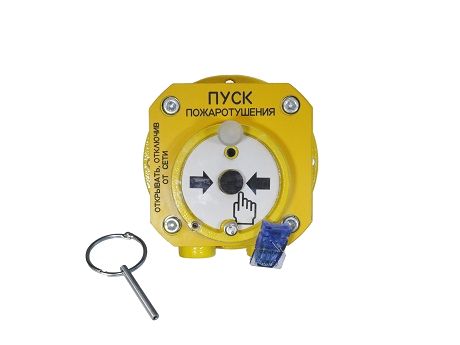

Спектрон-512-Exd-А/Н-УДП-01/02/03 исп.01по РЭ СПЕК.420529.000.001-76-02
| Питание | 9…28 В |
| Ток дежурный (2 провода / 4 провода) | не более 0,03 / 5 мА |
| Ток «Пуск» | 3,3÷35 мА |
Как это работает и подключается
- Нажатие приводного элемента (кнопки) после откидывания защитной крышки вниз переводит УДП в режим «Пуск»; светодиод горит постоянно и в ППК уходит сигнал «Пуск», пока кнопка не вернётся.
- Возврат в «Дежурный»: вставить в отверстие крышки снизу специальный ключ, ввернуть на 2 оборота по часовой стрелке, потянуть вниз — кнопка вернётся, вывернуть ключ. Светодиод в дежурном режиме — одинарные вспышки с периодом 4 с, «Неисправность» — с периодом 1 с.
- Пломба: эксплуатация без пломбы запрещена, повреждение или отсутствие пломбы равнозначно режиму «Пуск».
- Двухпроводное включение: дымовой или комбинированный шлейф ППК; в «Пуск» ток растёт по установочному резистору Rуст. (без резистора 3,3 мА, перемычка — 26 мА). Четырёхпроводное: отдельное питание, реле «Пуск» подключает в шлейф Rдоб; на зажимы «Rуст» ставится перемычка.
Монтаж
- Ток «Пуск» при 12 В по Rуст.: 5 мА — 1,2 кОм; 7 — 560 Ом; 10 — 270 Ом; 12 — 180 Ом; 15 — 100 Ом; 20 — 39 Ом; 25 — 5,6 Ом; 35 мА — 0.
- Rуст. (2 провода) / Rдоб. (4 провода), Rок.: Спектрон, Магистр, Гранит, ВЭРС — 270 / 820 Ом, 7,5 кОм; Сигнал-ВКА — 1200 / 820 Ом, 4,7 кОм; Сигнал ВК-4 — 560 / 1000 Ом; Рубеж АМП-4 — 270 / 1000 Ом; Сигнал-20П «тип ШС 1» — 270 / 1500 Ом; С2000-АСПТ — 270 / 1500 Ом.
- Свободный постоянный доступ; рекомендуется вводами вниз. Закрепить за крепёжные отверстия (4 шт.), отвернуть 4 винта и снять крышку, смонтировать, смазать уплотнительное кольцо ЦИАТИМ-221 (алюминиевый корпус), закрыть на 4 винта.
- Два отверстия М20*1,5 под кабельные вводы, пружинные клеммы 0,08–2,5 мм2, сечение рекомендуется 0,75 мм2. Бронированный кабель: 140 / 90 / 50 мм. Заземление болтом на корпусе; экран — заземлять в одной точке со стороны ППК.
Примеры
Пуск установки пожаротушения от руки
УДП-01 в зоне 1, 2, 21, 22 помещений и наружных установок.
Дымоудаление и аварийные выходы
УДП-02 запускает дымоудаление, УДП-03 разблокирует аварийный выход при пожаре.
Частые вопросы
Что значит 01, 02, 03?
01 — пуск пожаротушения, 02 — пуск дымоудаления, 03 — аварийный выход.
Как вернуть УДП в дежурный режим?
Специальным ключом из комплекта: ввернуть в отверстие крышки на 2 оборота и потянуть вниз.
Нюансы и грабли
- Запрещено: разукомплектовывать пары «корпус — крышка», касаться элементов оптронной пары, оставлять в корпусе оголённую броню, фольгу или оплётку экрана, прокладывать проводники в зоне оптронной пары.
- Без кабельных вводов и с вводами сторонних производителей без согласования эксплуатировать нельзя; кабель круглого сечения по диаметру ввода.
- На время тестирования и обслуживания отключить пожаротушение и оповещение: при испытании УДП можно запустить установку.
- Ток «Пуск» указан для 12 В; в диапазоне питания от 8 до 24 В он меняется не более чем на 10 %.
- РЭ расходится само с собой: в тексте перемычка в зажимах «Rуст» даёт 26 мА, а в таблице 35 мА соответствует 0 Ом. Расхождение крупное для расчёта шлейфа: закладывайте 35 мА как верхнюю границу и проверьте по факту.
- Не ронять на твёрдую поверхность с высоты более 0,1 м.
Документация
- Спектрон — РЭ на Спектрон-512-Exd-УДП (СПЕК.420529.000.001-26-05, -24-02 HART, -25-05 Modbus, -76-02 исп.01), описание протокола Modbus
