Спектрон · взрывозащищённые ручные пожарные извещатели в оболочке Exd, классы А и В по ГОСТ 34698-2020
Спектрон-512-Exd-ИПР — взрывозащищённый ручной пожарный извещатель (ИП 512): алюминий или нержавейка, классы А и В
Ручной извещатель для взрывоопасных зон в оболочке Exd (алюминий А, нержавейка Н), IP66/68, от -70 до +85 °С; 2- и 4-проводное включение, версии HART и Modbus.
Модели семейства
Спектрон-512-Exd-А-ИПР-А / -ВАлюминиевый корпус; класс А — активация одним действием, класс В — несколькими действиями (с пломбируемой защитной крышкой). Включение в шлейф по 2 или 4 проводам.
| Питание | 9…28 В |
| Подключение | 2- и 4-проводное |
| Ток в дежурном режиме (2 провода / 4 провода) | не более 0,03 / 5 мА |
| Ток в режиме «Пожар» | 3,3…35 мА, задаётся резистором Rуст. |
| Маркировка взрывозащиты | 1Ex db IIC T6 Gb X / Ex tb IIIC T85 °C Db X |
| Масса | не более 1,2 кг |
| Температура | -70…+85 °С |
| Степень защиты | IP66/68 |
| Климатическое исполнение | УХЛ-1; ОМ1 |
Спектрон-512-Exd-Н-ИПР-А / -ВТо же в корпусе из нержавеющей стали; маркировка допускает применение в шахтах и рудниках (группа I).
| Маркировка взрывозащиты | PB Ex db I Mb X / 1Ex db IIC T6 Gb X / Ex tb IIIC T85 °C Db X |
| Масса | не более 2,8 кг |
| Питание | 9…28 В |
| Подключение | 2- и 4-проводное |
Спектрон-512-Exd-А/Н-ИПР-А/В исп.01Исполнение 01 (РЭ СПЕК.420529.000.001-70-02): нижний предел рабочей температуры -55 °С вместо -70 °С.
| Питание | 9…28 В |
| Подключение | 2- и 4-проводное |
| Ток в дежурном режиме (2 провода / 4 провода) | не более 0,03 / 5 мА |
| Ток в режиме «Пожар» | 3,3…35 мА |
| Температура | -55…+85 °С |
| Масса (алюминий / нержавеющая сталь) | не более 1,2 / 2,8 кг |
Спектрон-512-Exd-А/Н-ИПР-А/В-HART4-проводное включение, аналоговый токовый выход по протоколу HART.
| Подключение | 4-проводное |
| Питание | 9…28 В |
| Ток в дежурном режиме | не более 10 мА |
| Ток в режиме «Пожар» | не более 30 мА |
| Токовый выход HART | неисправность — 2,0 мА, норма — 4,0 мА, пожар — 18,0 мА (допуск ±0,6 мА) |
| Температура | -70…+85 °С |
| Масса (алюминий / нержавеющая сталь) | не более 1,2 / 2,8 кг |

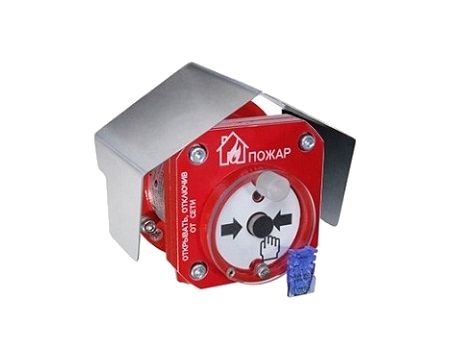

Спектрон-512-Exd-А/Н-ИПР-А/В-Modbus4-проводное включение, интерфейс RS-485 Modbus RTU. В РЭ перечислены исполнения Н-ИПР-А, А-ИПР-В и Н-ИПР-В.
| Подключение | 4-проводное |
| Питание | 9…28 В |
| Ток в дежурном режиме | не более 10 мА |
| Ток в режиме «Пожар» | не более 10 мА |
| Температура | -70…+85 °С |
| Масса (алюминий / нержавеющая сталь) | не более 1,2 / 2,8 кг |
Как это работает и подключается
- Извещатель передаёт в шлейф тревожное извещение при нажатии приводного элемента (кнопки); светодиод при этом горит постоянно.
- Класс А: поднять защитную крышку поворотом вверх и нажать кнопку. Класс В: открыть защитную крышку поворотом вниз — пломбировочная проволока рвётся — и нажать кнопку.
- Возврат в «Дежурный»: вставить в отверстие крышки снизу специальный ключ, ввернуть на 2 оборота по часовой стрелке, потянуть вниз — кнопка вернётся, вывернуть ключ против часовой стрелки, закрыть защитную крышку; у класса В — опломбировать стальной низкоуглеродистой витой проволокой диаметром до 0,2 мм.
- Светодиод: «Дежурный» — одинарные вспышки с периодом 4 с, «Пожар» — постоянное свечение, «Неисправность» — одинарные вспышки с периодом 1 с.
- 2-проводное включение: тип шлейфа ППК — дымовой или комбинированный; «Пожар» определяется током потребления, который задаётся установочным резистором Rуст. от 3,3 до 35 мА. Без резистора на клеммах «Rуст.» ток 3,3 мА.
- 4-проводное включение: питание от отдельного источника; при нажатии кнопки срабатывает реле «Пожар» и подключает в шлейф ППК добавочный резистор Rдоб. на свободную клемму «*» (она гальванически развязана); на клеммы «Rуст.» при этом обязательно ставится перемычка.
- Версия Modbus: RS-485 Modbus RTU, формат 8 бит данных, без паритета, 2 стоповых бита; по умолчанию 19200 бод и адрес 001, в приборах выпуска с 2020 года — 115200 бод и адрес 127. Функции: 04h чтение регистров, 06h запись регистра, 07h чтение регистра состояния, 2Bh чтение модификации и серийного номера. Адрес и скорость лежат в регистре 0x0001 (адрес от 1 до 127).
- Версия HART: токовый сигнал 2,0 мА — неисправность, 4,0 мА — норма, 18,0 мА — пожар.
Монтаж
- Место — со свободным постоянным доступом; рекомендуется ставить кабельными вводами вниз. Монтаж по проекту.
- Порядок: осмотреть корпус, приводной элемент, уплотнения вводов, крепёж и заземление; закрепить извещатель за 4 крепёжных отверстия; отвернуть 4 винта и снять крышку; выполнить электромонтаж; смазать уплотнительное кольцо смазкой ЦИАТИМ-221 и закрыть крышку на 4 винта (для алюминиевого корпуса).
- Заземлить винтом на корпусе. Два отверстия М20*1,5 под кабельные вводы; вводы слегка затянуть ключом, чтобы уплотнительное кольцо деформировалось, и законтрить гайкой. Пружинные клеммы на провода 0,08…2,5 мм², рекомендуется 0,75 мм².
- Кабель круглого сечения, наружным диаметром (для бронированного — диаметром поясной изоляции) от 8 до 10 мм; линии связи — вдали от силовых; экран заземлять только в одной точке со стороны ППК.
- Бронированный кабель: снять наружную изоляцию на 140 мм, броню на 90 мм, внутреннюю изоляцию на 50 мм.
- Ток «Пожар» при 12 В по Rуст.: 5 мА — 1,2 кОм; 7 мА — 560 Ом; 10 мА — 270 Ом; 12 мА — 180 Ом; 15 мА — 100 Ом; 20 мА — 39 Ом; 25 мА — 5,6 Ом; 35 мА — перемычка (0 Ом).
- Номиналы Rуст. (2 провода) / Rдоб. (4 провода) / Rок. для популярных ППК: Спектрон, Магистр, Гранит, ВЭРС — 270 / 820 Ом / 7,5 кОм; Сигнал-ВКА — 1200 / 820 Ом / 4,7 кОм; Сигнал ВК-4 — 560 / 1000 Ом / 4,7 кОм; Рубеж АМП-4 — 270 / 1000 Ом / 4,7 кОм; Сигнал-20П «тип ШС 1» и С2000-АСПТ — 270 / 1500 Ом / 4,7 кОм.
- Техобслуживание не реже раза в год: внешний осмотр, чистка, проверка перехода в «Пожар» нажатием; по РЭ снять переднюю часть (4 винта), нажать кнопку, обработать изнутри шток смазкой WD-40, несколько раз отщёлкнуть ключом возврата, убрать остатки сухой ветошью. На время ТО отключить пожаротушение.
Примеры
Ручной пост на взрывоопасной установке
Наружные установки и помещения во взрывоопасных зонах 1, 2, 21 и 22, а также подземные выработки шахт, рудников и их наземные строения.
Класс В против случайных нажатий
Исполнения ИПР-В: защитная крышка опломбирована проволокой и рвёт её при открывании; чтобы подать «Пожар», нужно открыть крышку и нажать кнопку.
Подключение к ППК с разными схемами
2-проводное в дымовой или комбинированный шлейф, 4-проводное с отдельным питанием — на сухой контакт; версии HART и Modbus — в системы с цифровым опросом.
Частые вопросы
Чем класс А отличается от класса В?
Класс А — активация одним действием: поднять защитную крышку и нажать кнопку. Класс В — несколькими действиями: защитная крышка опломбирована проволокой, при открывании она рвётся.
Как вернуть извещатель в дежурный режим?
Специальным ключом из комплекта: ввернуть в отверстие крышки снизу на 2 оборота по часовой стрелке и потянуть вниз, затем вывернуть ключ и закрыть защитную крышку.
Как выбрать Rуст.?
По таблице тока «Пожар» или по списку ППК в РЭ; для популярных приборов (Спектрон, Магистр, Гранит, ВЭРС, Рубеж АМП-4, С2000-АСПТ) в РЭ для них указано 270 Ом при 2-проводном включении (Сигнал-ВКА — 1200 Ом, Сигнал ВК-4 — 560 Ом).
Срок службы и гарантия?
Максимальный срок службы 10 лет; гарантия 18 месяцев со дня ввода в эксплуатацию, но не более 24 месяцев со дня выпуска.
Нюансы и грабли
- Во время тестирования и ТО система пожаротушения и оповещения должна быть отключена — иначе сработают исполнительные устройства.
- Запрещено разукомплектовывать пары «корпус — крышка»: каждый прибор калибруется индивидуально.
- Не касаться элементов оптронной пары и не прокладывать проводники в зоне её действия; не оставлять в корпусе оголённую броню, фольгу или оплётку экрана.
- ППК «не видит» тревогу: чаще всего не установлен Rуст. (Rдоб.) или его номинал не подходит для этого ППК.
- При 4-проводном включении не забыть перемычку на клеммах «Rуст.».
- Вода в корпусе — неплотно закрыта крышка или плохо смонтированы вводы: проверить прокладку и вводы. За влагозащиту при монтаже отвечает монтажная организация; перед закрытием корпус должен быть сухим.
- Вводы сторонних производителей без согласования не применять; эксплуатировать без кабельных вводов и кабелем некруглого сечения нельзя.
- Не ронять на твёрдую поверхность с высоты более 0,1 м.
- Ток «Пожар» дан для 12 В; в диапазоне питания 8…24 В он меняется не более чем на 10 %.
- РЭ расходится само с собой: в тексте сказано, что перемычка на клеммах «Rуст.» даёт 5 мА, а в таблице 35 мА соответствует 0 Ом. Проверьте по факту, прежде чем закладывать ток в расчёт шлейфа.
Документация
- Спектрон — РЭ на ИП 512 Спектрон-512-Exd-ИПР-А/В (СПЕК.420529.000.001-23-05 РЭ)
- Спектрон — РЭ на версию HART (СПЕК.420529.000.001-21-02 РЭ)
- Спектрон — РЭ на версию Modbus (СПЕК.420529.000.001-22-05 РЭ)
- Спектрон — РЭ на исп.01 (СПЕК.420529.000.001-70-02 РЭ)
- Спектрон — Описание протокола MODBUS для извещателей
