Спектрон · взрывозащищённые ручные УДП с выдвижным приводным элементом и защитным элементом
Спектрон-535-Exd-УДП — взрывозащищённое устройство дистанционного пуска: пожаротушение, дымоудаление, аварийный выход
Ручной пуск пожаротушения, дымоудаления или аварийного выхода: сдвинуть защитный элемент вниз и вытянуть привод. Оболочка Exd (алюминий А или нержавейка Н), IP66/68, от −70 до +85 °C.
Модели семейства
Спектрон-535-Exd-А-УДП-01 / -02 / -03алюминий; 01 — пуск пожаротушения, 02 — пуск дымоудаления, 03 — аварийный выход
| Питание | 9…28 В |
| Ток дежурный (2 провода / 4 провода) | не более 0,03 / 5 мА |
| Ток «Пуск» | 3,3÷35 мА |
| Время перехода в режим «Пожар» | 2 ± 0,5 с |
| Маркировка | 1Ex db IIC T6 Gb X / Ex tb IIIC T85 °C Db X |
| Масса / габариты | не более 1,3 кг / 156х130х98 мм |

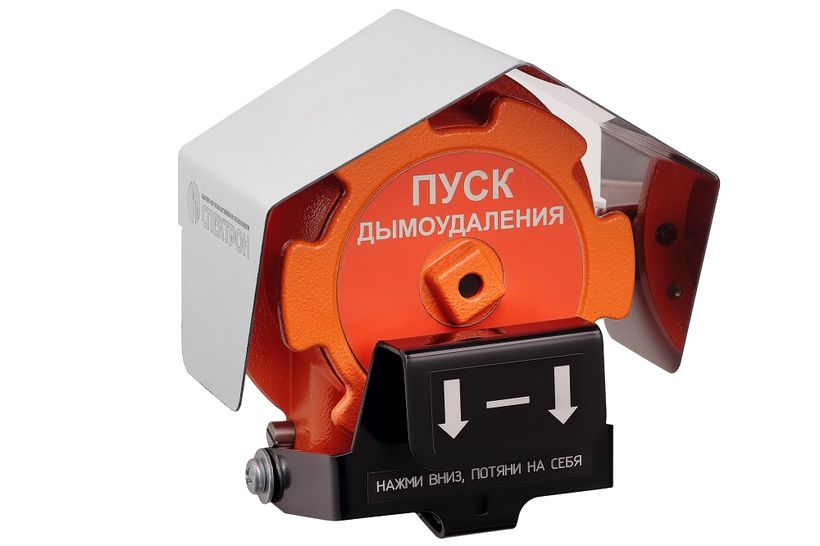

Спектрон-535-Exd-Н-УДП-01 / -02 / -03нержавеющая сталь
| Маркировка | PB Ex db I Mb X / 1Ex db IIC T6 Gb X / Ex tb IIIC T85 °C Db X |
| Масса / габариты | не более 2,8 кг / 143х130х98 мм |
| Климатическое исполнение | УХЛ1; ОМ1 |
…-УДП-01/02/03-HART и …-Modbus4-проводное
| Питание | 9…28 В |
| Ток дежурный / «Пуск» (HART) | не более 10 / 30 мА |
| Ток дежурный / «Пуск» (Modbus) | не более 10 / 10 мА |
Как это работает и подключается
- Пуск: сместить вниз защитный элемент и вытянуть на себя приводной элемент до фиксации — УДП переходит в «Пуск», светодиод горит постоянно.
- Возврат: вставить специальный ключ в отверстие приводного элемента и ввернуть на 3–4 оборота по часовой стрелке, небольшим усилием потянуть ключ на себя и одновременно утопить приводной элемент до упора, поднять защитный элемент, вывернуть ключ. Светодиод в дежурном режиме — одинарные вспышки с периодом 4 с.
- Стандартная конфигурация: реле «Пуск» и оптореле «Неисправность». Работает по 2- и 4-проводной схеме.
- Двухпроводное: ток «Пуск» от 3,3 до 35 мА по Rдоб (без резистора 3,3 мА, с перемычкой 35 мА). Четырёхпроводное: отдельное питание, перемычка в зажимах «Rдоб», реле подключает в шлейф ППК токозадающий резистор Rт.з.
- Ток «Пуск» указан для 12 В; в диапазоне питания от 9 до 28 В он меняется не более чем на 10 %.
Монтаж
- Ток «Пуск» по Rдоб при 12 В: 5 мА — 1,2 кОм; 7 — 560 Ом; 10 — 270 Ом; 12 — 180 Ом; 15 — 100 Ом; 20 — 39 Ом; 25 — 5,6 Ом; 35 мА — 0.
- Место с лёгким доступом, вводами вниз. Сместить защитный элемент вниз, вытянуть приводной элемент до фиксации, открутить крышку, выполнить монтаж, смазать уплотнение ЦИАТИМ-221 (алюминиевый корпус), закрутить крышку ключом на 19 с моментом не менее 15 Нм.
- Два отверстия М20*1,5 под кабельные вводы, клеммы 0,08–2,5 мм2, провода не менее 0,75 мм2. Бронированный кабель: 140 / 80 / 50 мм. Заземление болтом на корпусе.
Примеры
Взрывоопасные зоны 1, 2, 21, 22
Помещения и наружные установки, а также подземные выработки шахт и рудников.
Системы пожаротушения, дымоудаления, эвакуации
Ручной пуск установки или разблокирование аварийного выхода.
Частые вопросы
Как запустить пуск?
Сместить вниз защитный элемент и вытянуть приводной элемент на себя до фиксации.
Что значит 01, 02, 03?
01 — пуск пожаротушения, 02 — пуск дымоудаления, 03 — аварийный выход.
Нюансы и грабли
- Запрещено: эксплуатировать без крышки или с не затянутой крышкой, без кабельных вводов, с некруглым кабелем или кабелем не по диаметру ввода, ронять с высоты более 0,1 м.
- Схему подключения менять без согласования с производителем нельзя.
- На время тестирования и обслуживания отключить пожаротушение и оповещение — иначе возможен запуск установки.
- Возврат привода — только специальным ключом из комплекта.
Документация
- Спектрон — РЭ на Спектрон-535-Exd-УДП (СПЕК.420529.000.001-20-07, -18-03 HART, -19-05 Modbus), описание протокола Modbus
