Спектрон-535-Exd-ИПР — взрывозащищённый ручной пожарный извещатель (ИП 535): алюминий или нержавейка, классы А и В
Ручной извещатель в оболочке Exd (алюминий А или нержавеющая сталь Н): «Пожар» подаётся выдергиванием приводного элемента, IP66/68, от -70 до +85 °С; есть версии HART и Modbus.
Модели семейства
Спектрон-535-Exd-А-ИПР-А / -ВАлюминиевый корпус; класс А — одно действие (потянуть привод вниз), класс В — несколько (сместить защитный элемент и вытянуть привод).
| Питание | 9…28 В |
| Подключение | 2- и 4-проводное |
| Ток в дежурном режиме (2 провода / 4 провода) | не более 0,03 / 5 мА |
| Ток в режиме «Пожар» | 3,3…35 мА по Rдоб |
| Время перехода в «Пожар» | 2 ± 0,5 с |
| Маркировка взрывозащиты | 1Ex db IIC T6 Gb X / Ex tb IIIC T85 °C Db X |
| Габариты ИПР-А / ИПР-В | 156х130х74 / 156х130х98 мм |
| Масса | не более 1,3 кг |
| Температура | -70…+85 °С |
| Степень защиты | IP66/68 |
Спектрон-535-Exd-Н-ИПР-А / -ВТо же в нержавеющей стали; маркировка допускает шахты и рудники (группа I).
| Маркировка взрывозащиты | PB Ex db I Mb X / 1Ex db IIC T6 Gb X / Ex tb IIIC T85 °C Db X |
| Габариты ИПР-А / ИПР-В | 140х130х74 / 143х130х98 мм |
| Масса | не более 2,8 кг |
| Климатическое исполнение | УХЛ1; ОМ1 |
Спектрон-535-Exd-А/Н-ИПР-В-HART4-проводное включение, токовый выход HART.
| Подключение | 4-проводное |
| Питание | 9…28 В |
| Ток в дежурном режиме | не более 10 мА |
| Ток в режиме «Пожар» | 30 мА |
| Токовый выход HART | неисправность — 2,0 мА, норма — 4,0 мА, пожар — 18,0 мА (допуск ±0,6 мА) |
| Габариты (алюминий / нержавеющая сталь) | 156х130х98 / 143х130х98 мм |
| Масса (алюминий / нержавеющая сталь) | не более 1,3 / 2,8 кг |

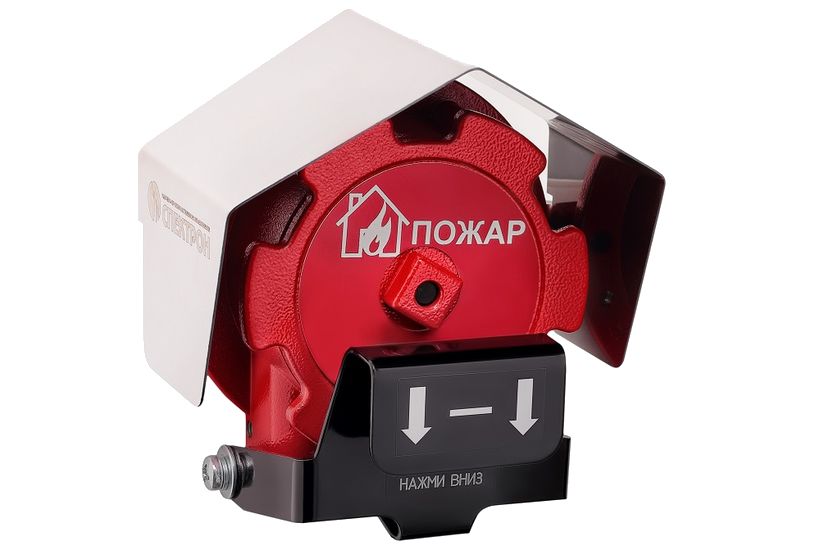

Спектрон-535-Exd-А/Н-ИПР-В-Modbus4-проводное включение, интерфейс RS-485 Modbus RTU.
| Подключение | 4-проводное |
| Питание | 9…28 В |
| Ток в дежурном режиме | не более 10 мА |
| Ток в режиме «Пуск» | 10 мА |
| Время перехода в «Пожар» | 2 ± 0,5 с |
| Габариты (алюминий / нержавеющая сталь) | 156х130х98 / 143х130х98 мм |
| Масса (алюминий / нержавеющая сталь) | не более 1,3 / 2,8 кг |
Как это работает и подключается
- Извещатель передаёт в шлейф тревожное извещение при выдёргивании приводного элемента, рассчитан на круглосуточную работу с ППК. Стандартная конфигурация — реле «Пожар» и оптореле «Неисправность».
- Класс А: потянуть приводной элемент вниз — режим «Пожар», светодиод горит постоянно. Возврат: специальный ключ в паз слева от привода, небольшим усилием вдавить блокировочный штифт в корпус, поднять привод вверх до упора, убрать ключ; светодиод перейдёт на одинарные вспышки с периодом 4 с.
- Класс В: сместить вниз защитный элемент и вытянуть приводной элемент на себя до фиксации. Возврат: вставить специальный ключ в отверстие привода и ввернуть на 3–4 оборота по часовой стрелке, небольшим усилием потянуть ключ на себя и одновременно утопить привод до упора, поднять защитный элемент, вывернуть ключ.
- Индикатор (красный): дежурный режим — одинарные вспышки с периодом 4 с, «Пожар» — постоянное свечение.
- 2-проводное включение: тип шлейфа ППК — дымовой или комбинированный; ток «Пожар» от 3,3 до 35 мА задаётся резистором Rдоб. Без резистора на клеммах «Rдоб» — 3,3 мА, с перемычкой — 35 мА.
- 4-проводное включение: отдельное питание, на клеммы «Rдоб» обязательно ставится перемычка; при «Пожаре» реле подключает в шлейф ППК токозадающий резистор Rт.з на свободную гальванически развязанную клемму «*». Номинал Rт.з берут из документации на ППК.
- Версия Modbus: регистр состояния — D7 флаг «Пожар», D6 флаг «Неисправность»; в регистре управления D5 разрешает или запрещает фиксацию режима «Пожар» и «Неисправность» (заводская установка — фиксация разрешена). По умолчанию 19200 бод и адрес 001; в приборах выпуска с 2020 года — 115200 бод и адрес 127. Формат: 8 бит данных, без паритета, 2 стоповых бита; функции 04h, 06h, 07h, 2Bh.
- Версия HART: 2,0 мА — неисправность, 4,0 мА — норма, 18,0 мА — пожар.
Монтаж
- Место с лёгким доступом, рекомендуется вводами вниз. Монтаж по утверждённому проекту.
- Порядок: осмотреть корпус, привод, уплотнения вводов, крепёж и заземление; разметить и закрепить; отвести приводной элемент и открутить крышку; выполнить электромонтаж; при необходимости обновить смазку ЦИАТИМ-221 (алюминиевый корпус) и закрутить крышку ключом на «19» с моментом не менее 15 Нм.
- Привод возвращают только специальным ключом из комплекта поставки.
- Заземление — болтом на корпусе. Два отверстия М20*1,5 под кабельные вводы; клеммы на провода 0,08…2,5 мм², рекомендуется не менее 0,75 мм². При трубной разводке муфта навинчивается на штуцер G1/2 или G3/4.
- Бронированный кабель: снять наружную изоляцию на 140 мм, броню на 80 мм, внутреннюю изоляцию на 50 мм.
- Ток «Пожар» по Rдоб при 12 В: 5 мА — 1,2 кОм; 7 мА — 560 Ом; 10 мА — 270 Ом; 12 мА — 180 Ом; 15 мА — 100 Ом; 20 мА — 39 Ом; 25 мА — 5,6 Ом; 35 мА — 0.
- Rдоб (2 провода) / Rт.з (4 провода) / Rок для ППК: Спектрон, Магистр, Гранит, ВЭРС — 270 / 820 Ом / 7,5 кОм; Сигнал-ВКА — 1200 / 820 Ом / 4,7 кОм; Сигнал ВК-4 — 560 / 1000 Ом / 4,7 кОм; Рубеж АМП-4 — 270 / 1000 Ом / 4,7 кОм; Сигнал-20П «тип ШС 1» и С2000-АСПТ — 270 / 1500 Ом / 4,7 кОм.
- Линия питания 9…28 В; допускается переполюсовка при номинальном 24 В при длительности импульса «+» не менее 700 мс и импульса «-» 50…100 мс. Линию связи — вдали от силовых, пересечение под прямым углом; экран присоединить к клемме «земля» заземлённого ППК и заземлять только в одной точке.
- Осмотр и проверка перехода в тревожный режим выдёргиванием привода — не реже раза в год; перед ТО отключить пожаротушение.
Примеры
Ручной пост на взрывоопасной установке
Помещения и наружные установки во взрывоопасных зонах 1, 2, 21 и 22, подземные выработки шахт, рудников и их наземные строения.
Класс В для мест со случайными касаниями
Перед выдёргиванием привода нужно сместить вниз защитный элемент — одним движением «Пожар» не подать.
Цифровые системы
токовый выход HART или Modbus RTU по RS-485 вместо сухого контакта на ППК.
Частые вопросы
Чем класс А отличается от класса В?
Класс А — активация одним действием, класс В — несколькими (с защитным элементом).
Срок службы и гарантия?
Гарантия 18 месяцев со дня ввода в эксплуатацию, но не более 24 месяцев со дня выпуска; срок хранения в упаковке изготовителя без переконсервации — не более 2 лет.
Нюансы и грабли
- Перед тестированием и ТО отключить пожаротушение и оповещение, иначе возможен пуск установки.
- Запрещено: эксплуатировать без крышки или с незатянутой крышкой, без кабельных вводов, с кабелем некруглого сечения или с наружным диаметром, не подходящим вводу, ронять с высоты более 0,1 м.
- Менять схему подключения без согласования с производителем нельзя.
- ППК не реагирует на тревогу — чаще всего не установлен Rдоб (Rт.з) или его номинал не подходит этому ППК.
- При 4-проводном включении не забыть перемычку на клеммах «Rдоб».
- Снимать извещатель, не отключив от сети, категорически запрещено.
- Вода в корпусе — плохо закрыта крышка или вводы; ответственность за сухость и герметичность при монтаже на монтажной организации.
- РЭ версии Modbus (ИПР-В) описывает запуск так же, как для класса А — потянуть привод вниз, без защитного элемента; уточняйте по конкретному изделию.
- В диапазоне питания 9…28 В ток «Пожар» меняется не более чем на 10 %.
Документация
- Спектрон — РЭ на ИП 535 Спектрон-535-Exd-ИПР-А/В (СПЕК.420529.000.001-17-07 РЭ)
- Спектрон — РЭ на версию HART (СПЕК.420529.000.001-15-03 РЭ)
- Спектрон — РЭ на версию Modbus (СПЕК.420529.000.001-16-06 РЭ)
- Спектрон — Описание протокола MODBUS
