Спектрон · взрывозащищённые ручные пожарные извещатели в полиамидном корпусе, искробезопасная цепь Exi и герметизация компаундом Exm, класс В

Спектрон-535-Exi/Exm-ИПР-В — пластиковый ручной пожарный извещатель для взрывоопасных зон (зона 0 и выше)

Ручной извещатель класса В в красном полиамидном корпусе: разбить защитное стекло и нажать кнопку. Exi — искробезопасная цепь, Exm — герметизация компаундом; IP66/68, от -60 до +70 °С.

Ручные пожарные извещатели Спектрон-535-Exi/Exm-ИПР-В

Модели семейства

Спектрон-535-Exi-ИПР-ВИскробезопасная электрическая цепь, 2-проводное включение в шлейф.

Маркировка взрывозащиты	РО Ex ia I Ma X / 0Ex ia IIC T6 Ga X / Ex ia IIIC T200 85°C Da X
Подключение	2-проводное
Питание	9…28 В
Ток в дежурном режиме	не более 0,02 мА
Ток в режиме «Пожар»	2,5…26 мА по Rдоб
Время технической готовности	не менее 60 с
Габариты	132х130х67 мм
Масса	не более 1,3 кг
Температура	-60…+70 °С
Степень защиты	IP66/68

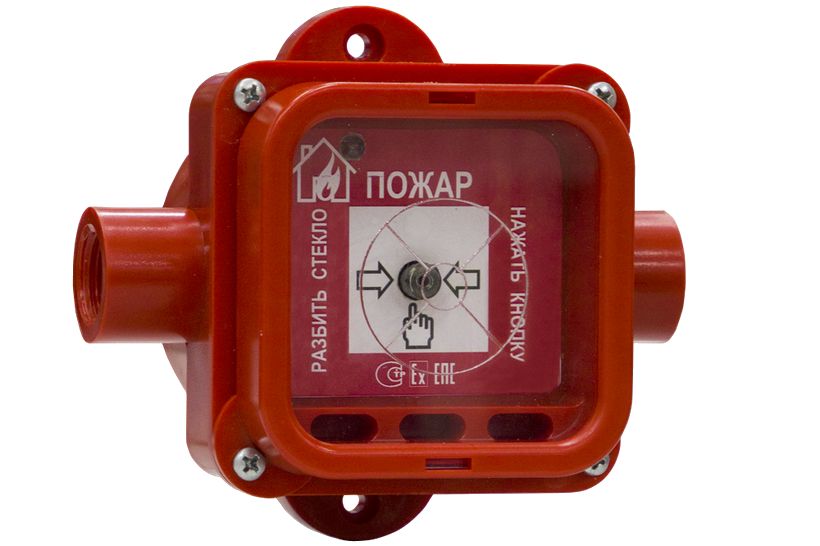

Спектрон-535-Exm-ИПР-ВГерметизация компаундом, 2-проводное включение в шлейф.

Маркировка взрывозащиты	PП Ex eb mb I Mс X / 1Ex eb mb IIC T6 Gb X
Подключение	2-проводное
Питание	9…28 В
Ток в режиме «Пожар»	2,5…26 мА по Rдоб

Спектрон-535-Exi-ИПР-В исп.01Искробезопасное исполнение с 4-проводным включением и реле.

Подключение	4-проводное
Маркировка взрывозащиты	РО Ex ia I Ma X / 0Ex ia IIC T6 Ga X / Ex ia IIIC T200 85°C Da X

Спектрон-535-Exm-ИПР-В исп.01Исполнение с герметизацией компаундом и 4-проводным включением; по таблице РЭ ток «Пожар» 35 мА.

Подключение	4-проводное
Ток в режиме «Пожар»	35 мА
Маркировка взрывозащиты	PП Ex eb mb I Mс X / 1Ex eb mb IIC T6 Gb X

Как это работает и подключается

Класс В: чтобы подать «Пожар», нужно разбить защитное стекло и нажать приводной элемент (кнопку); светодиод горит постоянно. В дежурном режиме — одинарные вспышки с периодом 4 с.
Возврат в «Дежурный» делается со вскрытием корпуса: обесточить шлейф, вывернуть винты и снять крышку, очистить посадочное место и прокладку от осколков, ввернуть ключ в приводной элемент и вытянуть его, поставить на резиновую прокладку новое (запасное) защитное стекло, закрыть крышку, подать напряжение на шлейф.
2-проводное включение: тип шлейфа ППК — дымовой или комбинированный; ток «Пожар» от 2,5 до 26 мА задаётся Rдоб. Без резистора — 2,5 мА.
4-проводное (исп.01): питание отдельное; на клеммы «Rуст.» ставится перемычка; реле подключает в шлейф Rдоб. Алгоритм реле задаёт перемычка XP1: реле замыкается или размыкается при сработке.
Параметры ППК или барьера для Exi (Ui / Ii): 12 В / 500 мА, 24 В / 100 мА, 28 В / 70 мА; Ci 16,2 нФ, Li 1 мкГн; уровень не ниже «ia» для группы IIC. Если у ППК и источника питания нет искробезопасного выхода — барьер искрозащиты с максимальным током более 100 мА (при 12 В).
Знак X в маркировке: протирать поверхность только влажной тканью.

Монтаж

Место со свободным постоянным доступом; рекомендуется вводами вниз. Монтаж по проекту.
Порядок: распаковать, проверить комплект (извещатель, специальный ключ, 2 пластиковых кабельных ввода, паспорт), осмотреть корпус и вводы, разметить крепление по корпусу, вывернуть винты и снять крышку с защитным стеклом, закрепить извещатель за крепёжные отверстия (2 шт.).
Кабели завести через вводы, подключить по схеме и проекту, при необходимости установить Rдоб и Rок; вводы затянуть с небольшим усилием, чтобы уплотнительное кольцо деформировалось; закрыть крышкой с защитным стеклом и затянуть винты. Наружный диаметр кабеля 4…7 мм.
Для исп.01 с 4-проводной схемой и выходом реле выставить перемычку XP1 по проекту.
Монтаж — при температуре не ниже -45 °С.
Ток «Пожар» по Rдоб при 12 В: 5 мА — 1210 Ом; 7 мА — 560 Ом; 10 мА — 270 Ом; 12 мА — 180 Ом; 15 мА — 100 Ом; 20 мА — 39 Ом; 26 мА — 5,6 Ом.
Rуст. (2 провода) / Rдоб. (4 провода) / Rок. для ППК: Спектрон, Магистр, Гранит, ВЭРС — 270 / 820 Ом / 7,5 кОм; Сигнал-ВКА — 1200 / 820 Ом / 4,7 кОм; Сигнал ВК-4 — 560 / 1000 Ом / 4,7 кОм; Рубеж АМП-4 — 270 / 1000 Ом / 4,7 кОм; Сигнал-20П «тип ШС 1» и С2000-АСПТ — 270 / 1500 Ом / 4,7 кОм.
На время ТО отключить пожаротушение; срок ТО задаёт регламент организации.

Примеры

Зоны 0, 1, 2, 20, 21, 22

Помещения и открытые площадки, а также подземные выработки шахт, рудников и их наземные строения.

Искробезопасный шлейф ППК

Exi подключают к ППК или источнику питания с искробезопасными цепями либо через барьер искрозащиты.

Частые вопросы

Где можно ставить по зонам?

Во взрывоопасных зонах 0, 1, 2, 20, 21 и 22 помещений и открытых площадок, а также в подземных выработках шахт, рудников и их наземных строениях.

Чем Exi отличается от Exm?

Exi — искробезопасная электрическая цепь, её нужно питать от ППК или барьера с искробезопасными параметрами; Exm — герметизация компаундом.

Срок службы и гарантия?

Гарантия 18 месяцев со дня ввода в эксплуатацию, но не более 24 месяцев со дня выпуска; наработка на отказ не менее 60 000 ч.

Нюансы и грабли

После срабатывания без запасного защитного стекла дежурный режим не вернуть: стекло меняют при каждом возврате. Возврат делают только на обесточенном шлейфе.
Во взрывоопасной среде при включённом напряжении извещатель не открывать; монтировать и демонтировать только без напряжения в подключённых линиях.
Запрещено: чистить сухой ветошью и абразивами, эксплуатировать с повреждёнными элементами взрывозащиты, в агрессивной среде, ронять с высоты более 0,1 м, подключать без кабельных вводов и кабелем некруглого сечения.
На время тестирования и ТО отключить пожаротушение и оповещение — иначе возможна нежелательная активация.
Вода в корпусе — неплотно закрыта крышка или плохо смонтированы вводы; проверить прокладку и вводы; ответственность за сухость и герметичность на монтажной организации.
Ток «Пожар» задан для 12 В; в диапазоне питания от 8 до 24 В он меняется не более чем на 10 %.
Таблица РЭ не однозначна по току «Пожар» исп.01: 35 мА указано напротив Exm-ИПР-В исп.01, для Exi-исп.01 значения нет — уточняйте у производителя.

Документация

Спектрон — РЭ на ИП 535 Спектрон-535-Exi/Exm-ИПР-В (СПЕК.420529.000.001-74-01 РЭ)
