Спектрон-535-Exi/Exm-УДП — взрывозащищённые устройства дистанционного пуска

Взрывозащищённые УДП в полиамидном корпусе IP66/68 для пуска пожаротушения (жёлтый), дымоудаления (оранжевый) и аварийного выхода (зелёный); искробезопасное Exi и компаундное Exm исполнения.

Устройства дистанционного пуска Спектрон-535-Exi/Exm-УДП

Модели семейства

Спектрон-535-Exi/Exm-УДП-01Пуск пожаротушения, корпус жёлтый, надпись «ПУСК ПОЖАРОТУШЕНИЯ».

Подключение

2-проводное; исп. 01 — 4-проводное

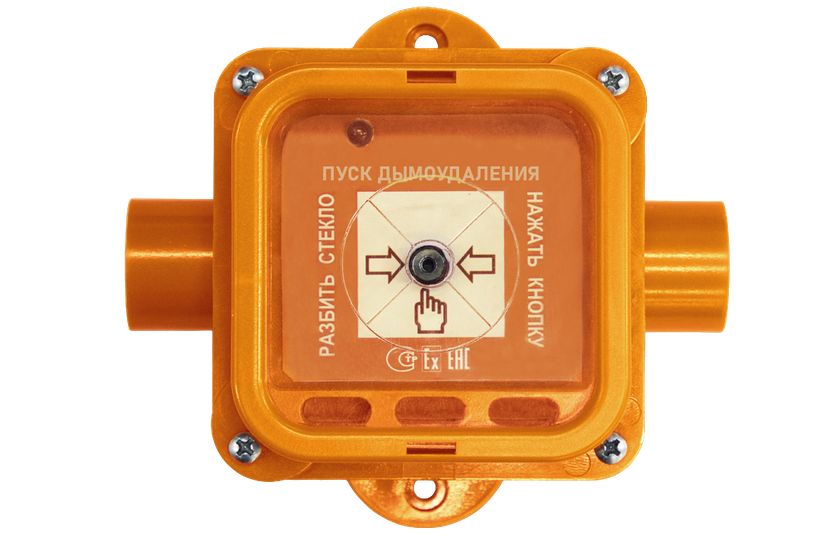

Спектрон-535-Exi/Exm-УДП-02Пуск дымоудаления, корпус оранжевый, надпись «ПУСК ДЫМОУДАЛЕНИЯ».

Подключение

2-проводное; исп. 01 — 4-проводное

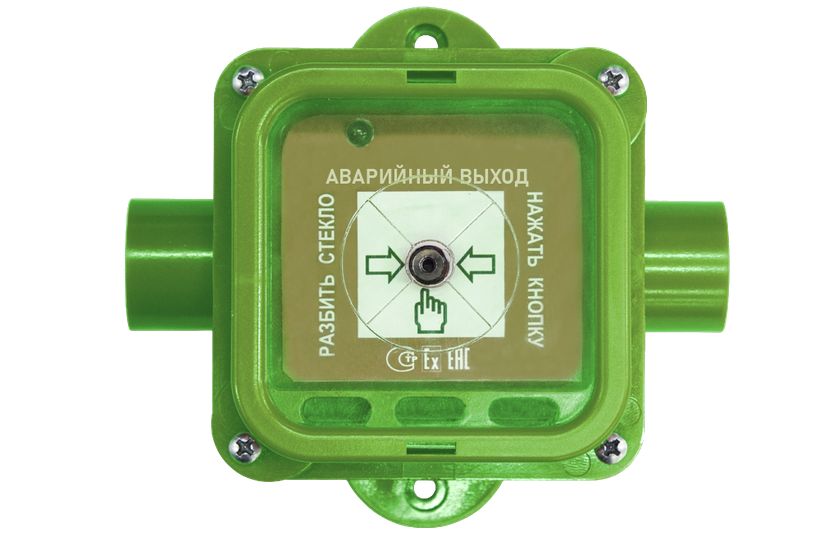

Спектрон-535-Exi/Exm-УДП-03Аварийный выход, корпус зелёный, надпись «АВАРИЙНЫЙ ВЫХОД».

Подключение

2-проводное; исп. 01 — 4-проводное

Общие характеристикиКласс В по ГОСТ Р 53325-2012, защитное стекло, класс защиты III.

Питание	9…28 В
Ток в дежурном режиме	0,02 мА
Ток в режиме сработки	2,5 мА
Время технической готовности	60 с
Габариты	132х130х67 мм
Масса	1,3 кг
Температура	-60…+70 °С
Степень защиты	IP66/68
Наработка на отказ	60000 ч
Кабель	наружный диаметр 4…7 мм

Как это работает и подключается

Сигнал пуска подают так: разбить защитное стекло и нажать приводной элемент; светодиод горит постоянно, в линию уходит сигнал «Пуск». В дежурном режиме светодиод вспыхивает раз в 4 с.
2 провода: «Пуск» — изменение тока от 2,5 до 26 мА, задаётся резистором Rдоб; тип шлейфа ППК — дымовой или комбинированный. 4 провода (исп. 01): отдельное питание, реле «Пуск» подключает в шлейф Rдоб; на клеммы «Rуст» ставят перемычку.
Взрывозащита: Exi — PO Ex ia I Ma X / 0Ex ia IIC T6 Ga X / Ex ia IIIC T200 85°C Da X; Exm — PП Ex eb mb I Mc X / 1Ex eb mb IIC T6 Gb X.

Монтаж

Устанавливают вводными устройствами вниз, доступ к устройству должен быть свободным.
Exi: подключать к ППК и источникам питания с искробезопасными цепями: Ui = 12 В при Ii = 500 мА, Ui = 24 В при 100 мА, Ui = 28 В при 70 мА; Ci 16,2 нФ, Li 1 мкГн. Если у прибора нет искробезопасного выхода — через барьер искрозащиты с максимальным током более 100мА (при 12В).
Кабель наружным диаметром 4…7 мм, круглый; вводы обязательны; монтаж не ниже -45 °С.
Возврат в дежурный режим: обесточить линию, вывернуть винты, снять крышку, очистить прокладку от осколков, ввернуть ключ в приводной элемент и вытянуть, поставить новое защитное стекло, закрыть крышку, подать напряжение.
Номиналы Rуст (2 провода) и Rдоб (4 провода) для Магистр, Гранит, ВЭРС, Сигнал, Рубеж АМП-4, С2000-АСПТ — в таблице 4 РЭ.

Примеры

Пуск пожаротушения во взрывоопасной зоне

УДП-01 — жёлтый корпус, надпись «ПУСК ПОЖАРОТУШЕНИЯ».

Шахты и подземные выработки

РЭ допускает установку в подземных выработках шахт, рудников и их наземных строениях, в зонах «0», «1», «2», «20», «21» и «22».

Частые вопросы

Чем отличаются исполнения 01, 02 и 03?

Назначение и цвет: 01 — пуск пожаротушения (жёлтый), 02 — пуск дымоудаления (оранжевый), 03 — аварийный выход (зелёный).

2- и 4-проводное?

Базовое — 2-проводное, исполнение «исп. 01» — 4-проводное с отдельным питанием.

Нюансы и грабли

Без пломбы эксплуатация запрещена: отсутствие или повреждение пломбы равносильно режиму «Пуск».
Корпус протирать только влажной тканью (знак X); сухая ветошь и абразивы запрещены.
Открывать устройство и работать на линии, где есть или может быть напряжение, нельзя; во взрывоопасной среде — только при снятом питании.
Падение с высоты более 0,1 м и изменение конструкции лишают гарантии.
При 4-проводном подключении не забыть перемычку на клеммах «Rуст».

Документация

Спектрон — руководство по эксплуатации Спектрон-535-Exi/Exm-УДП
