Спектрон-601, 601-М, 601-Н и 601-С — ИК/УФ извещатели пламени: до 30 м, угол 90°, 2- и 4-проводное включение
Общепромышленные ИК/УФ извещатели пламени: пластик, оцинкованная или нержавеющая сталь. Серия 601-С с защитным стеклом отсекает блики и сварку. До 30 м, угол 90°, IP66/68.
Модели семейства
Спектрон-601 (ABS-пластик)Пластиковый корпус, самый лёгкий вариант; для объектов без сварочных работ.
| Спектральная чувствительность | УФ 185…260 нм, ИК 4300 нм |
| Класс чувствительности (ГОСТ 34698-2020) | 1 класс |
| Дальность: далеко / близко | 30 / 12 м |
| Время срабатывания: быстро / медленно | 5 / 22 с |
| Угол обзора | 90° |
| Питание | 9…30 В |
| Ток в дежурном режиме (2 провода / 4 провода) | не более 0,71 / 5 мА |
| Ток «Пожар» (2 провода / 4 провода) | 3…26 / 30 мА |
| Реле (сухой контакт) | не более 30 В, 100 мА |
| Температура | -55…+75 °С |
| Масса | не более 450 г |

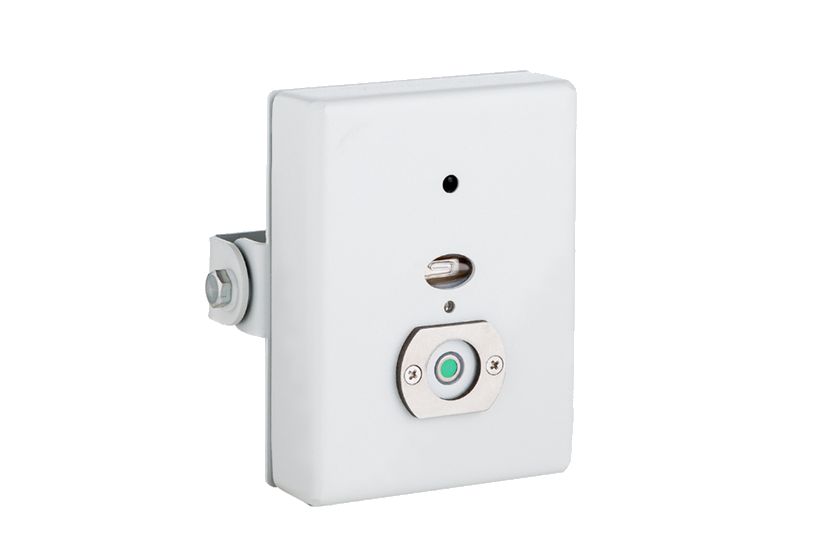

Спектрон-601-М (оцинкованная сталь)Корпус из оцинкованной низкоуглеродистой стали с порошковым покрытием, IP66/68.
| Температура | -55…+85 °С |
| Масса | не более 800 г |
| Ток «Пожар» (2 провода / 4 провода) | 3 / 30 мА |
| Питание | 9…30 В |
Спектрон-601-Н (нержавеющая сталь)Нержавеющий корпус, IP66/68; корпус заземляется.
| Температура | -55…+85 °С |
| Масса | не более 800 г |
| Питание | 9…30 В |
Спектрон-601-С / -С-М / -С-НС защитным стеклом: отсекает блики и солнечный свет, защищает от ложных срабатываний при сварке; корпус пластик (С), оцинкованная (С-М) или нержавеющая сталь (С-Н).
| Время срабатывания: быстро / медленно | 6 / 22 с |
| Устойчивость к прямому свету без модуляции | 150 000 лк (лампы накаливания и люминесцентные) |
| Устойчивость к 1 посту дуговой или аргоновой сварки | 3 м |
| Температура (С / С-М, С-Н) | -55…+75 / -55…+85 °С |
| Масса (С / С-М, С-Н) | не более 450 / 800 г |
| Дальность: далеко / близко | 30 / 12 м |
| Угол обзора | 90° |
| Питание | 9…30 В |
Как это работает и подключается
- Два чувствительных элемента: УФ 185…260 нм и ИК 4300 нм. Сигнал «Пожар» — только при одновременном сигнале обоих в течение заданного времени, поэтому солнце, блики и нагреватели ложных тревог почти не дают.
- Диаграмма обнаружения — конус 90°. По тестовым очагам ТП-5 и ТП-6 извещатель относится к 1 классу по ГОСТ 34698-2020.
- Стандартно есть реле «Пожар» и оптореле «Неисправность». У серии -С элементная база защищена трёхкаскадной грозозащитой — внешнее устройство защиты от перенапряжений не нужно.
- Светодиод: «Дежурный» — одинарные красные вспышки с периодом 7 с, «Неисправность» — с периодом 1 с, «Пожар» — постоянно, «Настройка» — групповые вспышки по номеру режима (1–4).
- 2-проводное включение: «Пожар» — ток в шлейфе от 3,3 до 26 мА по Rуст.; Rуст. подключается к чёрному и зелёному проводам кабеля.
- 4-проводное включение: отдельное питание, чёрный и зелёный провода замыкаются накоротко; включаются реле «Пожар» (сухой перекидной контакт, в дежурном режиме обесточено) и оптореле «Неисправность» (контакты замкнуты, при неисправности размыкаются на 0,5 с; вносит в шлейф 30 Ом).
- Из «Пожара» в «Дежурный» — снять напряжение не менее чем на 2 с.
- Режим выбирается магнитом из комплекта (поднести к геркону): дальность «далеко» (25–30 м) или «близко» (15–17 м), скорость «быстро» (5–10 с) или «медленно» (11–22 с). Заводская установка — «Близко/Быстро». При 4-проводном включении можно настраивать настроечным фонарём: зелёный — с фиксацией реле «Пожар», красный — без фиксации.
Монтаж
- Нацелить на контролируемую зону с наклоном вниз не менее чем на 10–20° к горизонту, чтобы на оптике не скапливалась влага; ставить на жёсткую поверхность без вибраций; обеспечить лёгкий доступ для обслуживания.
- Монтаж: разметка, крепёж на юстировочное устройство, установка извещателя и фиксация винтом, электромонтаж, затем нацеливание и фиксация. Кабель длиной 0,8 м идёт в комплекте; для подключения рекомендована монтажная коробка Спектрон-МК-04.
- Для стальных корпусов возможна защита кабеля металлорукавом ДУ 10 мм (Спектрон-КМР, длина от 5 м, далее кратно 1 м).
- Питание с подключённым реле — от источника 9…30 В с током нагрузки не менее 30*N мА, где N — число извещателей. Допустима переполюсовка при номинале 24 В: импульс «+» не менее 700 мс, «-» 50…100 мс.
- Шлейф — вдали от силовых кабелей, пересечение под прямым углом; экран соединить с клеммой «земля» ППК и заземлять только в одной точке. Корпус 601-Н заземлять.
- Rуст. (однопороговое / двухпороговое включение), Ом, для 2 проводов: Спектрон, Магистр, Гранит, ВЭРС — 270 / 1200; Сигнал-ВКА — 1200 / нет режима; Сигнал ВК-4 — 560 / нет режима; Рубеж АМП-4 — 270 / 1200; Сигнал-20П «тип ШС 1» — 270 / 560; Rок — 7,5 кОм для Спектрон, Магистр, Гранит, ВЭРС, для остальных 4,7 кОм.
- Rдоб для 4 проводов (однопороговое / двухпороговое), Ом: Спектрон, Магистр, Гранит — 820 / 2000; ВЭРС — 820 / 1500; Сигнал-ВКА — 820; Сигнал ВК-4 — 1000; Рубеж АМП-4 — 1000 / 2000; Сигнал-20П «тип ШС 1» — 1500 / 3000; С2000-АР2 (АР8) — 4700; ЯУЗА-Ex — 1000 / 2000 (Rок 10 кОм).
- Ток «Пожар» при 12 В по Rуст.: 5 мА — 1,2 кОм; 7 мА — 560 Ом; 10 мА — 270 Ом; 12 мА — 180 Ом; 15 мА — 100 Ом; 20 мА — 39 Ом; 25 мА — 5,6 Ом; 26 мА — 0.
- ТО: оптику чистить кисточкой по мере загрязнения. Перед ТО отключить управление пуском пожаротушения.
Примеры
Склады, цеха и эстакады без сварки
601, 601-М и 601-Н — для объектов без сварочных работ, для пожарной сигнализации и пожаротушения.
Цеха со сваркой
601-С с защитным стеклом: в РЭ прямо названы сварочные цеха и дуговая или аргонная сварка.
Пожаротушение по ИК/УФ
«Пожар» формируется только если ИК и УФ датчики видят пламя одновременно; реле «Пожар» сухой перекидной контакт.
Частые вопросы
Чем отличается серия -С?
Индекс «С» — защитное стекло: отсекает блики и солнечный свет и защищает от сварки. У -С время срабатывания 6/22 с, устойчивость к свету 150 000 лк и 3 м до поста дуговой или аргоновой сварки.
Чем М и Н отличаются от базового?
Материалом корпуса: М — оцинкованная низкоуглеродистая сталь с порошковым покрытием, Н — нержавеющая сталь. Обе стальные версии работают до +85 °С и весят до 800 г.
Подходит ли для сварочных цехов?
601, 601-М и 601-Н рекомендованы для объектов без сварочных работ; для сварки — серия -С.
Срок службы и гарантия?
Срок службы 10 лет; гарантия 18 месяцев со дня ввода в эксплуатацию, но не более 24 месяцев со дня выпуска; срок хранения в упаковке — не более 2 лет.
Нюансы и грабли
- Настройку режимов и любые действия с магнитом нельзя делать при включённой системе пожаротушения.
- Между извещателем и зоной не должно быть стекла, оргстекла и других преград: стекло и плексиглас заметно гасят излучение. Исключение — штатное защитное стекло серии -С.
- Вскрывать корпус, менять конструкцию, подключать без схем РЭ, ронять с высоты более 0,1 м — нельзя. Агрессивной среды корпус не выдерживает, кроме нержавеющего.
- ППК остаётся в дежурном режиме при «Пожаре» — отсутствует или не подошёл Rуст./Rдоб.
- Не работает по 4 проводам — не замкнуты зелёный и чёрный провода кабеля.
- Пыль, грязь и плёнки на оптике снижают дальность — оптику нужно чистить.
- Ток «Пожар» дан для 12 В; в диапазоне питания от 8 до 24 В он меняется не более чем на 10 %.
- В РЭ 601-М для 2-проводного включения указан ток «Пожар» 3 мА, у 601 — 3…26 мА: ориентироваться на Rуст. по таблице тока.
Документация
- Спектрон — РЭ Спектрон-601, 601-Н (СПЕК.420529.000.001-84 РЭ)
- Спектрон — РЭ Спектрон-601-М (СПЕК.420529.000.001-54-007 РЭ)
- Спектрон — РЭ Спектрон-601-С, -С-М, -С-Н (СПЕК.420529.000.001-82 РЭ)
