Спектрон · двухдиапазонные ИК+УФ извещатели пламени во взрывонепроницаемой оболочке Exd, исполнения А, М, Н
Спектрон-601-Exd — ИК/УФ извещатель пламени Exd: до 50 м по ТП-5, угол 90°, Modbus или HART, версия с видеомодулем
ИК+УФ извещатель пламени в оболочке Exd: до 50 м по ТП-5 и ТП-6, угол 90°, подогрев до −70 °C. Modbus, HART или видеомодуль. Корпус А, М (оцинкованная сталь) или Н.
Модели семейства
Спектрон-601-Exd-А / -М / -Н (Modbus)основная линейка, RS-485 Modbus RTU, реле «Пожар» и «Неисправность»
| Дальность по ГОСТ 34698-2020 | ТП-5 и ТП-6: «Далеко» 50 м; «Стандарт» 25 м; «Близко 2» (заводской) 17 м; «Близко 3» 12 м |
| Время срабатывания | 3, 10, 15*, 25 с |
| Угол обзора | 90° |
| Питание | 9÷32 В |
| Ток дежурный / «Пожар» / подогрев | не более 15 / 35 / 270 мА |
| Температура | с подогревом −70…+90 °C, без подогрева −55…+90 °C |
| Габариты / масса | 315х231х140 мм; А не более 2,8 кг, М и Н не более 4 кг |
| Маркировка А | 1Ex db IIC T6…T4 Gb X / Ex tb IIIC T85°C…T135°C Db X |
| Маркировка М, Н | PB Ex db I Mb X / 1Ex db IIC T6…T4 Gb X / Ex tb IIIC T85°C…T135°C Db X |

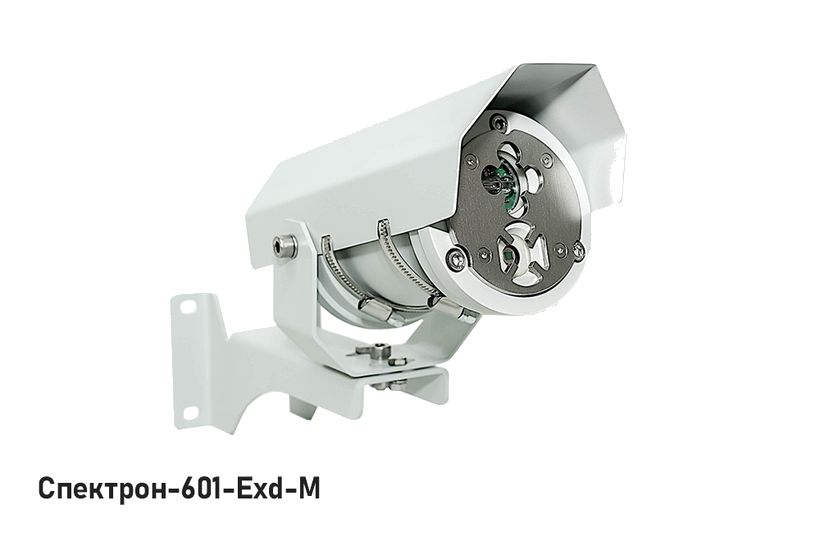

Спектрон-601-Exd-А / -М / -Н -HARTтоковая петля 4-20 мА с HART 7 (вытекающий ток, без гальванической развязки)
| Питание | 24÷32 В |
| Ток дежурный / «Пожар» / подогрев | не более 20 / 50 / 270 мА |
| Подключение | 4 провода при реле «Пожар», 3 провода при петле 4-20 мА |

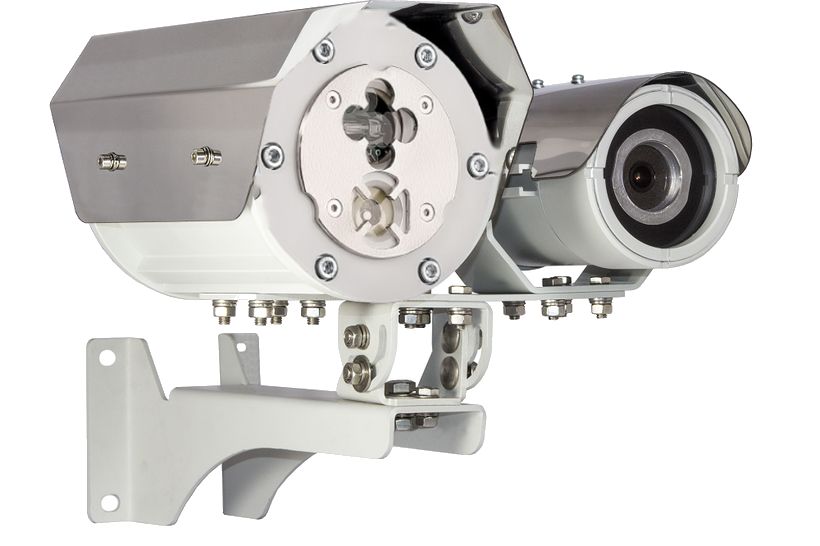

Спектрон-601-Exd-А-В, -Н-В (…-IP, …-HART)с видеомодулем: аналоговым AHD или цифровым IP
| Питание | 9÷28 В (…-IP: 16÷28 В, …-HART: 24÷28 В) |
| Ток дежурный | не более 15 мА (HART — 20 мА) |
| Ток подогрева | не более 250 мА |
| Видео AHD | 1024х720, RS-485 и реле, 1 фото в секунду, угол 82° по горизонтали и 45° по вертикали |
| Видео IP | 2 МП (1920х1080), Ethernet, угол 87° по горизонтали и 47° по вертикали, до 500 мА, питание 12 В |
| Температура видеомодуля | −40…+60 °C, без ИК-подсветки и обогрева |
| Масса Н-В / А-В | не более 4 / 2,8 кг |
| Корпус Н | нержавеющая сталь AISI 321 |
Как это работает и подключается
- Два датчика (УФ 185–260 нм, ИК 4300 нм): «Пожар» формируется только когда оба канала одновременно фиксируют очаг открытого пламени. Устойчив к трём постам электродуговой или аргоновой сварки на расстоянии 4 м (601-Exd), к свету не менее 150 000 лк.
- Режимы дальности «Далеко», «Стандарт», «Близко 2» (заводской), «Близко 3»: при меньшей дальности помехоустойчивость выше. Настраиваются настроечным излучателем ИТ-12-Exd (красный) или конфигуратором «Спектрон»; тестовый излучатель ИТ-12-Exd (чёрный) проверяет дистанционно, дальность до 25 м.
- Контроль запылённости оптики: двойные, тройные, четверные вспышки красного светодиода периодом 5 с — лёгкая, средняя, сильная запылённость, одинарные с периодом 1 с — критическая. Зелёный светодиод показывает ИК/УФ излучение в зоне, но не обязательно пламя.
- Подогрев включается при остывании внутри корпуса ниже −20 °C; питание извещателя и подогрева раздельное, гальванически развязанное; в отапливаемом помещении подогрев можно не подключать. Возврат из «Пожара» — снять напряжение не менее чем на 10 с.
- Реле «Пожар» может работать с фиксацией (заводская) и без фиксации.
Монтаж
- Целить вниз под углом к горизонту не менее 10–20 градусов; жёсткая поверхность без вибраций.
- Закрепить юстировочное устройство, отвернуть 3 винта, отсоединить внутренний шлейф, смонтировать основание, подключить шлейф, положить силикагель из комплекта, завернуть винты, нацелить. Заземление на задней крышке.
- Провода сечением не менее 0,75 мм2, два отверстия М20х1,5, клеммы 0,08–2,5 мм2; бронированный кабель: 140 / 80 / 50 мм. Вводы в комплект не входят.
- Добавочные резисторы Rдоб. для 4-проводного включения (однопороговое / двухпороговое, Rок.): Спектрон, Магистр, Гранит — 820 / 2000 Ом, 7,5 кОм; ВЭРС — 820 / 1500 Ом; Сигнал-ВКА — 820 Ом, 4,7 кОм; Сигнал ВК-4 — 1000 Ом; Рубеж АМП-4 — 1000 / 2000 Ом; Болид — 1500 / 3000 Ом; С2000-АР2 (АР8) — 4700 Ом, 10 кОм.
Примеры
Нефтегазовый объект, Крайний Север
Спектрон-601-Exd: зоны 1, 2, 21, 22 закрытых объектов и наружных установок, подогрев до −70 °C, рудничная маркировка у Н и М.
Взрывоопасная зона с сигналом на монитор оператора
Версии с видеомодулем передают фото или видео (AHD или IP) вместе с пожарным сигналом.
Частые вопросы
Какую дальность выбрать у 601-Exd?
Режимы «Далеко» 50 м, «Стандарт» 25 м, «Близко 2» 17 м (заводской), «Близко 3» 12 м по ТП-5 и ТП-6; чем ближе режим, тем выше помехоустойчивость.
Что значит В, IP и HART в обозначении?
В — с видеомодулем (аналоговым AHD; IP — цифровым), HART — токовая петля 4-20 мА с HART 7.
Нюансы и грабли
- Стекло и плексиглас, физические преграды снижают реакцию; пыль и плёнки на окнах уменьшают дальность.
- Ниже −55 °C — только с подогревом. Извещатель без Rдоб. на ППК: «Пожар» есть на извещателе, а ППК остаётся в дежурном режиме.
- Пары «извещатель — задняя крышка» не разукомплектовывать; переднюю крышку не открывать; смотровые окна не протирать сухой ветошью.
- На время испытаний и обслуживания отключить пожаротушение и оповещение; не открывать во взрывоопасной среде при включенном питании.
- Клеммы RS-485 предназначены для конфигурирования и обмена по Modbus.
Документация
- Спектрон — РЭ на Спектрон-601-Exd (СПЕК.420529.000.001-11-11, -10-11 HART, -08-12 видеомодуль), руководство функциональной безопасности, описание протокола Modbus
