Спектрон-601-Exi / Exm — ИК/УФ извещатели пламени для взрывоопасных зон: пластик, оцинкованная или нержавеющая сталь, с защитным стеклом -С

ИК/УФ извещатели пламени 601 во взрывозащите Exi (зона 0 и выше) и Exm (зона 1 и выше): до 30 м, угол 90°, IP66/68. Серия -С с защитным стеклом для сварочных работ.

Модели семейства

Спектрон-601-Exi / -Exi-М / -Exi-НИскробезопасная цепь ia, корпус из ABS-пластика, оцинкованной стали (М) или нержавеющей стали (Н).

Маркировка взрывозащиты	РО Ex ia I Ma X / 0Ex ia IIC T6 Ga X / Ex ia IIIC T200 85 °C Da X
Зоны	0, 1, 2, 20, 21 и 22 закрытых помещений
Спектральная чувствительность	УФ 185…260 нм, ИК 4300 нм
Класс чувствительности (ГОСТ 34698-2020)	1 класс
Дальность: далеко / близко	30 / 12 м
Время срабатывания: быстро / медленно	5 / 22 с
Угол обзора	90°
Питание	9…30 В
Ток в дежурном режиме (2 провода / 4 провода)	не более 0,71 / 5 мА
Ток «Пожар» (2 провода / 4 провода)	3…26 / 30 мА
Температура (пластик / М, Н)	-55…+75 / -55…+85 °С
Масса (пластик / М, Н)	не более 450 / 800 г

Спектрон-601-Exm / -Exm-М / -Exm-НГерметизация компаундом m, те же корпуса и характеристики.

Маркировка взрывозащиты	PB Ex mb I Mb X / 1Ex mb IIC T6 Gb X / Ex mb IIIC T85°C Db X
Зоны	1, 2, 21 и 22 закрытых помещений
Температура (пластик / М, Н)	-55…+75 / -55…+85 °С
Масса (пластик / М, Н)	не более 450 / 800 г

Спектрон-601-Exi-С / -Exi-С-М / -Exi-С-НИскробезопасные извещатели с защитным стеклом (отсекает блики и солнечный свет, защищает от сварки); зоны 0, 1, 2, 20, 21 и 22 в помещениях и на открытых установках.

Маркировка взрывозащиты	РО Ex ia I Ma X / 0Ex ia IIC T6 Ga X / Ex ia IIIC T200 85 °C Da X
Время срабатывания: быстро / медленно	6 / 22 с
Устойчивость к прямому свету без модуляции	150 000 лк
Устойчивость к 1 посту дуговой или аргоновой сварки	3 м
Температура (С / С-М, С-Н)	-55…+75 / -55…+85 °С
Масса (С / С-М, С-Н)	не более 450 / 800 г

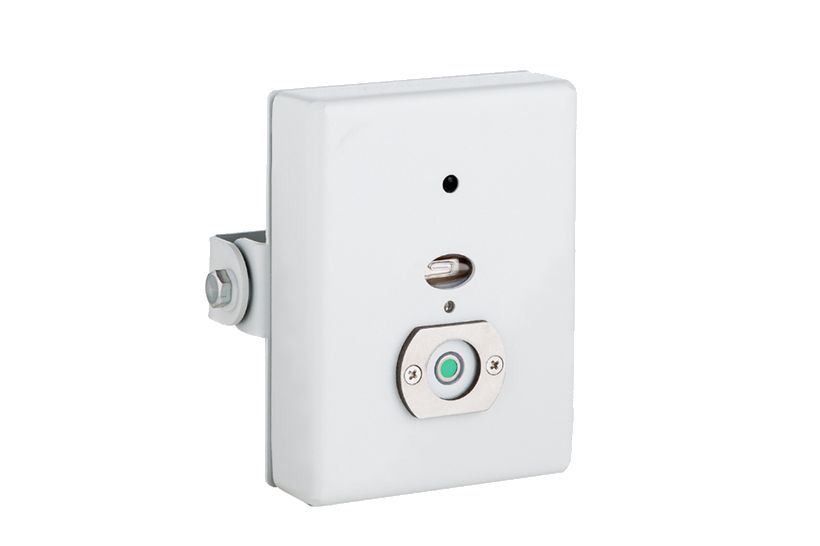

Спектрон-601-Exm-С / -Exm-С-М / -Exm-С-НГерметизация компаундом, с защитным стеклом; зоны 1, 2, 21 и 22 в помещениях и на открытых установках.

Маркировка взрывозащиты	PB Ex mb I Mb X / 1Ex mb IIC T6 Gb X / Ex mb IIIC T85°C Db X
Время срабатывания: быстро / медленно	6 / 22 с
Устойчивость к 1 посту дуговой или аргоновой сварки	3 м

Как это работает и подключается

Два чувствительных элемента: УФ 185…260 нм и ИК 4300 нм; «Пожар» только при одновременном сигнале обоих. Конус обнаружения 90°; 1 класс чувствительности по ТП-5 и ТП-6.
Стандартно реле «Пожар» и оптореле «Неисправность». Светодиод: «Дежурный» — вспышки раз в 7 с, «Неисправность» — раз в 1 с, «Пожар» — постоянно.
2 провода: «Пожар» — ток шлейфа от 3,3 до 26 мА по Rуст. 4 провода: отдельное питание, чёрный и зелёный провода замыкаются накоротко, реле «Пожар» и оптореле «Неисправность» на сухие контакты до 30 В, 100 мА.
Режимы (дальность/скорость, фиксация реле) выбираются магнитом из комплекта или настроечным фонарём в 4-проводной схеме; заводская установка — «Близко/Быстро».
Exi: питание и шлейф — от искробезопасного источника или искробарьера не ниже «ia» для IIC; допустимые пары Ui/Ii: 12 В / 500 мА, 24 В / 100 мА, 28 В / 70 мА; Ci 16,2 нФ, Li 1 мкГн. Цепи «сухих контактов» реле тоже только через искробарьер: Ui 30 В, Ii 100 мА, Ci 0,01 нФ, Li 0,01 мкГн.
Exm: электрические цепи защищены токоограничивающими резисторами, залиты компаундом; нагрузка элементов не выше 2/3 номинала.
Знак X: кабель выпускается постоянно присоединённым, подключать его свободный конец к линии нужно по РЭ.

Монтаж

Для Exi, Exi-М и Exi-Н производитель рекомендует монтажную коробку Спектрон-МК-04-Exi. Кабель длиной 0,8 м идёт с извещателем.
Установка: нацелить вниз на 10–20° к горизонту (чтобы не копилась влага), на жёсткую поверхность без вибраций; сначала крепление на юстировочное устройство, затем электромонтаж, затем нацеливание и фиксация.
Для стальных корпусов возможна защита кабеля металлорукавом ДУ 10 мм (Спектрон-КМР, от 5 м, кратно 1 м).
Допустима переполюсовка при номинале 24 В: импульс «+» не менее 700 мс, «-» 50…100 мс.
Rуст. для 2-проводного включения (однопороговое / двухпороговое), Ом: Спектрон, Магистр, Гранит, ВЭРС — 270 / 1200; Сигнал-ВКА — 1200; Сигнал ВК-4 — 560; Рубеж АМП-4 — 270 / 1200; Сигнал-20П «тип ШС 1» — 270 / 560.
Rдоб для 4-проводного, Ом: Спектрон, Магистр, Гранит — 820 / 2000; ВЭРС — 820 / 1500; Сигнал-ВКА — 820; Сигнал ВК-4 — 1000; Рубеж АМП-4 — 1000 / 2000; Сигнал-20П «тип ШС 1» — 1500 / 3000; ЯУЗА-Ex — 1000 / 2000.
Перед настройкой и ТО отключить управление пуском пожаротушения. Оптику чистить кисточкой.

Примеры

Взрывоопасное помещение, зона 0

Exi — единственный вариант этой серии для зоны 0; питается от искробезопасного источника или через барьер, производитель рекомендует барьеры Спектрон-ИБ-01 и -ИБ-02.

Зоны 1 и 2 без искробезопасной инфраструктуры

Exm — герметизация компаундом, для зон 1, 2, 21 и 22.

Сварочные цеха и посты

Серия -С с защитным стеклом; в РЭ заявлена устойчивость к посту дуговой или аргоновой сварки на расстоянии 3 м.

Частые вопросы

Чем Exi отличается от Exm?

Exi — искробезопасная цепь ia, допускает зону 0, но требует искробезопасного источника или барьера. Exm — герметизация компаундом, зоны 1, 2, 21 и 22.

Где применять серию -С?

Где есть сварка, блики и прямой солнечный свет: защитное стекло отсекает их, извещатель устойчив к посту дуговой или аргоновой сварки на расстоянии 3 м.

Срок службы и гарантия?

Срок службы 10 лет; гарантия 18 месяцев со дня ввода в эксплуатацию, но не более 24 месяцев со дня выпуска.

Нюансы и грабли

Exi нельзя включать напрямую в обычный шлейф: нужен искробезопасный источник/ППК или барьер с подходящими Ui, Ii, Ci, Li; то же для сухих контактов реле.
Настройки магнитом и фонарём — не при включённой системе пожаротушения.
Между извещателем и зоной не должно быть стекла, оргстекла и других преград (кроме штатного стекла серии -С).
Вскрывать корпус, менять конструкцию, ронять с высоты более 0,1 м — нельзя.
ППК остаётся в дежурном режиме при «Пожаре» — нет или не тот Rуст./Rдоб.; не работает по 4 проводам — не замкнуты зелёный и чёрный провода.
Пыль и плёнки на оптике снижают дальность.
Ток «Пожар» дан для 12 В; в диапазоне питания от 8 до 24 В он меняется не более чем на 10 %.

Документация

Спектрон — РЭ Спектрон-601-Exi/Exm, -М, -Н
Спектрон — РЭ Спектрон-601-Exi/Exm-С, -С-М, -С-Н (СПЕК.420529.000.001-55-12 РЭ)
