Спектрон · ИК-извещатели пламени с подогревом и контролем запылённости оптики, 4-проводное включение
Спектрон-701-Exd — ИК-извещатель пламени Exd с подогревом до −70 °C, 30 м по ТП-5, угол 90°
Инфракрасный извещатель пламени в оболочке Exd с самоконтролем оптики и подогревом. 30 м по ТП-5 и ТП-6, угол 90°, от −70 до +90 °C, питание 9–32 В, только 4 провода. Корпус А, М или Н.
Модели семейства
Спектрон-701-Exd-Аалюминиевый сплав с полимерным порошковым покрытием
| Маркировка | 1Ex db IIC T6…T4 Gb X / Ex tb IIIC T85 °C…T135 °C Db X |
| Масса | не более 3,5 кг |
| Климатическое исполнение | УХЛ1 |

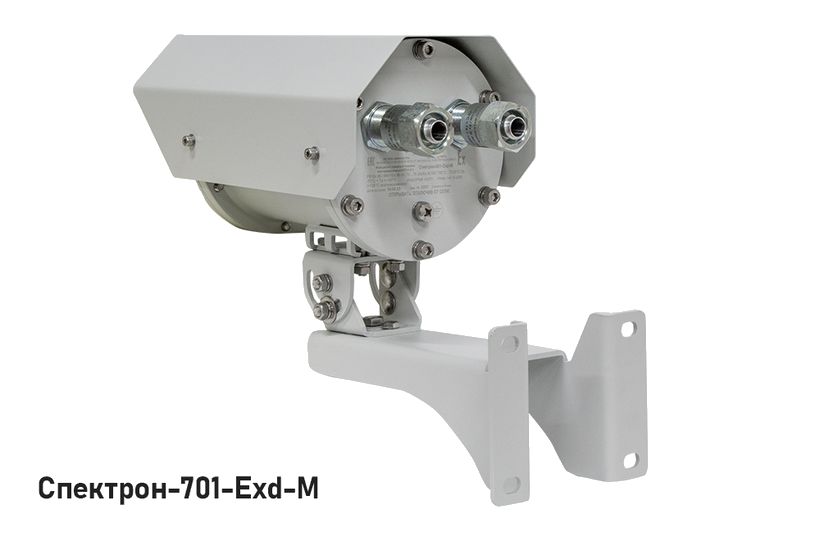

Спектрон-701-Exd-Моцинкованная сталь с порошковым покрытием
| Маркировка | РВ Ex db I Mb X / 1Ex db IIC T6…T4 Gb X / Ex tb IIIC T85 °C…T135 °C Db X |
| Масса | не более 5,5 кг |
| Климатическое исполнение | УХЛ1 |

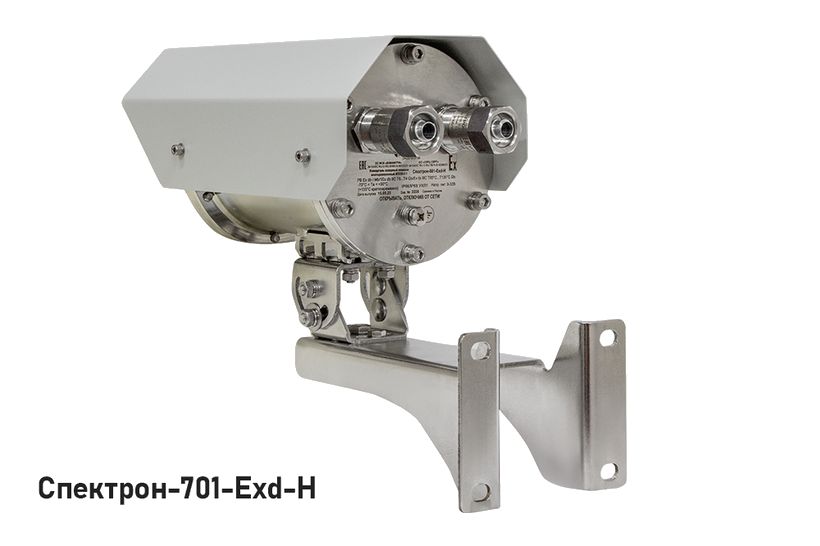

Спектрон-701-Exd-Ннержавеющая сталь
| Маркировка | РВ Ex db I Mb X / 1Ex db IIC T6…T4 Gb X / Ex tb IIIC T85 °C…T135 °C Db X |
| Масса | не более 5,5 кг |
| Климатическое исполнение | УХЛ1, ОМ1 |
Общие данные
| Дальность ТП-5 / ТП-6 | «Стандарт» (заводской) 30 м, «Близко» 17 м |
| Время срабатывания | 5, 10, 15*, 25** с (ИК-канал в дифференциальном режиме, время зависит от интенсивности пламени) |
| Угол обзора | 90° |
| Устойчивость к свету | не менее 120 000 лк |
| Сварка | устойчив к трём постам электродуговой или аргоновой сварки на 1 м |
| Питание | 9÷32 В, подогрев питается раздельно и гальванически развязан |
| Ток дежурный / «Пожар» / подогрев | не более 15 / 35 / 270 мА |
| Контакты реле | не более 30 В, 100 мА |
| Температура | с подогревом −70…+90 °C, без подогрева −55…+90 °C; +135 °C не более 20 минут в сутки |
| Габариты | 315х231х140 мм |
Как это работает и подключается
- Приёмники ИК-излучения; алгоритм отделяет пламя от помех (сварка, солнце, блики, осветительные и нагревательные приборы). Режимы дальности: «Стандарт», «Близко 2», «Близко 3», «Далеко»; настраиваются настроечным излучателем ИТ-12-Exd (красный) или конфигуратором. ИТ-12-Exd (чёрный) — тестовый, дальность излучателей до 25 м.
- Контроль запылённости оптики по затуханию излучения встроенного источника: двойные, тройные, четверные вспышки красного светодиода с периодом 5 с (лёгкая, средняя, сильная), одинарные с периодом 1 с — критическая.
- Красный светодиод: дежурный — одинарные вспышки с периодом 5 с, неисправность — с периодом 1 с, «Пожар» — постоянно; при подогреве — одинарные вспышки с периодом 3 с. Подогрев включается ниже −20 °C внутри оболочки.
- Возврат из «Пожара» — снять питание не менее чем на 10 с. Есть реле «Пожар» и «Неисправность»; извещатель опционально интегрируется в адресные системы.
Монтаж
- Целить вниз под углом к горизонту не менее 10–20 градусов, чтобы на смотровом окне не скапливалась влага; монтировать на жёсткой поверхности без вибраций.
- Порядок: закрепить крепёжно-юстировочное устройство, отвернуть 3 винта и отделить основание с вводами (отсоединить внутренний шлейф), закрепить основание, подключить защитное заземление, сделать электромонтаж, подключить шлейф, положить силикагель из комплекта, завернуть 3 винта, нацелить.
- Кабель сечением проводов не менее 0,75 мм2, два отверстия М20х1,5, клеммы 0,08–2,5 мм2; бронированный кабель разделывают по РЭ. Кабельные вводы в комплект не входят.
- Клеммы: питание подогрева (1, 2 и 11, 12), питание извещателя (3, 4 и 13, 14), ШС вход/выход, реле «Пожар» (NO, COM, NC), RS-485 (МА, МВ).
- Добавочные резисторы Rдоб. (однопороговое / двухпороговое включение, Rок.): Спектрон, Магистр, Гранит — 820 / 2000 Ом, 7,5 кОм; ВЭРС — 820 / 1500 Ом, 7,5 кОм; Сигнал-ВКА — 820 Ом, 4,7 кОм; Сигнал ВК-4 — 1000 Ом, 4,7 кОм; Рубеж АМП-4 — 1000 / 2000 Ом, 4,7 кОм; Болид — 1500 / 3000 Ом, 4,7 кОм; С2000-АР2 (АР8) — 4700 Ом, 10 кОм.
Примеры
Нефтегазовая инфраструктура, системы пожаротушения
Зоны 1 и 2 закрытых объектов и наружных установок; рудничная маркировка у Н и М — подземные выработки шахт и рудников.
Крайний Север
Термостат держит рабочую температуру внутри корпуса, диапазон до −70 °C.
Агрессивная среда и морской воздух
РЭ рекомендует корпус из нержавеющей стали для кислот, щелочей, морской воды и соляного тумана.
Частые вопросы
Это ИК или УФ+ИК?
По РЭ 701 — инфракрасный извещатель ИП330-3-1, УФ-канала в описании нет.
Нюансы и грабли
- Стекло и плексиглас между извещателем и очагом, посторонние объекты в зоне обзора снижают реакцию; пыль, грязь и плёнки на смотровых окнах уменьшают дальность — окна надо периодически чистить.
- Ниже −55 °C эксплуатировать с отключённым подогревом нельзя.
- Пары «извещатель — задняя крышка» нельзя менять местами; переднюю крышку не открывать, винты не отворачивать; смотровые окна не протирать сухой ветошью и абразивами.
- Зелёный светодиод показывает излучение в зоне обзора, а не обязательно пламя.
- На время тестирования и обслуживания отключить пожаротушение и оповещение; не открывать извещатель во взрывоопасной среде при включенном питании; не ронять с высоты более 0,1 м.
- Только 4-проводное включение.
Документация
- Спектрон — РЭ СПЕК.420529.000.001-07-13 РЭ и руководство функциональной безопасности
