Спектрон · многодиапазонные трёхканальные ИК извещатели пламени общепромышленного исполнения
Спектрон-801, 801-М, 801-Н — 3-ИК извещатели пламени: до 25 м, угол 90°, устойчивы к сварке на расстоянии 4 м
Общепромышленный 3-ИК извещатель пламени: корпус пластик, оцинкованная или нержавеющая сталь. До 25 м, угол 90°, IP66/IP68, 2- и 4-проводное включение.
Модели семейства

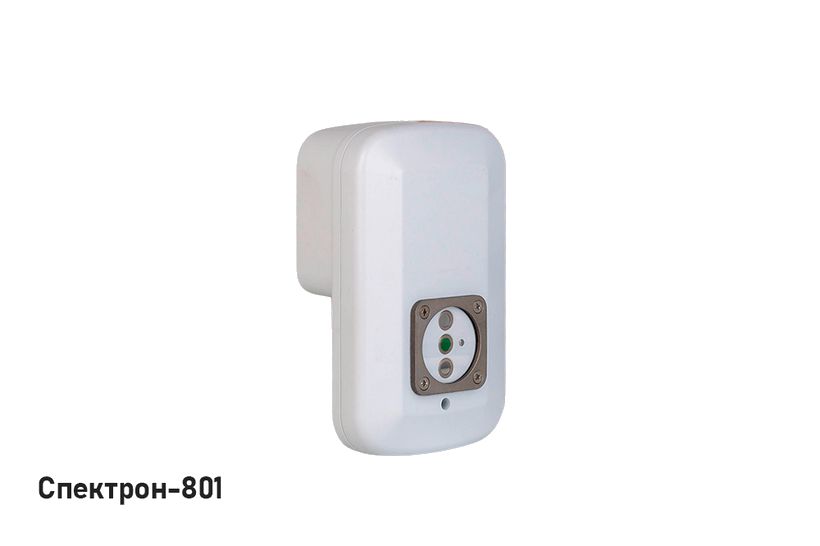

Спектрон-801 (ABS-пластик)Пластиковый корпус, IP66/IP68.
| Спектральная чувствительность | 3,9; 4,3; 5 мкм |
| Класс чувствительности (ГОСТ 34698-2020) | 1 класс |
| Дальность: далеко / близко | 25 / 17 м |
| Время реакции | от 5 до 30 с, в зависимости от интенсивности очага |
| Угол обзора | 90° |
| Устойчивость к прямому свету без модуляции | 150 000 лк (лампы накаливания и люминесцентные) |
| Устойчивость к 1 посту дуговой или аргоновой сварки | 4 м |
| Питание | 9…30 В |
| Ток в дежурном режиме (2 провода / 4 провода) | не более 1 / 5,5 мА |
| Ток «Пожар» (2 провода / 4 провода) | 3,3…26 / 30 мА |
| Реле (сухой контакт) | не более 30 В, 100 мА |
| Температура | -55…+75 °С |
| Масса | не более 450 г |
Спектрон-801-М (оцинкованная сталь)Оцинкованная низкоуглеродистая сталь Ст10-20 с цинковым покрытием и порошковой краской.
| Температура | -55…+85 °С |
| Масса | не более 800 г |
| Степень защиты | IP66/IP68 |
Спектрон-801-Н (нержавеющая сталь)Нержавеющий корпус; корпус заземляется.
| Температура | -55…+85 °С |
| Масса | не более 800 г |
| Степень защиты | IP66/IP68 |
Как это работает и подключается
- Три чувствительных элемента: 3,9; 4,3 и 5 мкм. «Пожар» формируется, когда все три ИК датчика видят пламя одновременно в течение заданного времени. Диаграмма — конус 90°.
- Стандартно есть перекидное реле «Пожар» (нормально-разомкнутый и нормально-замкнутый контакт) и оптореле «Неисправность». В дежурном режиме реле «Пожар» обесточено.
- Светодиод: «Дежурный» — одинарные красные вспышки с периодом 7 с, «Неисправность» — раз в 1 с, «Пожар» — постоянно, «Настройка» — групповые вспышки по номеру режима 1–4.
- 2 провода: «Пожар» — ток шлейфа 3,3…26 мА по Rуст. на чёрном и зелёном проводах. 4 провода: чёрный и зелёный замыкаются накоротко, отдельное питание; оптореле «Неисправность» открывается на 0,5 с и вносит в шлейф 30 Ом.
- Возврат из «Пожара» в «Дежурный» — снять напряжение не менее чем на 5 с.
- Четыре режима чувствительности (магнит или настроечный излучатель): 1 «Далеко/быстро» (25 м, 7…25 с), 2 «Далеко/медленно» (25 м, 12…25 с, заводская установка), 3 «Близко/быстро» (17 м, 7…25 с), 4 «Близко/медленно» (17 м, 12…25 с). Чем ближе режим к 4, тем выше помехоустойчивость.
- Число проводов выбирается магнитом при включении питания: индикатор горит постоянно — 4 провода, мигает — 2 провода. Фиксация реле «Пожар» переключается магнитом, заводская установка — с фиксацией. С тестовым излучателем ИТ-15 работает только 4-проводная схема.
Монтаж
- Рекомендуемые монтажные коробки: Спектрон-МК-03 (только 2 провода) и Спектрон-МК-04 (2 или 4 провода). Кабель извещателя длиной 0,8 м.
- Нацелить вниз на 10–20° к горизонту, чтобы не скапливалась влага; жёсткая поверхность без вибраций; крепление на юстировочном устройстве, после электромонтажа — нацеливание и фиксация.
- Металлические корпуса (М, Н) заземлить. Кабель стальных корпусов можно защитить металлорукавом ДУ 10 мм (Спектрон-КМР, от 5 м, кратно 1 м).
- Питание с подключённым реле — 9…30 В, ток нагрузки не менее 30*N мА, где N — число извещателей; шлейф с напряжением 8…28 В. Допустима переполюсовка при номинале 24 В: «+» не менее 700 мс, «-» 50…100 мс.
- Rуст. для 2 проводов (однопороговое / двухпороговое), Ом: Спектрон, Магистр, Гранит, ВЭРС — 270 / 1200; Сигнал-ВКА — 1200; Сигнал ВК-4 — 560; Рубеж АМП-4 — 270 / 1200; Сигнал-20П «тип ШС 1» — 270 / 560; Rок 7,5 кОм для Спектрон, Магистр, Гранит, ВЭРС, для остальных 4,7 кОм.
- Rдоб для 4 проводов, Ом: Спектрон, Магистр, Гранит — 820 / 2000; ВЭРС — 820 / 1500; Сигнал-ВКА — 820; Сигнал ВК-4 — 1000; Рубеж АМП-4 — 1000 / 2000; Сигнал-20П «тип ШС 1» — 1500 / 3000.
- Ток «Пожар» при 12 В по Rуст.: 5 мА — 1,2 кОм; 7 мА — 560 Ом; 10 мА — 270 Ом; 12 мА — 180 Ом; 15 мА — 100 Ом; 20 мА — 39 Ом; 25 мА — 5,6 Ом; 26 мА — 0.
Примеры
Сварочные цеха и посты
Три ИК канала отсекают дуговую и аргонную сварку, солнце и блики: в РЭ заявлена устойчивость к посту сварки на расстоянии 4 м.
Ангары, склады, промплощадки
Зона до 25 м в конусе 90° при классе чувствительности 1 по ТП-5 и ТП-6.
Частые вопросы
Чем М и Н отличаются от базового?
Материалом корпуса: М — оцинкованная сталь с порошковой краской, Н — нержавеющая. Обе стальные версии работают до +85 °С и весят до 800 г.
Срок службы и гарантия?
Срок службы извещателя 10 лет; гарантия 18 месяцев со дня ввода в эксплуатацию, но не более 24 месяцев со дня выпуска.
Нюансы и грабли
- При смене режима чувствительности и любых действиях с магнитом отключить систему пожаротушения и оповещения.
- Вскрывать корпус, менять конструкцию, ронять с высоты более 0,1 м, подключать вне схем РЭ — нельзя; пластик и оцинковка не терпят агрессивной среды (нержавеющий допустим).
- Перед извещателем нельзя ставить преграды, в том числе стекло.
- ППК остаётся в дежурном режиме при «Пожаре» — нет или не подходит Rуст./Rдоб.; не работает по 4 проводам — не замкнуты чёрный и зелёный.
- Ток «Пожар» задан для 12 В; в диапазоне 8…24 В меняется не более чем на 10 %.
Документация
- Спектрон — РЭ на Спектрон-801, 801-М, 801-Н (СПЕК.420529.000.001-44-10 РЭ)
