Спектрон · многодиапазонные трёхканальные ИК-извещатели пламени во взрывонепроницаемой оболочке Exd, исполнения А, М, Н
Спектрон-801-Exd — 3-ИК извещатель пламени Exd: до 40 м по ТП-5, угол 90°, подогрев до −70 °C, Modbus или HART
Трёхканальный ИК-извещатель пламени в оболочке Exd: до 40 м по ТП-5 и ТП-6, угол 90°, подогрев до −70 °C, Modbus RTU или HART. Корпус А, М (оцинкованная сталь) или Н.
Модели семейства
Спектрон-801-Exd-А / -М / -Н (Modbus)RS-485 Modbus RTU, реле «Пожар» и «Неисправность», 4 провода
| Спектральный диапазон | 3-ИК |
| Дальность ТП-5 / ТП-6 | режимы «Далеко 40» 40 м; «Далеко 35» 35 м; «Стандарт» (заводской) 25 м; «Близко» 17 м |
| Время срабатывания | 5, 10, 15*, 25** с |
| Угол обзора | 90° |
| Питание | 9÷32 В |
| Ток дежурный / «Пожар» / подогрев | не более 10 / 10 / 295 мА |
| Устойчивость к свету / к сварке | не менее 150 000 лк / 2 м (три поста) |
| Температура | с подогревом −70…+90 °C, без подогрева −55…+90 °C; +135 °C не более 20 минут в сутки |
| Масса | А не более 3,5 кг, М и Н не более 5,5 кг |
| Маркировка А | 1Ex db IIC T6…T4 Gb X / Ex tb IIIC T85°C…T135°C Db X |
| Маркировка М, Н | PB Ex db I Mb X / 1Ex db IIC T6…T4 Gb X / Ex tb IIIC T85°C…T135°C Db X |

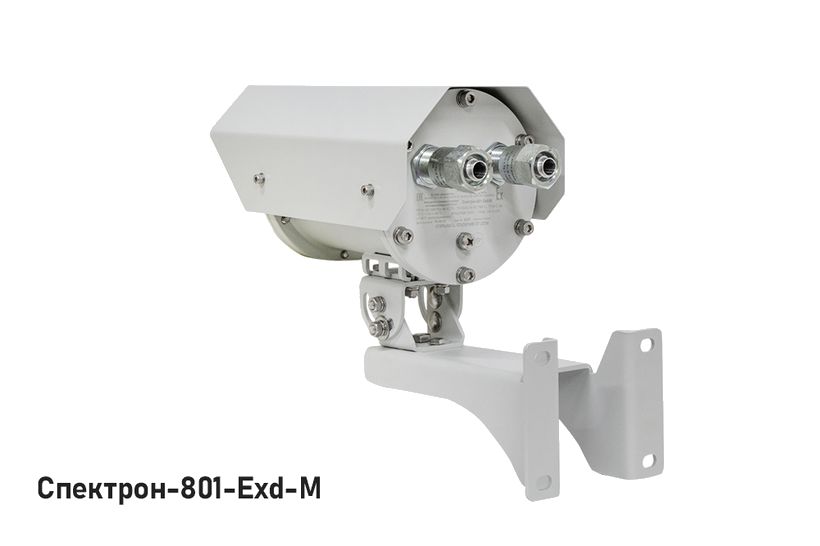

Спектрон-801-Exd-А / -М / -Н -HARTтоковая петля 4-20 мА, HART 7
| Питание | 24÷32 В |
| Ток дежурный / «Пожар» / подогрев | не более 10 / 30 / 295 мА |
| Подключение | 4 провода при реле «Пожар», 3 провода при петле 4-20 мА |
Как это работает и подключается
- Три ИК-датчика в разных диапазонах ИК-спектра; сигнал «Пожар» формируется по алгоритму НПО «Спектрон». Режимы дальности задаются настроечным излучателем ИТ-12-Exd (красный) или конфигуратором «Спектрон» по Modbus RTU; ИТ-12-Exd (чёрный) — тестовый, дальность до 25 м.
- Контроль запылённости стёкол по встроенному источнику; групповые вспышки красного светодиода с периодом 5 с: двойные — лёгкая, тройные — сильная, 4 вспышки — критическая, одинарные с периодом 1 с — запылённость с передачей «Неисправность» на ППК (в заводской установке передача отключена).
- Подогрев включается ниже −20 °C внутри оболочки; питание извещателя и подогрева раздельное. Опцию подогрева можно включать и отключать конфигуратором.
- Красный светодиод: дежурный — одинарные вспышки с периодом 5 с, неисправность — с периодом 1 с, «Пожар» — постоянно. Возврат из «Пожара» — снять питание не менее чем на 10 с.
- Только 4-проводное включение (Modbus); HART — 3 провода при петле 4-20 мА.
Монтаж
- Целить вниз под углом к горизонту не менее 10–20 градусов, чтобы на смотровом окне не скапливалась влага; монтировать на жёсткой поверхности без вибраций.
- Порядок: закрепить крепёжно-юстировочное устройство, отвернуть 3 винта и отделить основание с вводами (отсоединить внутренний шлейф), закрепить основание, подключить защитное заземление, сделать электромонтаж, подключить шлейф, положить силикагель из комплекта, завернуть 3 винта, нацелить.
- Кабель сечением проводов не менее 0,75 мм2, два отверстия М20х1,5, клеммы 0,08–2,5 мм2; бронированный кабель разделывают по РЭ. Кабельные вводы в комплект не входят.
- Клеммы: питание подогрева (1, 2 и 11, 12), питание извещателя (3, 4 и 13, 14), ШС вход/выход, реле «Пожар» (NO, COM, NC), RS-485 (МА, МВ).
- Добавочные резисторы Rдоб. (однопороговое / двухпороговое включение, Rок.): Спектрон, Магистр, Гранит — 820 / 2000 Ом, 7,5 кОм; ВЭРС — 820 / 1500 Ом, 7,5 кОм; Сигнал-ВКА — 820 Ом, 4,7 кОм; Сигнал ВК-4 — 1000 Ом, 4,7 кОм; Рубеж АМП-4 — 1000 / 2000 Ом, 4,7 кОм; Болид — 1500 / 3000 Ом, 4,7 кОм; С2000-АР2 (АР8) — 4700 Ом, 10 кОм.
Примеры
Нефтегазовые объекты, зоны 1, 2, 21, 22
Закрытые объекты и наружные установки; у Н и М рудничная маркировка — подземные выработки шахт и рудников.
Дальний очаг открытого пламени
Режим «Далеко 40»: до 40 м по тестовым очагам ТП-5 и ТП-6.
Факельные установки поблизости
Уменьшить дальность («Стандарт», «Близко») — помехоустойчивость выше.
Частые вопросы
Чем 3-ИК отличается от УФ+ИК?
Три ИК-датчика в разных диапазонах ИК-спектра, УФ-канала нет.
Нюансы и грабли
- Стекло и плексиглас между извещателем и очагом, посторонние объекты в зоне обзора снижают реакцию; пыль, грязь и плёнки на смотровых окнах уменьшают дальность — окна надо периодически чистить.
- Ниже −55 °C эксплуатировать с отключённым подогревом нельзя.
- Пары «извещатель — задняя крышка» нельзя менять местами; переднюю крышку не открывать, винты не отворачивать; смотровые окна не протирать сухой ветошью и абразивами.
- Зелёный светодиод показывает излучение в зоне обзора, а не обязательно пламя.
- На время тестирования и обслуживания отключить пожаротушение и оповещение; не открывать извещатель во взрывоопасной среде при включенном питании; не ронять с высоты более 0,1 м.
- Извещатель должен эксплуатироваться только для целей и условий, определённых в РЭ; испытания на ложные срабатывания, не регламентированные ГОСТ 34698-2020, не являются основанием считать его неисправным.
- В РЭ Modbus-версии в описании питание указано 9…28 В, а в таблице 9÷32 В; при проектировании ориентироваться на меньший верхний предел.
Документация
- Спектрон — РЭ на Спектрон-801-Exd (СПЕК.420529.000.001-06-16 Modbus, -05-18 HART), руководство функциональной безопасности, описание протокола Modbus
