Спектрон · взрывозащищённые трёхканальные ИК извещатели пламени: искробезопасная цепь Exi и герметизация компаундом Exm

Спектрон-801-Exi / Exm — 3-ИК извещатели пламени для взрывоопасных зон: пластик, оцинкованная или нержавеющая сталь

3-ИК извещатели пламени 801 во взрывозащите Exi (зона 0 и выше) и Exm (зона 1 и выше): до 25 м, угол 90°, IP66/IP68, сварка на расстоянии 4 м.

Модели семейства

Спектрон-801-Exi / -Exi-М / -Exi-НИскробезопасная цепь ia: ABS-пластик с антистатической краской, оцинкованная сталь (М) или нержавеющая сталь (Н).

Маркировка взрывозащиты	РО Ex ia I Ma X / 0Ex ia IIC T6 Ga X / Ex ia IIIC T200 85 °C Da X
Зоны	0, 1, 2, 20, 21 и 22 закрытых помещений и наружных установок
Спектральная чувствительность	3-ИК
Класс чувствительности (ГОСТ 34698-2020)	1 класс
Дальность: далеко / близко	25 / 17 м
Время реакции	от 5 до 30 с, в зависимости от очага
Угол обзора	90°
Устойчивость к 1 посту дуговой или аргоновой сварки	4 м
Питание	9…30 В
Ток в дежурном режиме (2 провода / 4 провода)	не более 1 / 5,5 мА
Ток «Пожар» (2 провода / 4 провода)	3,3…26 / 30 мА
Температура (пластик / М, Н)	-55…+75 / -55…+85 °С
Масса (пластик / М, Н)	не более 450 / 800 г

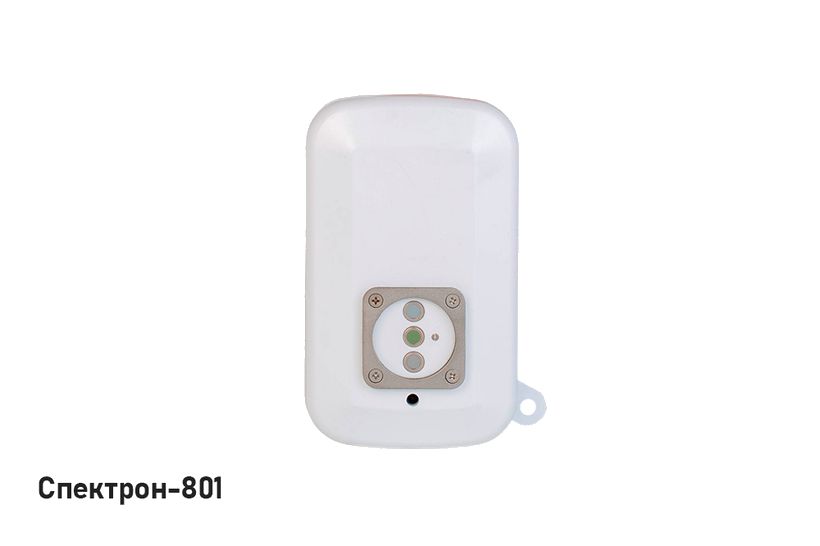

Спектрон-801-Exm / -Exm-М / -Exm-НГерметизация компаундом m, те же корпуса и характеристики.

Маркировка взрывозащиты	PB Ex mb I Mb X / 1Ex mb IIC T6 Gb X / Ex mb IIIC T85 °C Db X
Зоны	1, 2, 21 и 22 закрытых помещений и наружных установок
Температура (пластик / М, Н)	-55…+75 / -55…+85 °С
Степень защиты	IP66/IP68

Как это работает и подключается

Три ИК датчика: «Пожар» формируется только если все три видят пламя одновременно. Конус 90°, 1 класс чувствительности по ТП-5 и ТП-6.
Стандартно перекидное реле «Пожар» и оптореле «Неисправность». Светодиод: «Дежурный» — вспышки раз в 7 с, «Неисправность» — раз в 1 с, «Пожар» — постоянно.
2 провода: «Пожар» — ток шлейфа 3,3…26 мА по Rуст. 4 провода: отдельное питание, чёрный и зелёный провода замкнуты накоротко, контакты реле до 30 В и 100 мА.
Возврат из «Пожара» в «Дежурный» — снять напряжение не менее чем на 2 с.
Режимы чувствительности и фиксации реле — магнитом из комплекта или настроечным излучателем при 4-проводном включении; с тестовым излучателем работает только 4-проводная схема.
Exi: питание и шлейф — от искробезопасного источника или искробарьера не ниже «ia» для IIC; допустимые пары Ui/Ii: 12 В / 500 мА, 24 В / 100 мА, 28 В / 70 мА; Ci 16,2 нФ, Li 1 мкГн. Цепь сухого контакта реле: Ui 30 В, Ii 100 мА, Ci 0,01 нФ, Li 0,01 мкГн.

Монтаж

Для Exi рекомендуется монтажная коробка Спектрон-МК-04-Exi. Кабель длиной 0,8 м.
Нацелить вниз на 10–20° к горизонту; жёсткая поверхность без вибраций; после электромонтажа нацелить и зафиксировать.
Кабель стальных корпусов можно защитить металлорукавом ДУ 10 мм (Спектрон-КМР, от 5 м, кратно 1 м).
Допустима переполюсовка при номинале 24 В: «+» не менее 700 мс, «-» 50…100 мс.
Резисторы Rуст. / Rдоб — по таблицам РЭ для выбранного ППК (Спектрон, Магистр, Гранит, ВЭРС: Rуст. 270 Ом, Rдоб 820 Ом, Rок 7,5 кОм; Сигнал-ВКА: 1200 / 820 Ом; Сигнал ВК-4: 560 / 1000 Ом; Рубеж АМП-4: 270 / 1000 Ом).
Перед настройкой и ТО отключить пожаротушение и оповещение.

Примеры

Зона 0 и наружные установки

Exi с подключением к искробезопасному ППК или через барьеры Спектрон-ИБ-01 и ИБ-02, которые рекомендует производитель.

Зоны 1 и 2 без искробезопасного шлейфа

Exm с герметизацией компаундом для зон 1, 2, 21 и 22.

Частые вопросы

Чем Exi отличается от Exm?

Exi — искробезопасная цепь ia, допускает зону 0, но требует искробезопасного источника или барьера. Exm — герметизация компаундом для зон 1, 2, 21 и 22.

Срок службы и гарантия?

Гарантия 18 месяцев со дня ввода в эксплуатацию, но не более 24 месяцев со дня выпуска.

Нюансы и грабли

Exi нельзя включать в обычный шлейф без искробезопасного источника или барьера; то же для сухих контактов реле.
Вскрывать корпус, менять конструкцию, ронять с высоты более 0,1 м — нельзя.
Между извещателем и зоной не должно быть стекла и других преград.
ППК остаётся в дежурном режиме при «Пожаре» — нет или не подходит Rуст./Rдоб.; не работает по 4 проводам — не замкнуты чёрный и зелёный провода.
Ток «Пожар» задан для 12 В; в диапазоне 8…24 В он меняется не более чем на 10 %.
Время снятия напряжения для сброса «Пожара»: в этом РЭ 2 с, в РЭ на общепромышленный 801 — 5 с. Если сомневаетесь — держите обесточенным не менее 5 с.

Документация

Спектрон — РЭ на Спектрон-801-Exi/Exm, -М, -Н (СПЕК.420529.000.001-34-12 РЭ)
