Извещатели пламени Спектрон-804 (общепромышленные)

Модели семейства

Спектрон-804 / -804-М / -804-Н (релейные, 2- и 4-проводные)Базовый вариант: 2- или 4-проводное включение, реле «Пожар» и оптореле «Неисправность». Корпус ABS-пластик, оцинкованная (М) или нержавеющая (Н) сталь.

Спектральная чувствительность	4-ИК
Класс чувствительности (ГОСТ 34698-2020)	1 класс
Дальность: далеко / близко	50 / 25 м
Время реакции	от 5 до 30 с, в зависимости от очага; быстро 7 (до 25 с), медленно 12 (до 25 с)
Угол обзора	90°
Устойчивость к прямому свету	150 000 лк (лампы накаливания и люминесцентные)
Устойчивость к 1 посту дуговой или аргоновой сварки	4 м
Питание	9…26 В
Ток в дежурном режиме (2 провода / 4 провода)	не более 1 / 5,5 мА
Ток «Пожар» (2 провода / 4 провода)	3,3…26 / 30 мА
Реле (сухой контакт)	не более 30 В, 100 мА
Температура (пластик / М, Н)	-55…+75 / -55…+85 °С
Масса (пластик / М, Н)	не более 450 / 800 г

Спектрон-804-HART / -М-HART / -Н-HARTТолько 4-проводное включение: реле «Пожар», реле «Неисправность» и гальванически развязанная токовая петля 4–20 мА (нужно внешнее питание).

Режимы дальности	1 «Далеко» — ТП-5 50 м, ТП-6 55 м; 2 «Далеко 35» — 35 м; 3 «Стандарт» — 25 м; «Близко» — 17 м
Питание	9…26 В
Ток в дежурном режиме	3 мА (реле и петля выкл.); 8 мА (реле вкл.); 13 мА (реле и петля вкл.)
Ток «Пожар»	5 мА (реле и петля выкл.); 34 мА (реле вкл.); 44 мА (реле и петля вкл.)
Типовые токи петли	2 мА — неисправность, 4 мА — дежурный, 16 мА — внимание, 18 мА — пожар
Температура (пластик / М, Н)	-55…+75 / -55…+85 °С

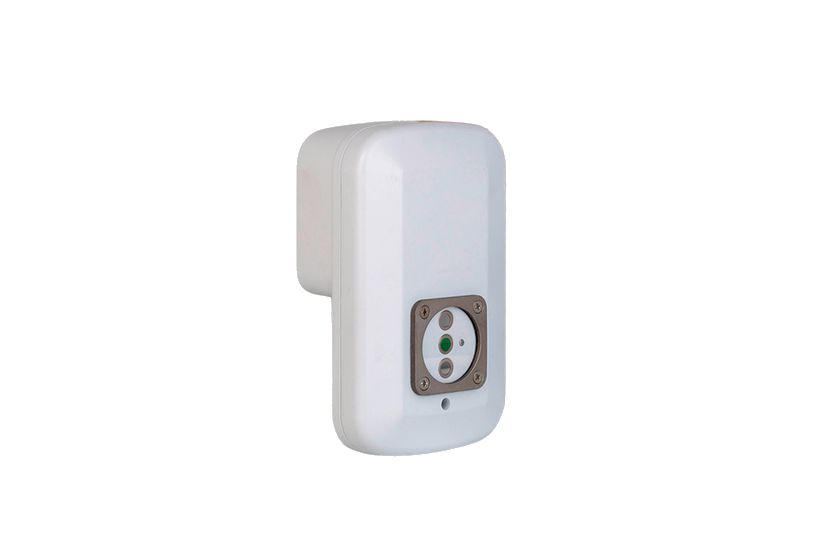

Спектрон-804-Modbus / -М-Modbus / -Н-ModbusЦифровой интерфейс RS-485 Modbus RTU; можно менять настройки и опрашивать несколько извещателей в сети. Реле «Пожар» и «Неисправность» сохраняются.

Режимы дальности	1 «Далеко 60» — ТП-5 60 м, ТП-6 50 м; 2 «Далеко 35» — 35 м; 3 «Стандарт» — 25 м; «Близко» — 17 м
Питание	9…26 В
Ток в дежурном режиме	3 мА (реле выкл.); 8 мА (реле вкл.)
Ток «Пожар»	5 мА (реле выкл.); 34 мА (реле вкл.)
Параметры порта по умолчанию	8 бит данных, без паритета, 2 стоповых бита; 19200 бод и адрес 001, выпуск с 2020 года — 115200 бод и адрес 127, с 2025 года — 9600 бод и адрес 127
Температура (пластик / М, Н)	-55…+75 / -55…+85 °С
Масса (пластик / М, Н)	не более 450 / 800 г

Как это работает и подключается

Четыре ИК датчика, каждый в своём спектре; «Пожар» — когда они одновременно видят пламя в течение заданного времени. Конус 90°, 1 класс по ТП-5 и ТП-6.
Светодиод: «Дежурный» — одинарные красные вспышки раз в 7 с, «Неисправность» — раз в 1 с, «Пожар» — постоянно, «Настройка» — групповые вспышки по номеру режима.
Релейный вариант, 2 провода: «Пожар» — ток шлейфа 3,3…26 мА по Rуст.; 4 провода: отдельное питание, чёрный и зелёный провода замкнуты накоротко, оптореле «Неисправность» вносит в шлейф 30 Ом. Из «Пожара» в «Дежурный» — обесточить не менее чем на 5 с.
Четыре режима чувствительности релейной версии: 1 «Далеко/быстро» (50 м, 7…25 с), 2 «Далеко/медленно» (50 м, 12…25 с, заводская установка), 3 «Близко/быстро» (25 м, 7…25 с), 4 «Близко/медленно» (25 м, 12…25 с). Настройка магнитом из комплекта или настроечным излучателем ИТ-15 (только 4 провода).
HART-вариант работает только по 4 проводам. Типовые токи петли: 2 мА — неисправность, 4 мА — дежурный, 16 мА — внимание, 18 мА — пожар (возможна перенастройка). Реле «Пожар» может работать с фиксацией (заводская установка) или без, реле «Неисправность» — с фиксацией.
Modbus-вариант: регистр 0x0001 — адрес (1–127, старший байт) и скорость (младший байт: 1200…115200 бод); регистр 0x0002 — состояние и управление; функции 04h, 06h, 07h, 2Bh. Смена адреса автоматически меняет скорость и наоборот.
Сброс до заводских настроек (HART/Modbus): к выключенному извещателю поднести магнит, включить питание, примерно через 40 с, когда короткие вспышки сменятся длинной, убрать магнит и перезагрузить; скорость порта по умолчанию 9600, адрес 127.

Монтаж

Рекомендуемые монтажные коробки: Спектрон-МК-03 (только 2 провода) и Спектрон-МК-04 (2 или 4 провода). Кабель извещателя 0,8 м. Металлические корпуса (М, Н) заземлять.
Нацелить вниз на 10–20° к горизонту, на жёсткую поверхность без вибраций; после электромонтажа нацелить и зафиксировать. Кабель стальных корпусов можно защитить металлорукавом ДУ 10 мм (Спектрон-КМР).
Питание с подключёнными реле — 9…26 В, ток нагрузки не менее 30*N мА, где N — число извещателей; шлейф 8…28 В. Допустима переполюсовка при номинале 24 В: «+» не менее 700 мс, «-» 50…100 мс.
Rуст. (2 провода, однопороговое / двухпороговое), Ом: Спектрон, Магистр, Гранит, ВЭРС — 270 / 1200; Сигнал-ВКА — 1200; Сигнал ВК-4 — 560; Рубеж АМП-4 — 270 / 1200; Сигнал-20П «тип ШС 1» — 270 / 560.
Rдоб (4 провода), Ом: Спектрон, Магистр, Гранит — 820 / 2000; ВЭРС — 820 / 1500; Сигнал-ВКА — 820; Сигнал ВК-4 — 1000; Рубеж АМП-4 — 1000 / 2000; Сигнал-20П «тип ШС 1» — 1500 / 3000; С2000-АР2 (АР8) — 4700; ЯУЗА-Ex — 1000 / 2000.
Проверка работоспособности магнитом: поднести магнит к корпусу — извещатель переходит в «Пожар», убрать — возвращается в «Дежурный». Перед проверкой отключить пожаротушение и оповещение.
Оптику чистить кисточкой по мере загрязнения.

Примеры

Сварочные цеха и посты

Четыре ИК канала отсекают дуговую и аргонную сварку, солнце и блики; в РЭ заявлена устойчивость к посту сварки на расстоянии 4 м.

Большие объёмы — ангары, резервуарные парки

Дальность до 50 м (HART — 50/55 м, Modbus — 60/50 м по ТП-5/ТП-6) в конусе 90°.

АСУ ТП с токовой петлёй или Modbus

HART-версия отдаёт состояние токовой петлёй 4–20 мА, Modbus-версия — по RS-485.

Частые вопросы

Чем отличаются HART- и Modbus-версии?

Обе 4-проводные, с реле «Пожар» и «Неисправность». HART добавляет гальванически развязанную петлю 4–20 мА (нужно внешнее питание), Modbus — интерфейс RS-485 с настройкой и опросом по сети.

Чем М и Н отличаются от базового?

Материалом корпуса: М — оцинкованная низкоуглеродистая сталь с порошковой краской, Н — нержавеющая. Обе стальные версии работают до +85 °С и весят до 800 г.

Срок службы и гарантия?

Срок службы 10 лет; гарантия 18 месяцев со дня ввода в эксплуатацию, но не более 24 месяцев со дня выпуска.

Нюансы и грабли

Настройки и проверка магнитом — только при отключённом пожаротушении и оповещении.
Перед извещателем не должно быть стекла, оргстекла и прочих преград — они сильно гасят излучение.
Вскрывать корпус, менять конструкцию, ронять с высоты более 0,1 м, подключать вне схем РЭ — нельзя.
ППК остаётся в дежурном режиме при «Пожаре» — нет или не подходит Rуст./Rдоб.; не работает по 4 проводам — не замкнуты чёрный и зелёный провода кабеля.
Ток потребления зависит от того, включены ли реле и токовая петля: в HART-версии с обоими включёнными реле и петлёй в «Пожаре» до 44 мА — закладывать в расчёт источника питания.
В РЭ разный срок сброса «Пожара» питанием: 5 с в релейной версии, 2 с в HART. Обесточивайте не менее 5 с.
В РЭ HART-версии в описании принципа работы говорится о трёх чувствительных элементах при общем названии 4-ИК — опечатка документа, уточняйте у производителя.

Документация

Спектрон — РЭ на Спектрон-804, 804-М, 804-Н (СПЕК.420529.000.001-45-06 РЭ)
Спектрон — РЭ на Спектрон-804-HART, -М-HART, -Н-HART (СПЕК.420529.000.001-47-05 РЭ)
Спектрон — РЭ на Спектрон-804-Modbus, -М-Modbus, -Н-Modbus
