Спектрон · взрывозащищённые 4-ИК извещатели пламени: искробезопасная цепь Exi и герметизация компаундом Exm, варианты релейный, HART и Modbus

Спектрон-804-Exi / Exm — 4-ИК извещатели пламени для взрывоопасных зон: до 50 м, сварка на расстоянии 4 м, варианты HART и Modbus

4-ИК извещатели пламени 804 во взрывозащите Exi (зона 0 и выше) и Exm (зона 1 и выше): пластик, оцинкованная или нержавеющая сталь, IP66/IP68, угол 90°. Есть версии с HART и Modbus.

Модели семейства

Спектрон-804-Exi / -Exi-М / -Exi-НИскробезопасная цепь ia; релейный вариант, 2- и 4-проводное включение.

Маркировка взрывозащиты	РО Ex ia I Ma X / 0Ex ia IIC T6 Ga X / Ex ia IIIC T200 85 °C Da X
Зоны	0, 1, 2, 20, 21 и 22 закрытых помещений и наружных установок
Класс чувствительности (ГОСТ 34698-2020)	1 класс
Дальность: далеко / близко	50 / 25 м
Время реакции	от 5 до 30 с; быстро 7 (до 25 с), медленно 12 (до 25 с)
Угол обзора	90°
Устойчивость к 1 посту дуговой или аргоновой сварки	4 м
Питание	9…26 В
Ток в дежурном режиме (2 провода / 4 провода)	не более 1 / 5,5 мА
Ток «Пожар» (2 провода / 4 провода)	3,3…26 / 30 мА
Температура (пластик / М, Н)	-55…+75 / -55…+85 °С
Масса (пластик / М, Н)	не более 450 / 800 г

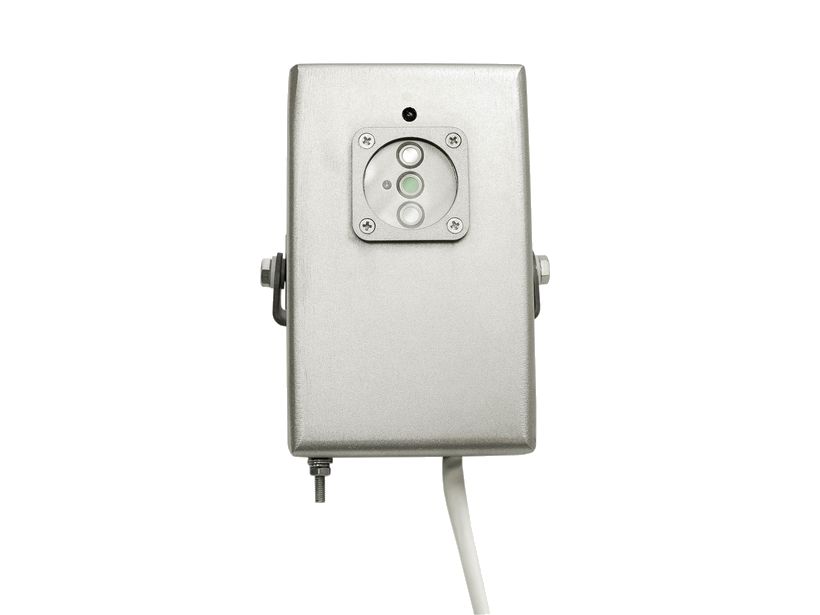

Спектрон-804-Exm / -Exm-М / -Exm-НГерметизация компаундом m; те же характеристики.

Маркировка взрывозащиты	PB Ex mb I Mb X / 1Ex mb IIC T6 Gb X / Ex mb IIIC T85 °C Db X
Зоны	1, 2, 21 и 22 закрытых помещений и наружных установок
Температура (пластик / М, Н)	-55…+75 / -55…+85 °С

Спектрон-804-Exi/Exm-HART (-М, -Н)4 провода, реле «Пожар» и «Неисправность» и токовая петля 4–20 мА с гальванической развязкой.

Режимы дальности	1 «Далеко» — ТП-5 50 м, ТП-6 55 м; 2 «Далеко 35» — 35 м; 3 «Стандарт» — 25 м; «Близко» — 17 м
Питание	9…26 В
Ток в дежурном режиме	3 мА (реле и петля выкл.); 8 мА (реле вкл.); 13 мА (реле и петля вкл.)
Ток «Пожар»	5 мА (реле и петля выкл.); 34 мА (реле вкл.); 44 мА (реле и петля вкл.)
Типовые токи петли	2 мА — неисправность, 4 мА — дежурный, 16 мА — внимание, 18 мА — пожар

Спектрон-804-Exi/Exm-Modbus (-М, -Н)4 провода, реле и RS-485 Modbus RTU.

Режимы дальности	1 «Далеко» — ТП-5 60 м, ТП-6 50 м; 2 «Далеко 35» — 35 м; 3 «Стандарт» — 25 м; «Близко» — 17 м
Питание	9…26 В
Ток в дежурном режиме	3 мА (реле выкл.); 8 мА (реле вкл.)
Ток «Пожар»	5 мА (реле выкл.); 34 мА (реле вкл.)
Скорость и адрес по умолчанию	19200 бод и адрес 001; выпуск с 2020 года — 115200 бод и адрес 127; сброс к заводским настройкам — 9600 бод, адрес 127

Как это работает и подключается

Четыре ИК датчика, «Пожар» — при одновременном сигнале. Конус 90°, 1 класс по ТП-5 и ТП-6.
Светодиод: «Дежурный» — вспышки раз в 7 с, «Неисправность» — раз в 1 с, «Пожар» — постоянно. Сброс «Пожара» — снять напряжение не менее чем на 2 с.
Релейный вариант: 2 провода — «Пожар» током шлейфа 3,3…26 мА по Rуст.; 4 провода — отдельное питание, чёрный и зелёный провода замкнуты накоротко.
HART-вариант: типовые токи петли 2 мА — неисправность, 4 мА — дежурный, 16 мА — внимание, 18 мА — пожар (возможна перенастройка); реле «Пожар» с фиксацией или без, заводская установка — с фиксацией.
Modbus-вариант: регистр 0x0001 — адрес и скорость, регистр 0x0002 — состояние и управление; функции 04h, 06h, 07h, 2Bh. Сброс к заводским настройкам: к выключенному извещателю поднести магнит, включить питание, примерно через 40 с, когда короткие вспышки сменятся длинной, убрать магнит и перезагрузить.
Exi: питание и шлейф — от искробезопасного источника или барьера не ниже «ia» для IIC; допустимые пары Ui/Ii: 12 В / 500 мА и 24 В / 100 мА, Ci 16,2 нФ. Цепь сухого контакта реле: Ui 30 В, Ii 100 мА, Ci 0,01 нФ, Li 0,01 мкГн.

Монтаж

Для Exi рекомендуется монтажная коробка Спектрон-МК-04-Exi. Кабель извещателя 0,8 м.
Нацелить вниз на 10–20° к горизонту, на жёсткую поверхность без вибраций; нацеливание и фиксация — после электромонтажа.
Кабель стальных корпусов можно защитить металлорукавом ДУ 10 мм (Спектрон-КМР).
Допустима переполюсовка при номинале 24 В: «+» не менее 700 мс, «-» 50…100 мс.
Номиналы Rуст. / Rдоб. и Rок — по таблицам РЭ для выбранного ППК (Спектрон, Магистр, Гранит, ВЭРС: Rуст. 270 Ом, Rдоб. 820 Ом, Rок 7,5 кОм).
Перед настройкой и ТО отключить пожаротушение и оповещение; оптику чистить кисточкой.

Примеры

Зона 0 и наружные установки

Exi подключается к искробезопасному ППК или через барьер; производитель рекомендует барьеры Спектрон-ИБ-01 и Спектрон-ИБ-02.

Зоны 1 и 2

Exm с герметизацией компаундом для зон 1, 2, 21 и 22.

Цифровой опрос и токовая петля

HART-вариант отдаёт состояние петлёй 4–20 мА, Modbus-вариант — по RS-485.

Частые вопросы

Чем Exi отличается от Exm?

Exi — искробезопасная цепь ia, допускает зону 0, но нужен искробезопасный источник или барьер. Exm — герметизация компаундом для зон 1, 2, 21 и 22.

Срок службы и гарантия?

Гарантия 18 месяцев со дня ввода в эксплуатацию, но не более 24 месяцев со дня выпуска.

Нюансы и грабли

Exi нельзя включать в обычный шлейф без искробезопасного источника или барьера; то же касается сухих контактов реле.
Перед извещателем нельзя ставить стекло и другие преграды.
Вскрывать корпус, менять конструкцию, ронять с высоты более 0,1 м — нельзя.
ППК остаётся в дежурном режиме при «Пожаре» — нет или не подходит Rуст./Rдоб.; не работает по 4 проводам — не замкнуты чёрный и зелёный провода.
В HART- и Modbus-версиях ток потребления зависит от включённых реле и петли: с реле и петлёй включёнными в «Пожаре» до 44 мА — учитывать при расчёте питания.

Документация

Спектрон — РЭ Спектрон-804-Exi/Exm (СПЕК.420529.000.001-31-09 РЭ)
Спектрон — РЭ Спектрон-804-Exi/Exm-HART (СПЕК.420529.000.001-33-08 РЭ)
Спектрон — РЭ Спектрон-804-Exi/Exm-Modbus (СПЕК.420529.000.001-32-09 РЭ)
