Спектрон-901-Exd — 4-ИК+УФ извещатель пламени: 60 м по ТП-5, свет до 250 000 лк, HART, с видеомодулем
Извещатель с датчиками 4-ИК + 1-УФ, 60 м по ТП-5 и 50 м по ТП-6, угол 90°, устойчив к свету до 250 000 лк, HART 7, подогрев до −70 °C. Есть версия с видеомодулем.
Модели семейства
Спектрон-901-Exd-А / -М / -Н -HARTтоковая петля 4-20 мА, HART 7, реле «Пожар» и «Неисправность»
| Спектральный диапазон | 4-ИК и 1-УФ |
| Дальность ТП-5 / ТП-6 | 60 / 50 м |
| Время срабатывания | 3, 10, 15*, 25 с |
| Угол обзора | 90° |
| Устойчивость к свету / к сварке | не менее 250 000 лк / три поста на 4 м |
| Питание | 24÷32 В |
| Ток дежурный / «Пожар» / подогрев | не более 20 / 50 / 295 мА |
| Интерфейс | HART 7 |
| Температура | с подогревом −70…+90 °C, без подогрева −55…+90 °C |
| Масса | А не более 3,5 кг, М и Н не более 5,5 кг |
| Маркировка А | 1Ex db IIC T6…T4 Gb X / Ex tb IIIC T85°C…T135°C Db X |
| Маркировка М, Н | PB Ex db I Mb X / 1Ex db IIC T6…T4 Gb X / Ex tb IIIC T85°C…T135°C Db X |

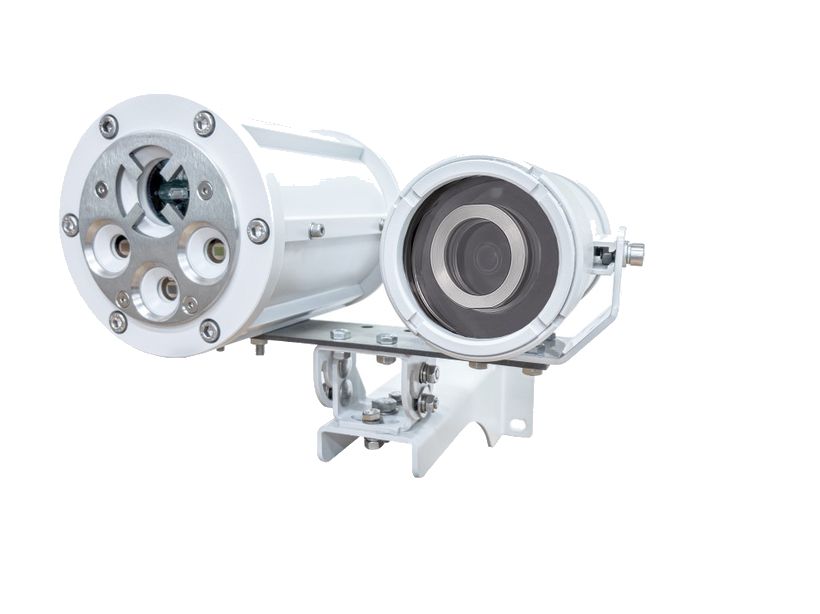

Спектрон-901-Exd-А-В, -Н-В (…-HART, …-IP-HART)с видеомодулем на одной оси с извещателем
| Питание | 24-28 В |
| Ток дежурный / «Пожар» / подогрев | не более 20 / 50 / 295 мА |
| Хранение видео | CD-CARD до 16 Гб, USB-HDD до 128 Гб |
| Температура видеомодуля | −40…+60 °C |
| Видеомодуль | в отдельном корпусе на общем кронштейне, питание от извещателя по бронированному кабелю, без ИК-подсветки и обогрева |
| Масса | А не более 6 кг |
Как это работает и подключается
- Несколько датчиков в разных диапазонах: четыре ИК и один УФ; «Пожар» формируется по алгоритму НПО «Спектрон» при одновременном присутствии сигналов от чувствительных элементов.
- Режимы дальности и времени задаются настроечным излучателем ИТ-12-Exd (красный) или конфигуратором; ИТ-12-Exd (чёрный) — тестовый, дальность до 25 м.
- Подогрев включается ниже −20 °C внутри оболочки; питание извещателя и подогрева раздельное и гальванически развязанное. Возврат из «Пожара» — снять питание не менее чем на 10 с.
- HART — токовая петля 4-20 мА без гальванической развязки с вытекающим током; 4 провода при реле «Пожар», 3 провода при петле; версия с видеомодулем — только 4 провода.
Монтаж
- Целить вниз под углом к горизонту не менее 10–20 градусов, чтобы на смотровом окне не скапливалась влага; монтировать на жёсткой поверхности без вибраций.
- Порядок: закрепить крепёжно-юстировочное устройство, отвернуть 3 винта и отделить основание с вводами (отсоединить внутренний шлейф), закрепить основание, подключить защитное заземление, сделать электромонтаж, подключить шлейф, положить силикагель из комплекта, завернуть 3 винта, нацелить.
- Кабель сечением проводов не менее 0,75 мм2, два отверстия М20х1,5, клеммы 0,08–2,5 мм2; бронированный кабель разделывают по РЭ. Кабельные вводы в комплект не входят.
- Клеммы: питание подогрева, питание извещателя, ШС вход/выход, реле «Пожар» (NO, COM, NC).
- Добавочные резисторы Rдоб. (однопороговое / двухпороговое включение, Rок.): Спектрон, Магистр, Гранит — 820 / 2000 Ом, 7,5 кОм; ВЭРС — 820 / 1500 Ом, 7,5 кОм; Сигнал-ВКА — 820 Ом, 4,7 кОм; Сигнал ВК-4 — 1000 Ом, 4,7 кОм; Рубеж АМП-4 — 1000 / 2000 Ом, 4,7 кОм; Болид — 1500 / 3000 Ом, 4,7 кОм; С2000-АР2 (АР8) — 4700 Ом, 10 кОм.
Примеры
Нефтегазовые объекты и инфраструктура
Системы пожаротушения и пожарной сигнализации во взрывоопасных зонах; корпуса А, М, Н.
Яркая засветка, сварка
Свет до 250 000 лк и устойчивость к трём постам сварки на 4 м.
Подтверждение тревоги видеозаписью
Версия с видеомодулем фиксирует тревожные события.
Частые вопросы
Что значит В и IP в обозначении?
В — версия с видеомодулем, IP — с цифровым IP-видеомодулем.
Какие датчики?
Четыре ИК-датчика и один УФ-датчик; обнаружение по наличию излучения в разных диапазонах.
Нюансы и грабли
- Стекло и плексиглас между извещателем и очагом, посторонние объекты в зоне обзора снижают реакцию; пыль, грязь и плёнки на смотровых окнах уменьшают дальность — окна надо периодически чистить.
- Ниже −55 °C эксплуатировать с отключённым подогревом нельзя.
- Пары «извещатель — задняя крышка» нельзя менять местами; переднюю крышку не открывать, винты не отворачивать; смотровые окна не протирать сухой ветошью и абразивами.
- Зелёный светодиод показывает излучение в зоне обзора, а не обязательно пламя.
- На время тестирования и обслуживания отключить пожаротушение и оповещение; не открывать извещатель во взрывоопасной среде при включенном питании; не ронять с высоты более 0,1 м.
- Видеомодуль не имеет ИК-подсветки и обогрева, его диапазон −40…+60 °C уже, чем у извещателя.
- В папке лежат РЭ, помеченные «снят с производства» (901-Exd-M/H/A-HART и с видеомодулем): их параметры в карточку не включены.
Документация
- Спектрон — РЭ на Спектрон-901-Exd (СПЕК.420529.000.001-02-13 HART, -01-13 видеомодуль), руководство функциональной безопасности, описание протокола Modbus
