Спектрон · точечные оптико-электронные дымовые извещатели, взрывонепроницаемая оболочка Exd, 2-проводное включение
Спектрон-ДИП-31-Exd — дымовой точечный извещатель в оболочке Exd, алюминий или нержавейка, 2 провода в шлейф
Оптико-электронный дымовой извещатель для взрывоопасных зон 1, 2, 21, 22. Алюминий (А) или нержавеющая сталь (Н), двухпроводное включение в шлейф ППКОП, питание 10–30 В, от −45 до +60 °C.
Модели семейства
Спектрон-ДИП-31-Exd-Аалюминиевый сплав АК12 с порошковым покрытием
| Маркировка взрывозащиты | 1Ex db ia [ia Ga] IIC T6 Gb X / Ex tb ia [ia Da] IIIC T85 °C Db X |
| Масса | не более 1,7 кг |

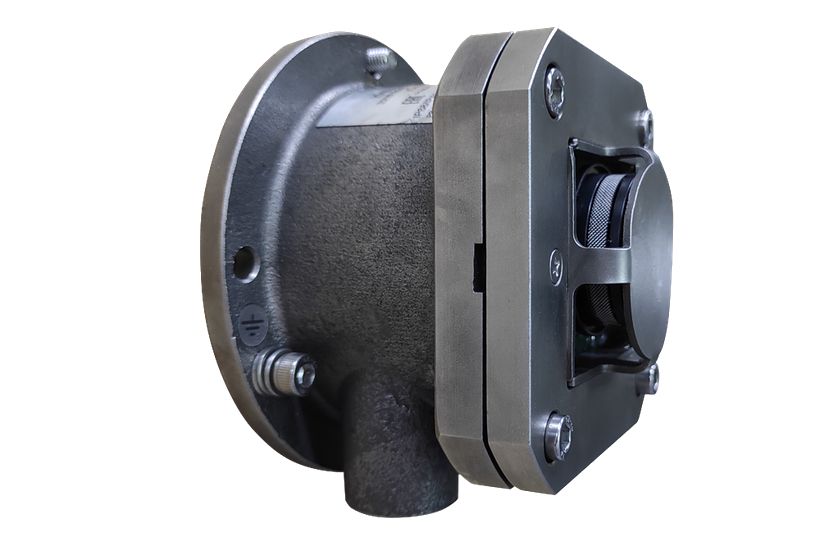

Спектрон-ДИП-31-Exd-Ннержавеющая сталь; можно применять в шахтах и рудниках
| Маркировка взрывозащиты | PB Ex db ia [ia Ma] I Mb X / 1Ex db ia [ia Ga] IIC T6 Gb X / Ex tb [ia Da] IIIC T85 °C Db X |
| Масса | не более 2,6 кг |
Общие данные
| Принцип | пороговый точечный оптико-электронный (отражённое излучение от частиц дыма) |
| Чувствительность | 0,05…0,2 дБ/м |
| Питание | 10÷30 В, подключение 2-проводное |
| Ток дежурный / «Пожар» | 0,14 мА / 5÷20 мА |
| Температура | −45…+60 °C |
| Степень защиты (извещатель / дымовая камера) | IP68 / IP41 |
| Габариты | 122х87х100 мм |
| Срок службы | 10 лет |
Как это работает и подключается
- Дымовая камера в крышке, IP41 — она не может находиться во взрывонепроницаемой оболочке. Оборудование в крышке питается искробезопасным напряжением, внутри корпуса плата коммутации с клеммами и барьер искрозащиты.
- Красный светодиод под сеткой: дежурный — одиночные вспышки с периодом 6 с; «Пожар» — постоянное свечение; «Запылённость» — тройные вспышки с периодом 6 с; «Неисправность» — четверные вспышки с периодом 6 с.
- Сброс из «Пожар» или «Неисправность» — снятие питания не менее чем на 2 с.
Монтаж
- Закрепить извещатель, подключить проводник заземления (заземление обязательно), отвернуть 4 винта и аккуратно снять крышку, не повредив шлейф, завести кабели через вводы, подключить по рисунку 4 приложения Б и закрыть крышку. Если разъём шлейфа расстыковывали, восстановить его перед закрытием.
- Два отверстия под вводы М20*1,5; кабель диаметром от 8 до 10 мм, провода сечением не менее 0,75 мм2; нажимные клеммы на 0,08–2,5 мм2. Броня кабеля фиксируется между конусом и кольцом кабельного ввода.
- К ППКОП подключают с добавочным резистором: например, для Спектрон, Магистр, Гранит Rуст. 2700 Ом при однопороговом включении, Rок. 7,5 кОм; для Рубеж АМП-4 Rуст. 2700 Ом, Rок. 4,7 кОм; для Сигнал ВК-4 Rуст. 24000 Ом, Rок. 4,7 кОм (таблица 3 РЭ; рассчитано для идеальных условий, до 20 извещателей в шлейфе).
- Проверка: подать аэрозольный имитатор дыма на дымовую камеру одним впрыском; извещатель должен перейти в «Пожар» не позднее чем через 40 с. Перед проверкой отключить выходы ППКП на пожаротушение, оповещение и вентиляцию.
Примеры
Помещение с газовой или пылевой средой, где нужен дымовой извещатель
Взрывоопасные зоны классов 1, 2, 21, 22, газы и пары категорий IIA, IIB, IIC.
Шахта или рудник
Исполнение из нержавеющей стали (Н) допускается в подземных выработках рудников, шахт и их наземных строениях.
Частые вопросы
Почему степень защиты две: IP68 и IP41?
IP68 у извещателя, IP41 у дымовой камеры, которая не размещается во взрывонепроницаемой оболочке.
Чем А отличается от Н?
Материалом корпуса; для шахт и рудников подходит нержавеющий вариант (Н), маркировка взрывозащиты у них записана по-разному.
Нюансы и грабли
- Нельзя механически воздействовать на защитную сетку дымовой камеры (загибать, ударять).
- Разные ППКОП требуют разных Rуст. и Rок.; значения из таблицы 3 приблизительные, на реальном шлейфе могут немного отличаться.
- Не открывать извещатель во взрывоопасной среде при включенном питании; не отключённый от сети извещатель снимать категорически запрещено.
- Кабельные вводы других производителей — только по согласованию с изготовителем; без вводов и с некруглым кабелем эксплуатировать нельзя.
- Не ронять с высоты более 0,1 м; ремонт — только на предприятии-изготовителе.
- Техобслуживание — не реже одного раза в год, перед ним отключить пожаротушение.
Документация
- Спектрон — РЭ СПЕК.420529.000.001-27-05 РЭ (ИП212-12 Спектрон-ДИП-31-Exd-А/Н, 2026)
