Спектрон-ДИП-31-Exi / Exm — взрывозащищённые дымовые точечные извещатели

Пороговые оптико-электронные дымовые извещатели в полиамидном корпусе для взрывоопасных зон: ДИП-31-Exi (искробезопасная цепь) и ДИП-31-Exm (герметизация компаундом), 2 провода.

Дымовые извещатели Спектрон-ДИП-31-Exi/Exm

Модели семейства

Спектрон-ДИП-31-ExiИскробезопасная цепь «ia», зоны 0, 1, 2, 20, 21, 22.

Взрывозащита	PO Ex ia I Ma X / 0Ex ia IIC T6 Ga X / Ex ia IIIC T200 85 °C Da X
Масса	не более 0,6 кг

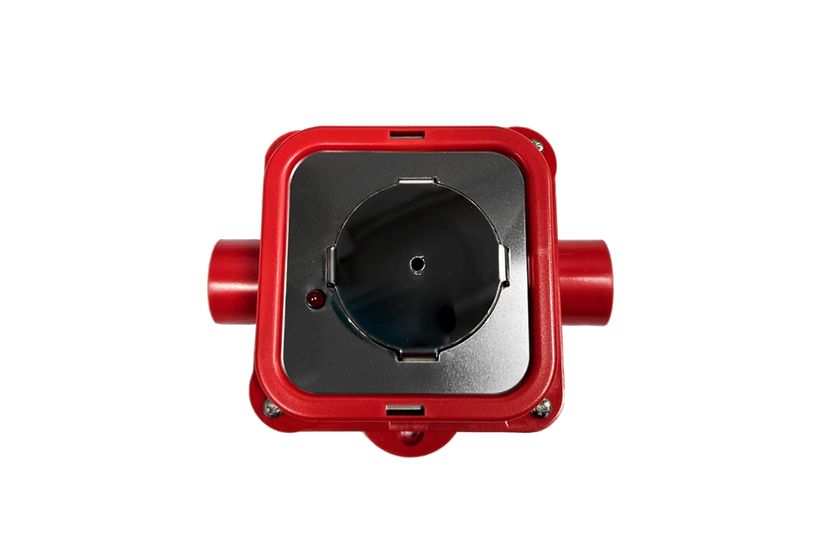

Спектрон-ДИП-31-ExmГерметизация компаундом и «eb», зоны 1, 2, 21, 22.

Взрывозащита	PП Ex eb mb ia [ia Ma] I Mс X / 1Ex eb mb ia [ia Ga] IIC T6 Gb X
Масса	не более 0,6 кг

Общие характеристикиПолиамидный корпус; дымовая камера защищена стальной сеткой.

Чувствительность	0,05…0,2 дБ/м
Питание	10…30 В
Ток «Дежурный»	не более 0,15 мА
Ток «Пожар»	не более 3 мА
Температура	-45…+60 °С
Габариты	120х130х77 мм
Степень защиты (извещатель / дымовая камера)	IP68 / IP41
Подключение	2-проводное

Как это работает и подключается

Пороговый точечный оптико-электронный детектор; ток в шлейфе меняется при переходе в «Пожар». Светодиод красный: дежурный — одинарная вспышка раз в 6 с, «Пожар» — постоянное свечение, «Запылённость» — тройные, «Неисправность» — четверные групповые вспышки.
Проверка срабатывания — аэрозольным имитатором дыма: однократный впрыск к дымовой камере, не позднее чем через 40 с извещатель должен перейти в «Пожар».
Возврат из «Пожар» или «Неисправность» — снятием питания не менее чем на 2 с.

Монтаж

Закрепить извещатель, подключить проводник заземления (обязательно), отвернуть 4 винта, отделить крышку, не повредив шлейф, завести кабели через кабельные вводы, подключить по схеме приложения Б, закрыть крышку на 4 винта; если разъём шлейфа рассоединяли — восстановить его.
Два пластиковых кабельных ввода для кабеля круглого сечения диаметром от 4 до 8 мм; отверстия с резьбой G1/2 (по заказу вводы иные, для трубной разводки — штуцер G1/2 или G3/4). Нажимные клеммы: провода от 0,08 до 2,5 мм².
Для электромонтажа рекомендуют провода сечением не менее 0,75 мм² и кабель наружным диаметром от 8 до 10 мм.
Exi: питание от искробезопасного источника или через барьер Спектрон-ИБ-01/ИБ-02; допустимо Ui = 12 В при Ii = 500 мА, Ui = 24 В при 100 мА, Ui = 28 В при 70 мА; Ci 0,01 нФ, Li 0,01 мкГн.
Экран кабеля шлейфа заземлять только в одной точке; шлейф вдали от силовых кабелей.

Примеры

Взрывоопасные зоны закрытых объектов

Обнаружение дыма или продуктов горения регистрацией отражённого от частиц дыма оптического излучения.

Частые вопросы

Чем Exi отличается от Exm?

Exi требует искробезопасного питания и допускает зоны 0 и 20, Exm — зоны 1, 2, 21, 22; в РЭ у них общие габариты, чувствительность и токи.

Какой класс защиты от поражения током?

III по ГОСТ 12.2.007.0-75.

Нюансы и грабли

Не воздействовать механически на защитную сетку дымовой камеры (загибать, ударять).
Не открывать извещатель во взрывоопасной среде при включенном питании; надпись на корпусе: «ОТКРЫВАТЬ, ОТКЛЮЧИВ ОТ СЕТИ!».
IP68 относится к корпусу, IP41 — к дымовой камере: она не может быть во взрывонепроницаемой оболочке.
При проверке в действующей установке отключить выходы ППКП, управляющие пожаротушением, оповещением, общеобменной или противодымной вентиляцией.
Чистить корпус только влажной тканью (знак X); падение с высоты более 0,1 м лишает гарантии.
Влагозащита соединений — ответственность монтажно-наладочной организации.

Документация

Спектрон — руководства по эксплуатации ДИП-31-Exi и ДИП-31-Exm (тексты совпадают)
