Спектрон · взрывозащищённые рупорные громкоговорители для трансляционной линии
ГВР-Exd-Прометей — взрывозащищённый рупорный громкоговоритель 10–50 Вт на линию 100 В или 8 Ом
Рупорный речевой оповещатель во взрывонепроницаемой алюминиевой оболочке Exd, IP66, от −65 до +85 °C. Работает от трансляционного усилителя, четыре мощности: 10, 20, 30 и 50 Вт.
Модели семейства
ГВР-Exd-10-Прометей10 Вт, самый лёгкий, частоты 400–8000 Гц
| Номинальная мощность | 10 Вт |
| Подключение в линии | 100 В или 8 Ом |
| Сопротивление | 1000 Ом |
| Переключаемое соединение | 10 / 5 Вт |
| Рабочий диапазон частот | 400–8000 Гц |
| SPL (1 Вт, 1 м) | не менее 105 дБ |
| Максимальный SPL (1 м) | не менее 115 дБ |
| Масса | не более 4,5 кг |
| Габариты А / В / С (приложение А) | 206 / 163 / 273 мм |

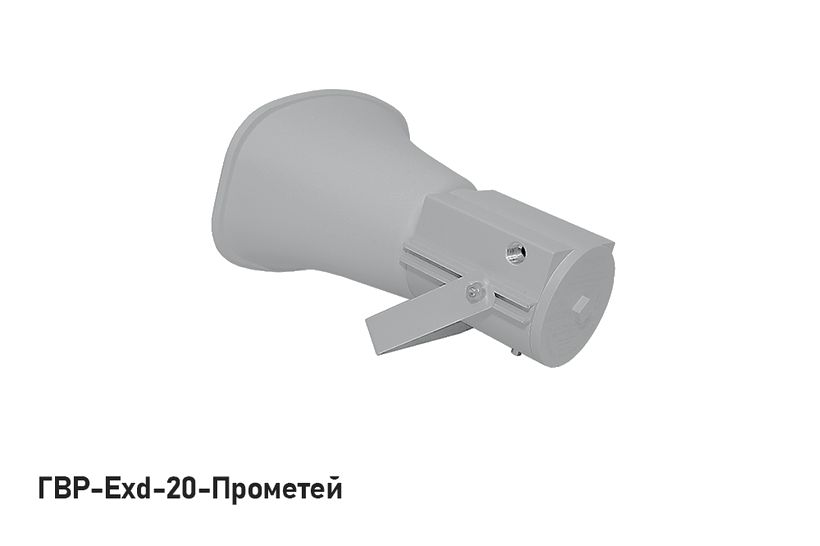

ГВР-Exd-20-Прометей20 Вт, 250–8000 Гц
| Номинальная мощность | 20 Вт |
| Подключение в линии | 100 В или 8 Ом |
| Сопротивление | 500 / 1000 Ом |
| Рабочий диапазон частот | 250–8000 Гц |
| SPL (1 Вт, 1 м) | не менее 107 дБ |
| Максимальный SPL (1 м) | не менее 120 дБ |
| Масса | не более 4,5 кг |
| Габариты А / В / С | 245 / 245 / 345 мм |

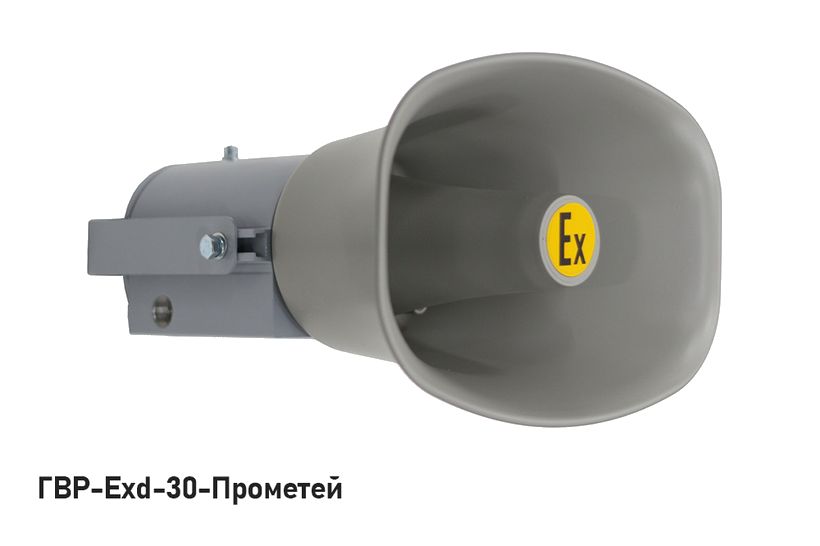

ГВР-Exd-30-Прометей30 Вт, четыре ступени переключаемой мощности
| Номинальная мощность | 30 Вт |
| Подключение в линии | 100 В или 8 Ом |
| Сопротивление | 333 / 666 Ом |
| Переключаемое соединение | 30 / 15 / 7,5 / 3,75 Вт |
| Рабочий диапазон частот | 250–8000 Гц |
| SPL (1 Вт, 1 м) | не менее 110 дБ |
| Максимальный SPL (1 м) | не менее 125 дБ |
| Масса | не более 4,9 кг |
| Габариты А / В / С | 211 / 282 / 345 мм |

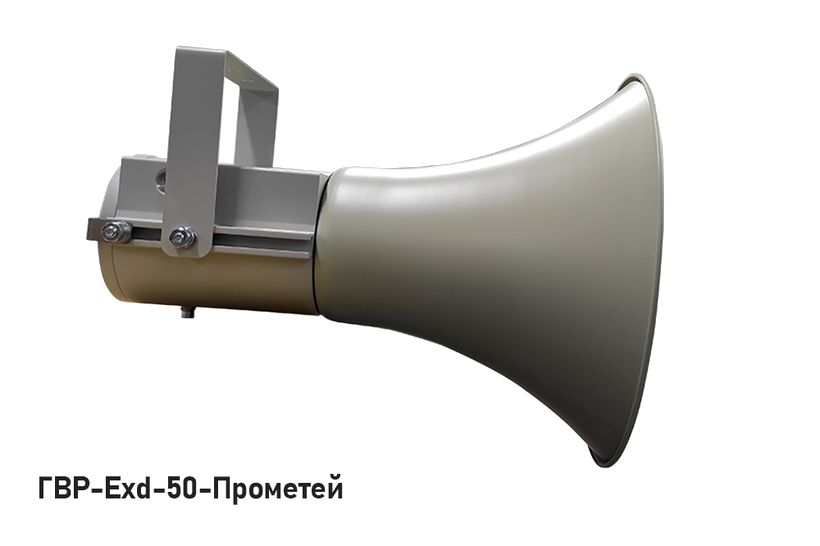

ГВР-Exd-50-Прометей50 Вт, самый громкий и тяжёлый, 380–6500 Гц
| Номинальная мощность | 50 Вт |
| Подключение в линии | 100 В или 8 Ом |
| Сопротивление | 200 / 400 Ом |
| Переключаемое соединение | 50 / 25 Вт |
| Рабочий диапазон частот | 380–6500 Гц |
| SPL (1 Вт, 1 м) | не менее 112 дБ |
| Максимальный SPL (1 м) | не менее 129 дБ |
| Масса | не более 5,3 кг |
| Габариты А / В / С | 325 / 325 / 402 мм |
Как это работает и подключается
- ГВР — пассивный громкоговоритель: в передней части корпуса излучатель и согласующий трансформатор, речь и тон формирует внешний усилитель или прибор управления.
- Согласующий трансформатор позволяет включать оповещатель в линию 100 В или на 8 Ом, на полную мощность или на половину (клеммы 100 % и 50 %).
- В РЭ маркировка взрывозащиты указана как 1Ex db IIC T6…T5 Gb X / Ex tb IIIC T80°C…T95°C Db X, в листах данных — 1Ex db IIC T6 Gb X / Ex tb IIIC T85°C Db X.
Монтаж
- Крепёжное устройство фиксируют на рабочей поверхности, корпус ставят на него и затягивают болтами; перед установкой оповещатель проверяют, подав напряжение от штатного усилителя.
- В корпусе два отверстия под кабельные вводы М20*1,5; вводы рассчитаны на круглый кабель диаметром от 8 до 10 мм. Свободное отверстие закрывают заглушкой.
- Провода к нажимным клеммам сечением от 0,2 до 1,5 мм2. Для бронированного кабеля: снять наружную изоляцию на 140 мм, броню на 80 мм, внутреннюю изоляцию на 50 мм.
- Подключить заземляющий или нулевой защитный проводник к винту заземления на корпусе. Заземление экрана линии — только в одной точке.
- Линию связи вести вдали от силовых кабелей, пересечение с силовым — под прямым углом.
- После монтажа при необходимости обновить смазку ЦИАТИМ-221, закрутить крышку, крепёжный уголок отрегулировать до плотного контакта с крышкой.
Примеры
Резервуарный парк, наружная установка
Оболочка Exd, IP66 и диапазон от −65 до +85 °C рассчитаны на открытую площадку во взрывоопасной зоне.
Речевое оповещение в цехе с газовой средой
Громкоговоритель подключается на выход трансляционного усилителя в линию 100 В; речь и сигналы формирует усилитель или прибор управления.
Частые вопросы
Чем ГВР отличается от РЗОР?
ГВР — рупорный громкоговоритель без записи, работает от усилителя. РЗОР сам проигрывает записанное сообщение и питается 9–60 В постоянного тока.
Какая взрывозащита?
Взрывонепроницаемая оболочка «d» (Exd); полная маркировка приведена в разделе «Как работает» и в РЭ.
Как часто осматривать?
Не реже одного раза в год, сроки уточняет технологический регламент объекта.
Нюансы и грабли
- Мощность усилителя не должна быть меньше суммарной мощности оповещателей; меньшая мощность вызывает искажение и ограничение сигнала и может повредить и оповещатель, и усилитель.
- Суммарное сопротивление параллельно подключённых оповещателей не должно быть ниже допустимого для усилителя, иначе выходной трансформатор усилителя выходит из строя.
- В оповещателе может стоять конденсатор C1 (2,2 мкФ, фильтр верхних частот, на клемме XS3, контакты 1, 2): с ним целостность обмоток трансформатора омметром не проверить. Работоспособность проверяют подключением к усилителю.
- Нет полной мощности — оповещатель включён на клеммы 50 % мощности; переключить на клеммы 100 %.
- Рупор беречь от ударов (знак «X» в маркировке); не подвергать ударам и падению с высоты более 0,1 м; не откручивать винты и не снимать рупор.
- Запрещены кабельные вводы других производителей без согласования с изготовителем, кабель некруглого сечения и кабель с диаметром не под ввод; без вводов эксплуатировать нельзя.
- Вода в корпусе — нарушена герметичность: проверить монтаж вводов, затяжку винтов крышки и прокладку. Перед закрытием корпус должен быть сухим, ответственность за это на монтажной организации.
Документация
- Спектрон — РЭ СПЕК.420559.000.001-04-09 РЭ (совместное для ГВР-Exd и РЗОР-Exd) и листы данных ГВР-Exd-10/20/30/50 с spectron-ops.ru
