Спектрон · взрывозащищённые рупорные громкоговорители для трансляционной линии, вид защиты Exm (d + m)
ГВР-Exm-Прометей — рупорный громкоговоритель с заливкой компаундом, 10, 15 и 25 Вт на линию 100 В или 8 Ом
Рупорный оповещатель в литом корпусе из АБС-пластика и алюминия, залит компаундом, IP66, от −65 до +85 °C. Питается от трансляционного усилителя, три мощности: 10, 15 и 25 Вт.
Модели семейства
ГВР-Exm-10-Прометей10 Вт, самый лёгкий
| Номинальная мощность | 10 Вт |
| Переключаемая мощность | 10 / 5 Вт |
| Подключение в линии | 100 В или 8 Ом |
| Рабочий диапазон частот | 400–8000 Гц |
| SPL (1 Вт, 1 м) | не менее 105 дБ |
| Максимальный SPL (1 м) | не менее 115 дБ |
| Масса | не более 2,5 кг |
| Срок службы | 10 лет |

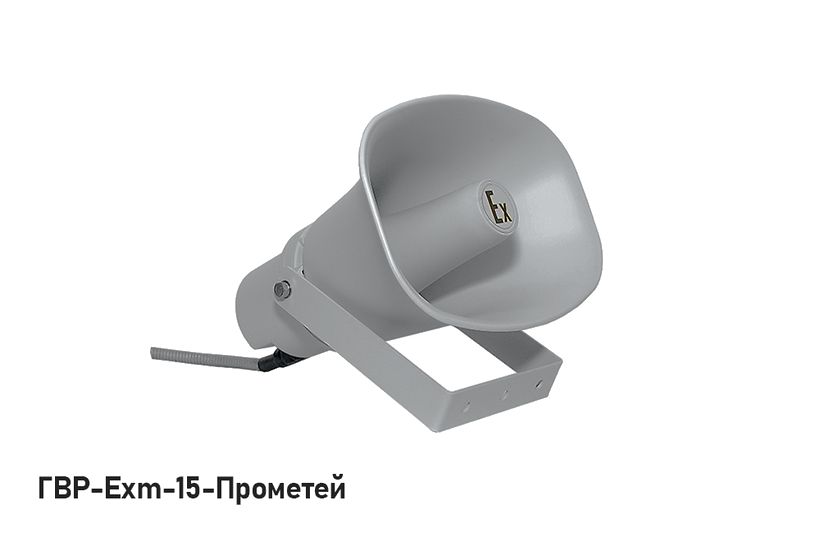

ГВР-Exm-15-Прометей15 Вт
| Номинальная мощность | 15 Вт |
| Подключение в линии | 100 В или 8 Ом |
| Рабочий диапазон частот | 250–8000 Гц |
| SPL (1 Вт, 1 м) | не менее 105 дБ |
| Максимальный SPL (1 м) | не менее 117 дБ |
| Масса | не более 5,7 кг |
| Срок службы | 10 лет |

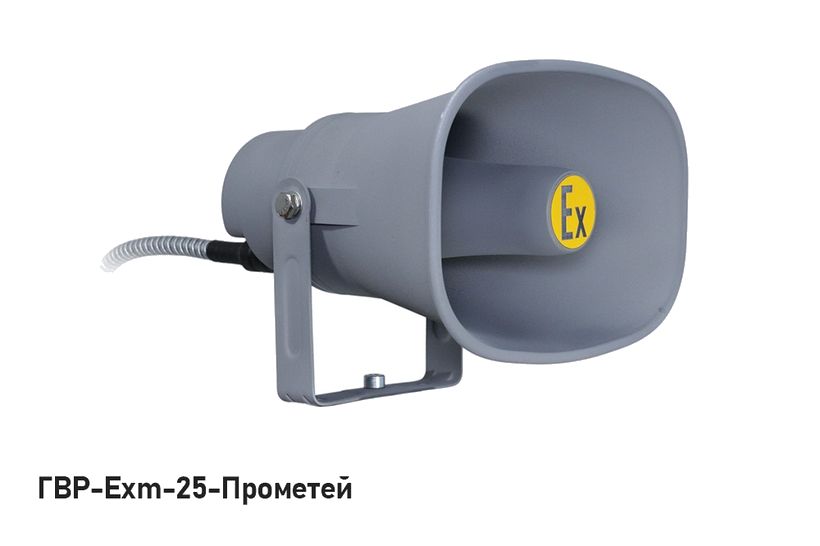

ГВР-Exm-25-Прометей25 Вт, четыре ступени переключаемой мощности
| Номинальная мощность | 25 Вт |
| Переключаемая мощность | 30 / 15 / 7,5 / 3,75 Вт |
| Подключение в линии | 100 В или 8 Ом |
| Рабочий диапазон частот | 250–8000 Гц |
| SPL (1 Вт, 1 м) | не менее 110 дБ |
| Максимальный SPL (1 м) | не менее 125 дБ |
| Масса | не более 6 кг |
| Срок службы | 10 лет |
Как это работает и подключается
- ГВР-Exm — пассивный рупорный громкоговоритель: излучатель и согласующий трансформатор в передней части корпуса, всё внутреннее пространство залито компаундом.
- Трансформатор позволяет подключить оповещатель к линии на полную и на половинную мощность. Для защиты усилителя от перегрузки на низких частотах в оповещатель установлен фильтр верхних частот С1 2,2 мкФ.
- Вид взрывозащиты: взрывонепроницаемая герметизация компаундом «m» уровня b и оболочка «d»; уровень для газовых сред Gb. В РЭ маркировка РВ Ex db mb I Mb X / 1Ex db mb IIC T6…T5 Gb X / Ex mb tb IIIC T80 °C…T95 °C Db X, в листах данных — Ex tb IIIC T85°C Db X.
- Токоведущие и искрящие части заключены во взрывонепроницаемую оболочку коммутационной коробки, к которой оповещатель подключается.
Монтаж
- Кабель оповещателя выполнен в металлорукаве из оцинкованной стали длиной 1 метр; подключение — по рисунку 7 РЭ (для РЗОР — рисунок 8).
- Порядок: проверить оповещатель подачей напряжения от штатного усилителя, разметить место, закрепить крепёжное устройство, поставить корпус и зафиксировать болтами, затем установить коммутационную коробку и выполнить электромонтаж.
- Перед монтажом осмотреть корпус, рупор и коробку, уплотнение кабельного ввода и плотность соединения с коробкой.
- Линию связи вести вдали от силовых кабелей, пересекать силовой кабель под прямым углом.
- После монтажа оповещатель протереть тряпкой, смоченной в дистиллированной воде.
Примеры
Взрывоопасная зона, где нужен лёгкий оповещатель
ГВР-Exm-10 весит не более 2,5 кг, IP66, работает от −65 до +85 °C.
Трансляционная линия 100 В
Оповещатель подключается к выходу усилителя; на клеммы полной или половинной мощности.
Частые вопросы
Чем Exm отличается от Exd в линейке Прометей?
У Exm внутреннее пространство залито компаундом и добавлена защита «m», корпус из АБС-пластика и алюминия; у Exd — взрывонепроницаемая алюминиевая оболочка. Мощности и габариты у линеек свои.
Что входит в комплект?
Оповещатель, крепёжное устройство, крепёжный уголок, паспорт СПЕК.420559.000.001-10 ПС по 1 шт.; кабельный ввод — по заказу.
Нюансы и грабли
- Знак «X»: чистить оповещатель допускается только влажной тканью, чтобы не накопить электростатический заряд; рупор беречь от ударов.
- Мощность усилителя не меньше суммарной мощности оповещателей, иначе искажения и повреждение и оповещателя, и усилителя; суммарный импеданс параллельных оповещателей не ниже допустимого для усилителя.
- Конденсатор С1 не даёт проверить целостность обмоток трансформатора омметром: работоспособность проверяют подключением к усилителю.
- Нет полной мощности — оповещатель подключён на клеммы 50 %.
- Запрещено: откручивать винты и снимать рупор, эксплуатировать без кабельных вводов, применять вводы других производителей без согласования, вносить изменения в конструкцию, ронять с высоты более 0,1 м.
- Нельзя открывать оповещатель во взрывоопасной среде при включенном питании; не отключённый от сети оповещатель снимать категорически запрещено.
- В комплекте кабельные вводы — по заказу (в обозначении заказа буква X); указывать при заказе.
Документация
- Спектрон — РЭ на ГВР-Exm и РЗОР-Exm Прометей и листы данных ГВР-Exm-10/15/25 с spectron-ops.ru
