Спектрон-ГЗ — грозозащита питания 12/24/220 В, сигнальных цепей видео и портов Ethernet 10/100 (в т. ч. PoE)
Устройства защиты от наведённых перенапряжений при грозовых разрядах в пластиковом корпусе на DIN-рейку: ГЗ-П для питания, ГЗ-СП для аналогового видео, ГЗ-LAN и ГЗ-LAN-PoE для Ethernet.
Модели семейства
Спектрон-ГЗ-П-12В / -24В / -220Взащита линий питания
| Линии питания | 12 В DC/AC, 24 В DC/AC, 220 В AC |
| Номинальный импульсный разрядный ток 8/20 мкс | 3 кА |
| Напряжение испытательного импульса | 6 кВ |
| Номинальное напряжение ограничения | 15 / 33 / 250 В (12 / 24 / 220 В) |
| Максимальный ток | 1,5 А |
| Время срабатывания | 100 нс |
| Температура | −50…+85 °C |

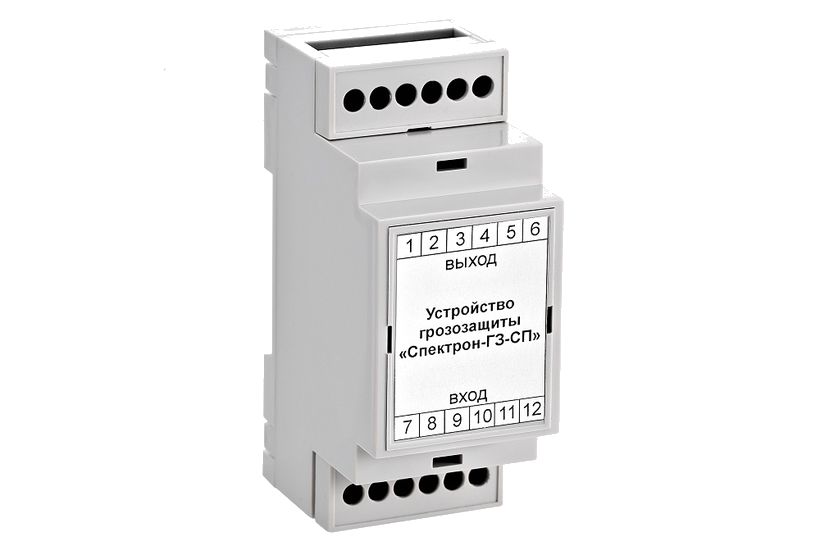

Спектрон-ГЗ-СП-12/24Взащита сигнальных цепей и питания аналогового видеооборудования
| Сигнальные цепи, макс. импульсный ток 8/20 мкс | 10 кА |
| Сигнальные цепи, рабочее напряжение / уровень защиты | 6 В / 15 В |
| Вносимое затухание | 0,5 дБ |
| Время срабатывания | менее 30 нс |
| Цепи питания, напряжение | 12 / 24 В |
| Цепи питания, напряжение ограничения | 16 / 28 В |
| Цепи питания, уровень защиты при Imax | 30 / 50 В |
| Цепи питания, максимальный ток | 1,5 А |
| Вносимое сопротивление | 1 Ом |
| Температура | −50…+85 °C |
Спектрон-ГЗ-LANзащита портов Ethernet 10/100 Base-TX
| Защищаемые пары RJ45 | 1-2; 3-6 |
| Рабочее напряжение | 5 В DC (длительно до 7 В DC) |
| Номинальный рабочий ток | 600 мА |
| Номинальный ток разряда 8/20 мкс (линия-линия / линия-земля) | 250 / 2000 А |
| Уровень защиты при Iном (линия-линия / линия-земля) | 50 / 550 В |
| Время срабатывания (линия-линия / линия-земля) | не более 10 / 100 нс |
| Вносимое затухание | не более 3 дБ |
| Подключение | RJ45 / RJ45 |
| Температура | −50…+85 °C |

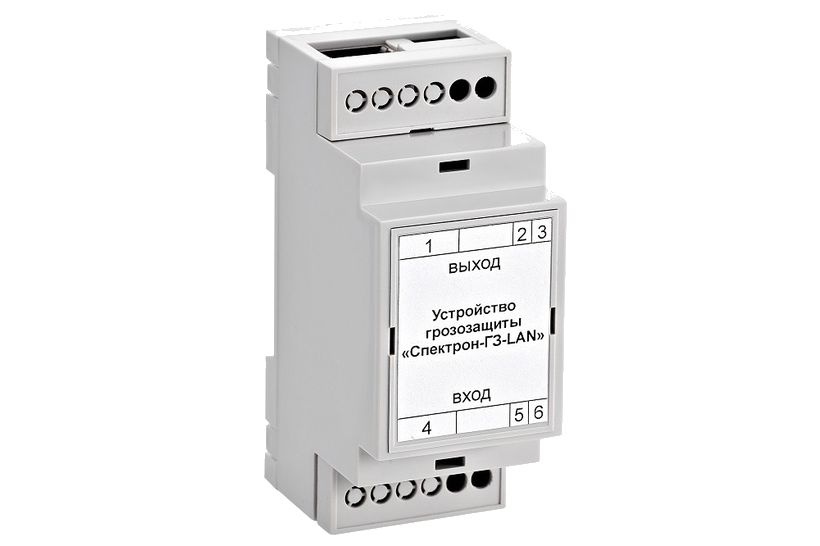

Спектрон-ГЗ-LAN-PoEто же, с питанием PoE
| Защищаемые пары RJ45 | 1-2; 4-5; 3-6; 7-8 |
| Рабочее напряжение | 50 В DC |
| Номинальный рабочий ток | 600 мА |
| Номинальный ток разряда 8/20 мкс (линия-линия / линия-земля) | 250 / 2000 А |
| Уровень защиты при Iном (линия-линия / линия-земля) | 50 / 550 В |
| Время срабатывания (линия-линия / линия-земля) | не более 10 / 100 нс |
| Вносимое затухание | не более 3 дБ |
| Подключение | RJ45 / RJ45 |
Как это работает и подключается
- Все устройства применяются только в сетях с действующей системой заземления, пластиковый корпус на DIN-рейку.
- ГЗ-П — три исполнения по напряжению линии питания; ГЗ-СП — для сигнальных цепей (коаксиал) и питания аналогового видео; ГЗ-LAN и ГЗ-LAN-PoE — порты Ethernet 10/100 Base-TX.
- ГЗ-СП: напряжение питания 12 или 24 В и тип сигнальной линии (симметричная или несимметричная) выбираются перемычками на штыревых разъёмах Х2 и Х1.
Монтаж
- Располагать устройство в непосредственной близости от защищаемого оборудования; устройство в линии должно быть заземлено.
- В линию постоянного напряжения включать с соблюдением соответствия входных и выходных клемм. ГЗ-П: вход «4» — выход «1», вход «6» — выход «3».
- ГЗ-СП: коаксиальные кабели сигнала на клеммы «1», «3», «7», «9», питание на «4», «6», «10», «12», на «2», «5», «8», «11» — заземлитель; вход «7» — выход «1», «9» — «3», «10» — «4», «12» — «6».
- ГЗ-LAN и ГЗ-LAN-PoE: входы и выходы «1» и «4» — гнёзда RJ45, клеммы «2», «3», «5», «6» подключаются к проводнику заземления.
Примеры
Питание извещателей и камер на открытой площадке
ГЗ-П ставят в линию питания 12, 24 или 220 В рядом с защищаемым оборудованием.
IP-камера или точка доступа на мачте
ГЗ-LAN (без PoE) или ГЗ-LAN-PoE (с PoE) включают в разрыв Ethernet-кабеля; ставятся в пределах 2–3 зон молниезащиты по ГОСТ Р 59789-2021.
Частые вопросы
Для каких напряжений ГЗ-П?
12 В DC/AC, 24 В DC/AC и 220 В AC — три исполнения.
Срок службы?
Не менее 10 лет; гарантия 18 месяцев со дня ввода в эксплуатацию, но не более 24 месяцев со дня выпуска.
Нюансы и грабли
- Заземление обязательно: эксплуатировать устройство с отключённым заземлением запрещено.
- ГЗ-LAN защищает две пары RJ45 (1-2; 3-6), с PoE нужен ГЗ-LAN-PoE — четыре пары.
- Не путать входные и выходные клеммы в линии постоянного напряжения.
- Запрещено подключать напряжение не по характеристикам, подвергать удару или падению с высоты более 0,2 м, применять в агрессивных средах.
Документация
- Спектрон — РЭ СПЕК.685119.000.01 РЭ (устройства грозозащиты Спектрон-ГЗ, 2023)
