Спектрон · искрозащитные барьеры активного типа для шлейфов ППК, DIN-рейка
Спектрон-ИБ-01 / ИБ-02 — искробарьер в шлейф ППК для искробезопасных извещателей, без отдельного питания
Барьер искрозащиты на DIN-рейку, монтируется вне взрывоопасной зоны. Питается прямо от шлейфа ППК (0,25 мА), выход искробезопасный [Ex ia]. ИБ-01 — 12 В, ИБ-02 — 24 В.
Модели семейства
Спектрон-ИБ-01выход Uo 12 В
| Ток потребления | не более 0,25 мА |
| Проходное сопротивление | не более 5,1 Ом |
| Um | 12,5 В |
| Uo / Io / Po | 12 В / 500 мА / 6,0 Вт |
| Ios | 540 мА |
| Co / Lo | 0,29 мкФ / 0,14 мГн |

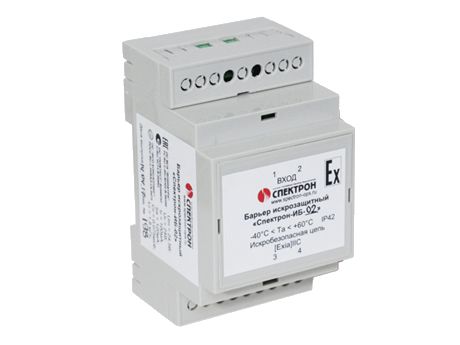

Спектрон-ИБ-02выход Uo 24 В
| Ток потребления | не более 0,25 мА |
| Проходное сопротивление | не более 6,8 Ом |
| Um | 24,5 В |
| Uo / Io / Po | 24 В / 100 мА / 2,4 Вт |
| Ios | 120 мА |
| Co / Lo | 0,075 мкФ / 1,8 мГн |
Общие данные
| Маркировка взрывозащиты выхода | [Ex ia I Ma]/[Ex ia Ga] IIC |
| Корпус | пластик на DIN-рейку TS-35, залит компаундом, IP42 |
| Масса | не более 0,1 кг |
| Температура | −40…+60 °C |
| Срок службы | не менее 10 лет |
Как это работает и подключается
- Связанное электрооборудование группы II, применяется вне взрывоопасных зон. Напряжение и ток на выходе ограничиваются стабилитронами и полупроводниковыми элементами; входные цепи защищены предохранителем.
- Устройство активного типа: работает в шлейфе ППК без отдельного источника питания (ток 0,25 мА берётся из шлейфа). Малое проходное сопротивление позволяет контролировать шлейф на обрыв при прямой полярности.
- При превышении напряжения на входе перегорает встроенный предохранитель, искробезопасный выход защищён.
Монтаж
- Установить на DIN-рейку и подключить по схеме рис. 2 РЭ. Перед монтажом убедиться, что на изделии есть маркировка взрывозащиты и нет дефектов.
- Ток потребления барьера учитывают при расчёте количества активных извещателей в шлейфе ППК.
- Осмотр — не реже одного раза в год. Рекомендуется иметь запасной барьер для экстренной замены.
Примеры
Искробезопасные извещатели во взрывоопасной зоне
Барьер стоит в шкафу вне зоны и ограничивает напряжение и ток шлейфа ППК до искробезопасных значений.
Частые вопросы
ИБ-01 или ИБ-02?
ИБ-01: Uo 12 В, Io 500 мА; ИБ-02: Uo 24 В, Io 100 мА. Выбирают по напряжению шлейфа и допустимым Co и Lo.
Нужен ли отдельный блок питания?
Нет, питание берётся из шлейфа ППК.
Нюансы и грабли
- Барьер нельзя ставить во взрывоопасной зоне: он предназначен для установки вне неё.
- Параметры внешней цепи (Co, Lo) не должны превышать указанных для выбранной модели.
- Схему подключения менять запрещено без согласования с производителем: подключение по другой схеме — основание отказать в претензии.
- Не эксплуатировать в агрессивной среде; падение с высоты более 0,5 м недопустимо.
Документация
- Спектрон — РЭ СПЕК.421457.000.000-01 РЭ (барьер искрозащитный Спектрон-ИБ-01, ИБ-02, 2023)
