Спектрон · охранные точечные магнитоконтактные извещатели двухблочной конструкции, оболочка Exd или искробезопасная цепь Exi
Спектрон-ИО-102-МК — взрывозащищённый магнитоконтактный извещатель на дверь или створку: Exd и Exi
Двухблочный охранный извещатель (геркон и магнит) для контроля дверей и подвижных частей во взрывоопасных зонах. Exd — алюминий или нержавейка, Exi — искробезопасный.
Модели семейства
Спектрон-ИО-102-МК-[К]-[В]-Exd-[М] (исп.1, исп.2)взрывонепроницаемая оболочка; корпус А (алюминий) или Н (нержавеющая сталь)
| Обозначение | Спектрон–ИО–102-МК–[К]–[B]–[Ex]–[M]: К — Т (торцевой) или накладной (без индекса), В — контактная группа (нормально разомкнутая, З — нормально замкнутая, П — перекидная), М — А или Н |
| Макс. коммутируемое напряжение | исп.1 — не более 180 В, исп.2 — не более 250 В |
| Макс. коммутируемый ток | не более 2 А |
| Макс. допустимый ток | 0,5 А |
| Макс. коммутируемая мощность | 4 Вт |
| Сопротивление геркона | замкнут — не более 0,5 кОм, разомкнут — не менее 200 кОм |
| Тревога (зазор блока и магнита) | на магнитопроводящем основании — не более 15 мм, на немагнитном — не более 30 мм |
| Норма (зазор) | на магнитопроводящем основании — не менее 5 мм, на немагнитном — не менее 10 мм |
| Маркировка, алюминий | 1Ex db IIC T6...T4 Gb / Ex tb IIIC T85ºC...T135ºC Db |
| Маркировка, нержавейка | РВ Ex db I Mb X / 1Ex db IIC T6...T4 Gb / Ex tb IIIC T85°C...T135°C Db |
| Габариты блока датчика и блока магнита (накладной / торцевой) | 135х50х40 / 115х45х62 мм |
| Масса блока датчика (накладной / торцевой) | не более 0,5 / 0,55 кг |
| Масса блока магнита (накладной / торцевой) | не более 0,5 / 0,51 кг |
| Температура | −60…+70 °C |
| Степень защиты | IP66/68 |
| Наработка на отказ | не менее 60 000 ч |

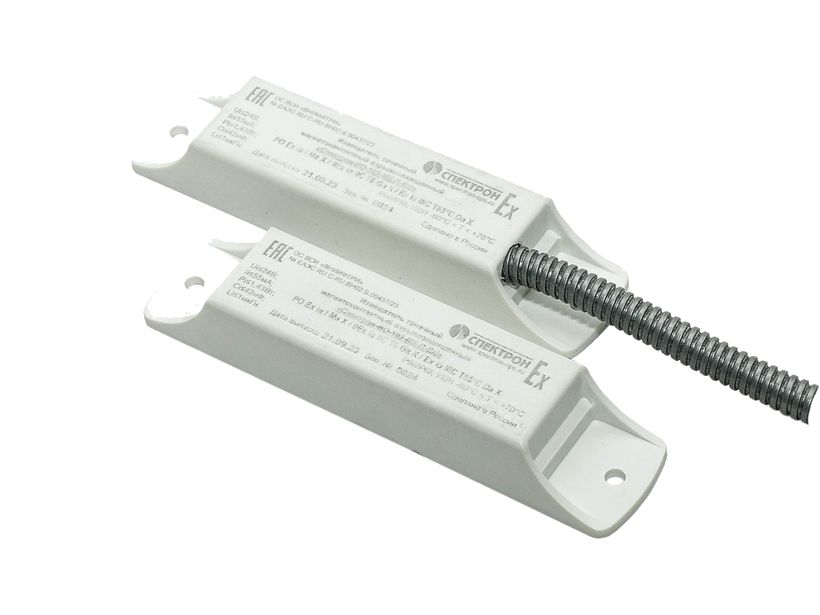

Спектрон-ИО-102-МК-Exi (пластик), -Exi-А, -Exi-Н, -Т-П-Exi-А/Нискробезопасная электрическая цепь; корпус из пластика с антистатическим покрытием, алюминия или нержавеющей стали
| Макс. коммутируемое напряжение | 24 В |
| Макс. коммутируемый ток | 0,1 А |
| Макс. допустимый ток | 0,5 А |
| Макс. коммутируемая мощность | 4 Вт |
| Макс. внутренняя ёмкость Co / индуктивность Lo | 0,1 мкФ / 10 мкГн |
| Тревога (зазор блока и магнита) | на магнитопроводящем основании — не более 15 мм, на немагнитном — не более 30 мм |
| Норма (зазор) | на магнитопроводящем основании — не менее 5 мм, на немагнитном — не менее 10 мм |
| Габариты блоков (исп. Exi пластик) | 130х20х30 мм |
| Масса блока датчика / блока магнита (исп. Exi пластик) | не более 0,15 / 0,18 кг |
| Бронекабель (Exi) | длина не менее 0,3 м, диаметр не более 6 мм, 2 или 3 жилы |
| Требования к ППК или барьеру | Ui 26 В, Ii 55 мА, Pi 1,43 Вт, Ci 42 нФ, Li 1 мкГн, не ниже «ia» для группы IIC |
| Маркировка (пластик и нержавейка) | РО Ex ia I Ma X / 0Ex ia IIC T6 Ga X |
| Маркировка (алюминий) | 0Ex ia IIC T6 Ga X |
Как это работает и подключается
- Работает как геркон: контакты меняют состояние, когда блок магнита оказывается в поле действия; выпускаются нормально разомкнутые, нормально замкнутые и перекидные контактные группы.
- Конструкция двухблочная: блок извещателя (геркон) и блок магнита. Контролирует положение дверей и подвижных частей из магнитных (сталь, железо) и немагнитных (пластик, дерево) материалов.
- Класс защиты III от поражения током. Включается в охранные шлейфы ППК; полярность подключения контактов значения не имеет.
- Нормально разомкнутая группа замкнута в поле магнита, нормально замкнутая разомкнута в поле магнита.
Монтаж
- Блоки крепят шурупами или винтами через отверстия в основании к вертикальным или горизонтальным поверхностям; стрелки на корпусах блоков должны быть направлены навстречу друг другу.
- В исполнениях Exd в алюминии и нержавейке провода подключают прямо к геркону: он извлекается из корпуса, затем в обратном порядке собираются шайба, уплотнительное кольцо, втулка; кабельный ввод затягивают до уплотнения, кабель не должен проворачиваться. Кабельный ввод в комплект не входит.
- Для перекидных контактов геркон извлекают из корпуса и назначение контактов определяют визуально.
- Exi подключают к ППК с искробезопасным выходом; если такого выхода нет — через барьер искрозащиты с максимальным током более 100 мА (при 12 В).
- Техобслуживание — не реже одного раза в 12 месяцев или после ложной тревоги.
Примеры
Дверь или люк на взрывоопасной установке
Блок извещателя крепят на неподвижную часть, блок магнита — на подвижную; при открывании геркон меняет состояние контактов.
Охранный шлейф ППК в зоне 1 или 2, пылевые зоны 21 и 22
Применяется в зонах 1, 2 (газ) и 21, 22 (пыль), а также в подземных выработках угольных шахт и рудников.
Частые вопросы
Чем Exd отличается от Exi?
Exd — взрывонепроницаемая оболочка, большие габариты и коммутируемое напряжение до 180 или 250 В; Exi — искробезопасная цепь 24 В / 0,1 А, лёгкие блоки и бронекабель 0,3 м.
Что значит Т в названии?
Торцевая конструкция; без Т — накладная.
Нюансы и грабли
- Расстояние срабатывания зависит от основания: на магнитопроводящем (сталь) блок и магнит расходятся до 15 мм, на немагнитном — до 30 мм, при этом норма — не менее 5 и 10 мм соответственно.
- Алюминиевый корпус Exd: защитить от случайных ударов и трения посторонних предметов из-за опасности фрикционных искр; чистить только влажной тканью.
- Не открывать извещатель во взрывоопасной среде при наличии напряжения в линии; монтировать и демонтировать только без напряжения в подключённых линиях.
- Запрещено: чистить сухой ветошью и абразивами, эксплуатировать с неплотно закрученным кабельным вводом, ронять с высоты более 0,1 м, подключать не по схеме РЭ.
- Коммутируемое напряжение Exd: исп.1 не более 180 В, исп.2 не более 250 В; для Exi — 24 В, ток 0,1 А.
- Сигнализация снижает риск кражи, но не гарантирует, что событие не произойдёт (оговорка изготовителя в РЭ).
Документация
- Спектрон — РЭ на Спектрон-ИО-102-МК-Exd (СПЕК.425100.001-01-01) и -Exi (СПЕК.425100.001-02-01)
