Спектрон-ИТ-12-Exd — взрывозащищённые тестовый и настроечный излучатели для извещателей пламени

Аккумуляторные излучатели во взрывозащищённом корпусе IP68: чёрный — тест перехода в «Пожар» и «Неисправность», красный — настройка чувствительности и времени срабатывания.

Модели семейства

Спектрон-ИТ-12-Exd (чёрный, тестовый)Взрывозащищённый излучатель в алюминиевом корпусе с чёрной порошковой краской: проверка перехода извещателя в «Пожар» и «Неисправность».

Питание	2 аккумуляторные батареи 3,75 В (напряжение 6-8 В)
Ток потребления	не более 100 мА
Дальность действия	25 м
Степень защиты	IP68
Температура эксплуатации	-40…+60 °С
Непрерывная работа	50 ч (при температуре ниже 0 °С может снизиться)
Масса	1,1 кг
Взрывозащита	1Ex db IIC T6 Gb X / Ex tb IIIC T85°C Db X

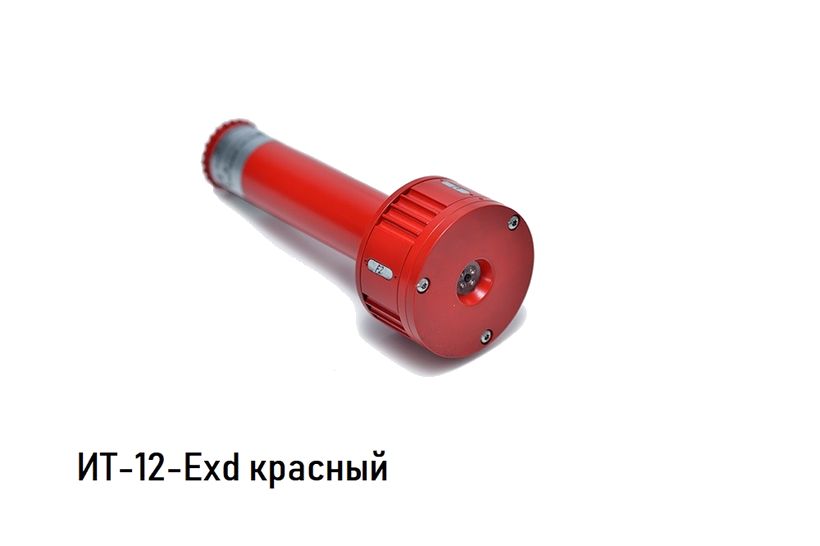

Спектрон-ИТ-12-Exd (красный, настроечный)Взрывозащищённый настроечный излучатель в красном корпусе: чувствительность «Далеко»/«Близко», автоматический переход «Пожар» → «Дежурный», время срабатывания.

Питание	2 аккумуляторные батареи 3,75 В (напряжение 6-8 В)
Ток потребления	не более 100 мА
Дальность действия	25 м
Степень защиты	IP68
Температура эксплуатации	-40…+60 °С
Непрерывная работа	50 ч
Время срабатывания (выбор)	3, 10, 15 или 22 с
Взрывозащита	1Ex db IIC T6 Gb X / Ex tb IIIC T85°C Db X

Как это работает и подключается

У ИТ-12-Exd положения переключателя «F1»-«F4» задают режим; тестовый в «F1»-«F3» проверяет «Пожар», в «F4» — «Неисправность». У настроечного зелёные светодиоды — состояние 1 (чувствительность, автопереход), красные — состояние 2 (время срабатывания).

Монтаж

ИТ-12-Exd: перед работой зарядить аккумуляторы адаптером из комплекта от сети 220 В, 50 Гц, не менее 2,5 ч; заряд — только вне взрывоопасной зоны, при температуре батареи от 0 до +45 °С; крышку батарейного отсека закрутить ключом на «19» до сжатия уплотнительного кольца, резьбу покрывают смазкой ЦИАТИМ-221.
ИТ-12-Exd: тестировать и менять параметры с расстояния не более 25 м, ось излучателя точно совмещать с направлением на извещатель; если рядом стоят соседние извещатели, подойти ближе.

Примеры

Проверка извещателя при ПНР

Включить излучатель, навести на чувствительный элемент или лицевую поверхность извещателя и дождаться перехода в «Пожар».

Смена параметров без подъёма к извещателю

Настроечный излучатель передаёт команду дистанционно: время срабатывания, чувствительность, контроль источника воспламенения.

Частые вопросы

Какие извещатели проверяет ИТ-12-Exd?

Спектрон-202-Exi/Exm, -601-С-Exi/Exm, -501-Exd, -601-Exd, -701-Exd, -801-Exd, -804-Exd, -901-Exd.

Нюансы и грабли

Не держать ИТ-12-Exd включённым дольше 28 секунд при тесте: по истечении этого времени в извещателе сработает реле «ПОЖАР» или «НЕИСПРАВНОСТЬ».
Маркировка взрывозащиты ИТ-12-Exd заканчивается знаком X: чистить излучатель только влажной тканью.

Документация

Спектрон — руководства по эксплуатации излучателя ИТ-12-Exd
