Спектрон · универсальное крепление на столб или опору

Спектрон-К-06 — универсальное крепление для извещателей и оповещателей на круглые столбы

Кронштейн К-06 в двух исполнениях: из нержавеющей стали (К-06-Н) и из стали Ст3 с порошковым покрытием (К-06-М) для монтажа оборудования на столб или опору.

Модели семейства

Спектрон-К-06-НУниверсальное крепление из нержавеющей стали 12Х18Н10Т (AISI 304).

Материал	нержавеющая сталь 12Х18Н10Т (AISI 304)
Крепление к столбу	3 хомута
Крепёж оборудования	4 болта М8
Срок службы	10 лет
Гарантия	36 месяцев со дня ввода в эксплуатацию, не более 48 месяцев со дня продажи

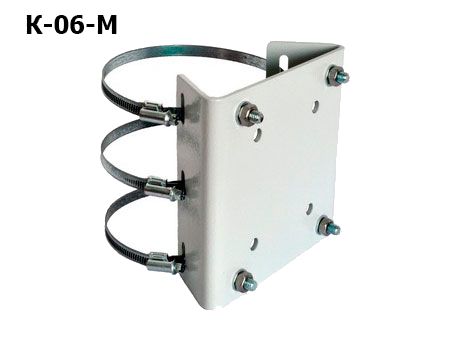

Спектрон-К-06-МУниверсальное крепление из стали Ст3 с порошковым покрытием.

Материал	сталь Ст3 с порошковым покрытием
Крепление к столбу	3 хомута
Крепёж оборудования	4 болта М8
Срок службы	10 лет
Гарантия	36 месяцев со дня ввода в эксплуатацию, не более 48 месяцев со дня продажи

Как это работает и подключается

Крепление состоит из скобы и крепежно-юстировочного устройства: устройство с оборудованием прикручивается к скобе, скоба — к столбу хомутами.

Монтаж

Определить место крепления по рисунку габаритов в РЭ, проверить комплектность.
Зафиксировать крепежно-юстировочное устройство оборудования к скобе четырьмя болтами М8.
Закрепить скобу на столбе или опоре тремя хомутами.
Закрепить оборудование на крепежно-юстировочном устройстве.

Примеры

Извещатель пламени на опоре

РЭ называет крепление для извещателей Спектрон-401-Exd-Н/М и Спектрон-601-Exd, а также термокожухов Релион ТКВ и оповещателя «Прометей».

Частые вопросы

Что входит в комплект?

Кронштейн 1 шт., хомут 3 шт., комплект монтажа (болт М8х20, гайка М8, шайба плоская, шайба гровер) 4 шт., паспорт.

Для чего предназначено?

Для монтажа на столбы или опоры извещателей пламени Спектрон-401-Exd и Спектрон-601-Exd, термокожухов Релион ТКВ и взрывозащищённого речевого оповещателя «Прометей».

Нюансы и грабли

Выбирать исполнение по среде: К-06-Н — нержавеющая сталь, К-06-М — сталь Ст3 с порошковым покрытием.
В РЭ перечислены конкретные изделия, для которых крепление предназначено; для другого оборудования пригодность не заявлена.

Документация

Спектрон — руководство по эксплуатации К-06
