Релион-ККВ — взрывозащищённая коробка для соединения и разветвления цепей, алюминий или нержавейка

Коробка Exd для соединения и разветвления цепей: быстрозажимные клеммы 0,08–2,5 мм2, до 400 В, IP66/68. Корпус алюминий (-А) или нержавейка (-Н); проходная, угловая, тройниковая, крестовая.

Коробки взрывозащищённые Релион-ККВ (алюминий -А и нержавеющая сталь -Н)

Модели семейства

Релион-ККВ-А (алюминиевый сплав)исполнения П, У, Т, К

Исполнения	Релион-ККВ-А-П проходная, -У угловая, -Т тройниковая, -К крестовая
Материал корпуса	алюминиевый сплав
Маркировка взрывозащиты	1Ex db IIC T6…T5 Gb X / Ex tb IIIC T85°C…T100°C Db X
Напряжение	не более 400 В
Сечение зажимаемых проводов	0,08–2,5 мм2
Температура, класс Т6	−70…+80 °C
Температура, класс Т5	−70…+95 °C
Степень защиты	IP66/68
Срок службы	10 лет

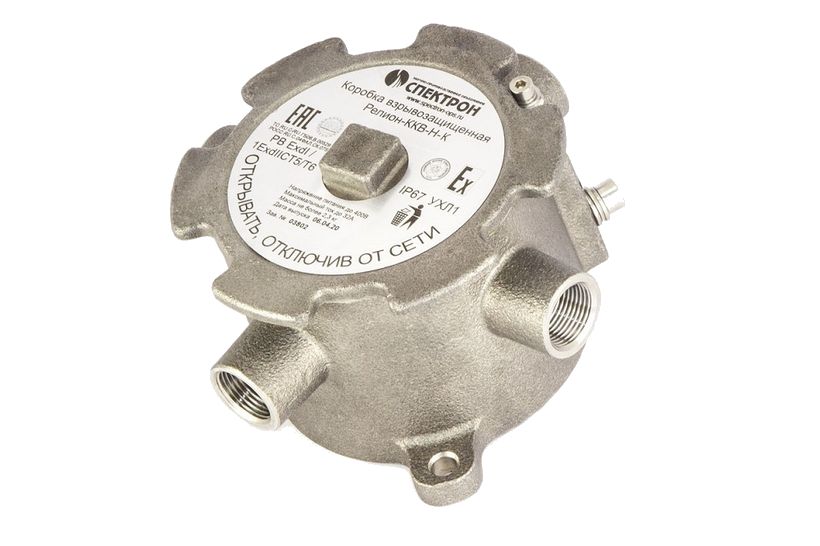

Релион-ККВ-Н (нержавеющая сталь)исполнения П, У, Т, К

Исполнения	Релион-ККВ-Н-П, -У, -Т, -К
Материал корпуса	нержавеющая сталь
Маркировка взрывозащиты	РВ Ex db I Mb / 1Ex db IIC T6…T5 Gb / Ex tb IIIC T85°C…T100°C Db
Напряжение	не более 400 В
Сечение зажимаемых проводов	0,08–2,5 мм2
Температурный диапазон	−70…+95 °C
Степень защиты	IP66/68

Как это работает и подключается

Коробка — взрывонепроницаемая оболочка из корпуса и крышки; внутри набор быстрозажимных клемм. Есть наружный болт заземления.
Пространственное положение коробки при установке произвольное.
Уплотнение кабеля — по оболочке, в кабельном вводе на кабель диаметром от 8 до 10 мм; для других кабелей — вводы из приложения Б (КВБ, КВМ, КВН, штуцеры под трубу G1/2 и G3/4, заглушки).
Заказ: Релион-ККВ-Х1-Х2, где Х1 — материал корпуса (А — алюминиевый сплав), Х2 — исполнение (П, У, Т, К).

Монтаж

Разметить и закрепить коробку, открутить 3 болта и снять крышку, выполнить электромонтаж, собрать в обратном порядке.
Резьба отверстий под кабельные вводы М20*1,5. Сечение проводов для электромонтажа — не менее 0,75 мм2.
Клеммы: зачистить провод на 9–10 мм, поднять рычажок вертикально, завести провод до упора, опустить рычажок; отсоединение в обратном порядке.
Бронированный кабель: снять наружную изоляцию на 140 мм, броню на 80 мм, внутреннюю изоляцию на 50 мм.
Подсоединить заземляющий или нулевой защитный проводник болтом заземления.

Примеры

Разветвление линии оповещения или шлейфа в взрывоопасной зоне

Тройниковая и крестовая коробки делают ответвление внутри Exd-оболочки, без соединения в открытых клеммах.

Соединение отрезков кабеля

Проходная и угловая коробки соединяют кабель в нужном направлении: угол или сквозной проход.

Частые вопросы

Чем -А отличается от -Н?

Материалом корпуса: алюминиевый сплав или нержавеющая сталь. Остальные параметры по РЭ одинаковы; маркировка взрывозащиты записана для них по-разному.

Какие бывают исполнения по числу направлений?

Проходная (П), угловая (У), тройниковая (Т) и крестовая (К).

Нюансы и грабли

Крышка и коробка — пара: ставить крышку от одной коробки на другую запрещено.
Запрещены: эксплуатация без кабельных вводов, кабель некруглого сечения или не под диаметр ввода, вводы других производителей без согласования, падение с высоты более 0,5 м, изменения конструкции.
Открывать коробку во взрывоопасной среде при включенном напряжении нельзя; работы со снятой крышкой — только при снятом напряжении.
Осмотр не реже одного раза в год; коррозия и механические повреждения взрывозащитных поверхностей не допускаются.
За отсутствие влаги в соединениях отвечает монтажно-наладочная организация.

Документация

Спектрон — РЭ СПЕК.425002.232-04-04 РЭ (Релион-ККВ-А)
Спектрон — РЭ СПЕК.425002.232-05-01 РЭ (Релион-ККВ-Н)
