Спектрон-ККВ-Exd-А — взрывонепроницаемая алюминиевая коммутационная коробка с монтажной панелью

Алюминиевая взрывонепроницаемая коробка Exd с монтажной панелью для клемм и элементов управления: исполнение ККВ-Exd-А и ККВ-Exd-А-С со смотровым окном.

Модели семейства

Спектрон-ККВ-Exd-ААлюминиевая коробка с порошковым покрытием и монтажной панелью, вид взрывозащиты Exd.

Материал	алюминиевый сплав с порошковым покрытием
Взрывозащита	1Ex db IIC T6…T3 Gb X / Ex tb IIIC T85°C…T200°C Db X
Степень защиты	IP66/IP68
Температура	-70…+180 °С; для класса T6 -70…+80 °С, T5 до +95 °С, T4 до +130 °С, T3 до +180 °С
Климатическое исполнение	УХЛ1, ОМ1
Заземление	наружное и внутреннее
Момент затяжки крышки	не менее 15 Нм
Класс защиты от поражения током	I
Монтаж внутри корпуса	монтажная панель
Крепление	4 отверстия в основании корпуса

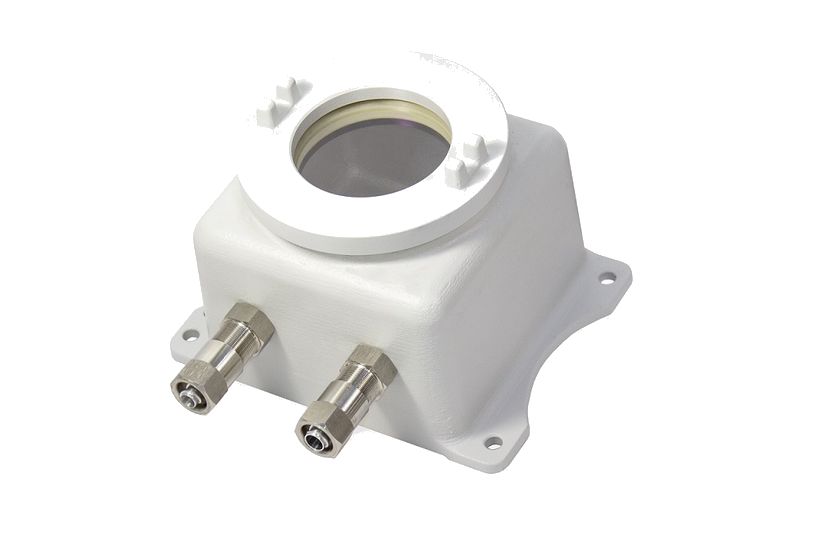

Спектрон-ККВ-Exd-А-СТо же со смотровым окном.

Взрывозащита	1Ex db IIC T6…T5 Gb X / Ex tb IIIC T85°C…T100°C Db X
Степень защиты	IP66/IP68
Температура	-70…+95 °С

Как это работает и подключается

Exd-А: взрывонепроницаемая алюминиевая оболочка из корпуса и крышки с уплотнением по периметру; кабели заходят через кабельные вводы, положение вводов — на любой из 4 стенок, количество и размер оговаривают при заказе.
Кабельные вводы на любой из 4 стенок; резьбовые отверстия под вводы делают по заказу. Допускаются другие сертифицированные взрывозащищённые вводы и заглушки, если они сохраняют степень защиты и вид взрывозащиты оболочки. Тип и размер резьбы маркируют рядом с отверстием ввода.
Крышка с уплотнительной прокладкой по периметру крепится собственной резьбой; крепёж защищён от самоотвинчивания, головки наружных болтов спрятаны в углубления и откручиваются только специальным ключом.

Монтаж

Пространственное положение произвольное; сначала осмотр корпуса, уплотнений вводов и крепежа.
Exd-А: закрепить коробку на 4 отверстиях в основании, открутить крышку, смонтировать, закрутить крышку с моментом не менее 15 Нм и застопорить стопорным винтом; подключить заземление болтом.
Работы со снятой крышкой — только при снятом напряжении; во взрывоопасной среде под напряжением коробку не открывать.

Примеры

Клеммные зажимы и элементы управления во взрывоопасной зоне

ККВ-Exd-А с монтажной панелью для клеммных зажимов и других электротехнических компонентов.

Частые вопросы

Что даёт смотровое окно?

Исполнение ККВ-Exd-А-С — то же, что ККВ-Exd-А, но со смотровым окном; у него температурный диапазон -70…+95 °С и другая маркировка взрывозащиты.

Нюансы и грабли

Запрещены кабели некруглого сечения и с диаметром, не подходящим вводу; вводы других производителей — только по согласованию с изготовителем.
Пары «коробка-крышка» не разукомплектовывать: крышку от одной коробки на другую не ставить (Exd-А).
Падение с высоты более 0,2 м и любые изменения конструкции снимают гарантию.

Документация

Спектрон — руководство по эксплуатации ККВ-Exd-А
