Спектрон-ККВ-Exi — искробезопасная пластиковая коммутационная коробка: проходная, угловая, тройниковая, крестовая

Коробка из ABS-пластика для соединения и разветвления искробезопасных цепей (36 В, 120 мА), 0Ex ia IIC, IP66/68, от -70 до +95 °С.

Модели семейства

Спектрон-ККВ-Exi-П (проходная)Два кабельных ввода и две клеммы под жилы 0,08…2,5 мм² — соединение двух кабелей.

Исполнение	проходная
Кабельных вводов	2 шт.
Клемм для жил 0,08…2,5 мм²	2 шт.
Напряжение	не более 36 В
Коммутируемый ток	не более 120 мА
Степень защиты	IP66/68
Температура	-70…+95 °С

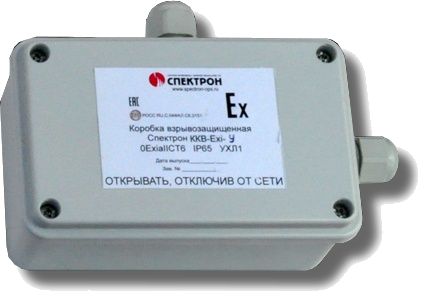

Спектрон-ККВ-Exi-У (угловая)Два кабельных ввода и две клеммы — угловое соединение двух кабелей.

Исполнение	угловая
Кабельных вводов	2 шт.
Клемм для жил 0,08…2,5 мм²	2 шт.

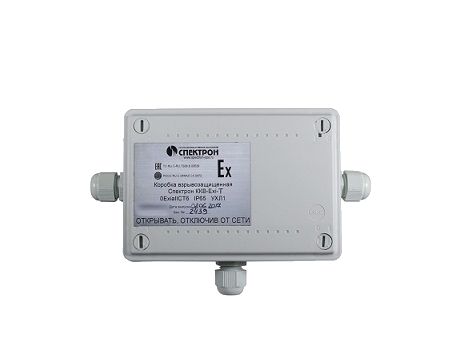

Спектрон-ККВ-Exi-Т (тройниковая)Три кабельных ввода и четыре клеммы — ответвление от кабеля.

Исполнение	тройниковая
Кабельных вводов	3 шт.
Клемм для жил 0,08…2,5 мм²	4 шт.

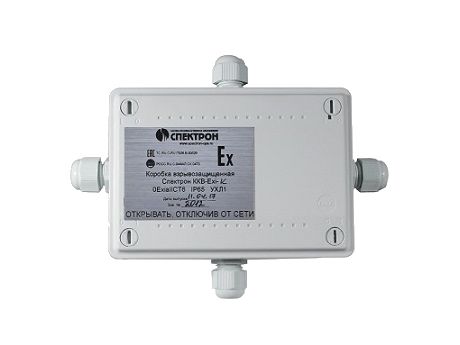

Спектрон-ККВ-Exi-К (крестовая)Четыре кабельных ввода и четыре клеммы — разветвление на четыре кабеля.

Исполнение	крестовая
Кабельных вводов	4 шт.
Клемм для жил 0,08…2,5 мм²	4 шт.

Как это работает и подключается

Корпус — ABS-пластик со степенью защиты IP66/68; внутри набор взрывобезопасных клеммных колодок Ex eb IIC Gb. Маркировка взрывозащиты коробки 0Ex ia IIC T6…T5 Ga X / Ex ia IIIC T200 100°С Da X.
Коробка подключается к источнику питания и регистрирующей аппаратуре, у которых цепи искробезопасные, а их параметры (уровень цепи и подгруппа) подходят к условиям применения в зоне. Накапливающих энергию элементов внутри нет.
Кабели заходят через кабельные вводы PG9, диаметр обжимаемого кабеля 4…8 мм.
Знак X в маркировке: поверхность чистить только влажной тканью, чтобы не образовывались электростатические заряды.

Монтаж

Пространственное положение произвольное. Перед монтажом осмотреть корпус, уплотнения кабельных вводов и крепёж.
Порядок: открутить 4 винта и снять крышку, разметить место крепления, установить уплотнительные заглушки внутри коробки в местах крепления, закрепить коробку, выполнить электромонтаж и закрутить 4 винта крышки.
Провода сечением от 0,08 до 2,5 мм². После монтажа все монтажные отверстия закрыть комплектными заглушками.
Открывать и закрывать крышку можно при температуре окружающей среды не ниже -25 °С; любые работы со снятой крышкой — только при снятом напряжении.
Доступ к коробке оставить лёгким: осмотр не реже одного раза в год, сроки задаёт технологический регламент.

Примеры

Разветвление искробезопасной цепи во взрывоопасной зоне

Тройниковая или крестовая коробка для ответвлений искробезопасной цепи, подключаемой к источнику питания и регистрирующей аппаратуре с искробезопасными цепями.

Наращивание или поворот трассы

Проходная коробка соединяет два кабеля, угловая — то же при повороте трассы.

Частые вопросы

Чем ККВ-Exi отличается от ККВ-Exd-А?

ККВ-Exi — пластиковая (ABS) коробка для искробезопасных цепей с маркировкой 0Ex ia: 36 В, 120 мА, масса не более 150 г. ККВ-Exd-А — алюминиевая взрывонепроницаемая оболочка с монтажной панелью.

Какое сечение жил можно зажать?

От 0,08 до 2,5 мм²; кабель заводится через ввод PG9 с диаметром 4…8 мм.

Сколько служит коробка?

Срок службы 10 лет; гарантия 18 месяцев со дня ввода в эксплуатацию, но не более 24 месяцев со дня выпуска.

Нюансы и грабли

Открывать коробку во взрывоопасной среде при включённом напряжении нельзя.
Запрещены кабели некруглого сечения и с диаметром, не подходящим вводу; вводы других производителей — только по согласованию с изготовителем.
Запрещено эксплуатировать коробку без кабельных вводов, в агрессивной среде, при температуре вне диапазона, а также ронять с высоты более 0,5 м и менять конструкцию — гарантия прекращается.
Не подавать напряжение выше 36 В и ток больше 120 мА: коробка рассчитана только на искробезопасные цепи.
При длительном действии холода или холода вместе с солнцем цвет коробки может измениться.
Коробку с повреждённым корпусом и другими неисправностями эксплуатировать категорически запрещено.

Документация

Спектрон — Коробка взрывозащищённая Спектрон ККВ-Exi, РЭ СПЕК.425002.232-02-03 РЭ
