Спектрон · взрывозащищённые коммутационные коробки Exd с монтажной панелью
Спектрон-КВ-Exd — взрывозащищённая коробка Exd, литая алюминиевая или сварная нержавеющая, с подогревом и без
Коробки Exd под клеммники и аппаратуру управления. Литые алюминиевые или сварные из нержавейки, с электроподогревом (-ЭП) или без, IP66/IP68, внутри монтажная панель.
Модели семейства
Спектрон-КВ-Exd-Аалюминиевый сплав с порошковым покрытием, без подогрева
| Маркировка взрывозащиты | 1Ex db IIC T6…T3 Gb X (кроме ацетилена) / Ex tb IIIC T85°C…T200°C Db X |
| Габариты (наружные, А×В×С) | от 120х120х86 до 909х693х463 мм |
| Масса | от 1,4 кг (120х120х86) до 114,5 кг (909х693х463) |
| Крепёжные отверстия | М6, М8, М10 в зависимости от размера |

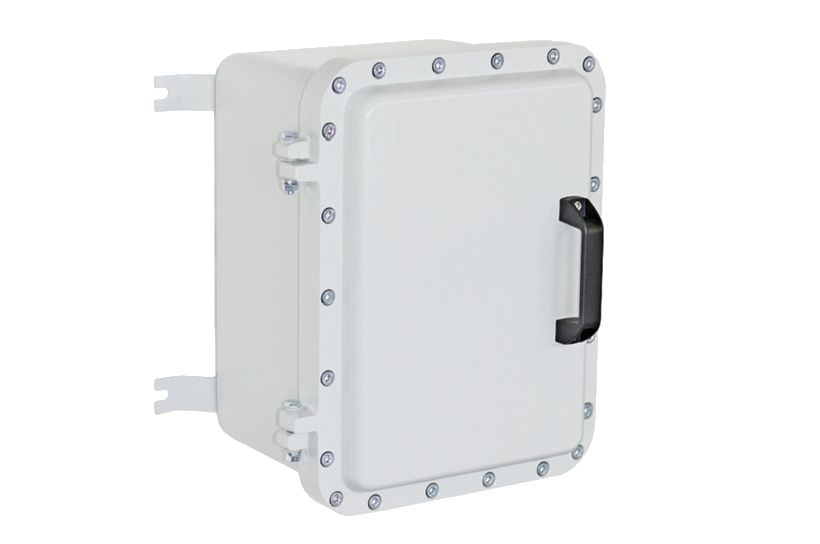

Спектрон-КВ-Exd-А-ЭПто же, с электрическим подогревом
| Маркировка взрывозащиты | 1Ex db IIC T6…T3 Gb X (кроме ацетилена) / Ex tb IIIC T85°C…T200°C Db X |

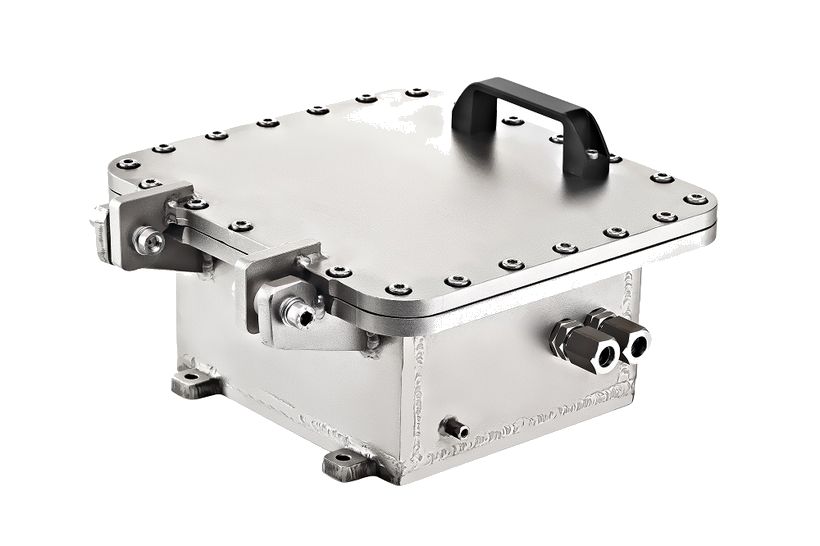

Спектрон-КВ-Exd-Ннержавеющая сталь, сварная, без подогрева
| Маркировка взрывозащиты | РВ Ex db I Mb X / 1Ex db IIC T6…T3 Gb X (кроме ацетилена) / Ex tb IIIC T85°C…T200°C Db X |
| Габариты (наружные, А×В×С) | от 290х260х170 до 670х520х450 мм |
| Масса | от 24,1 кг (290х260х170) до 146,17 кг (670х520х450) |

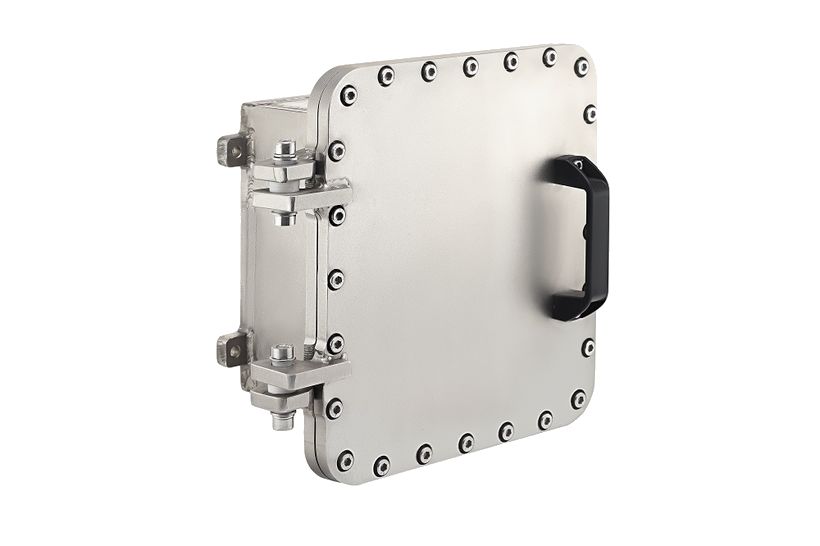

Спектрон-КВ-Exd-Н-ЭПнержавеющая сталь, с электрическим подогревом
| Маркировка взрывозащиты | РВ Ex db I Mb X / 1Ex db IIC T6…T3 Gb X (кроме ацетилена) / Ex tb IIIC T85°C…T200°C Db X |
Как это работает и подключается
- Общие параметры по РЭ: максимальное коммутируемое напряжение 250 DC / 800 AC; заземление наружное и внутреннее; внутри монтажная панель для оборудования.
- Допустимая температура по классам: Т6 — от −70 до +80 °C, Т5 — до +95 °C, Т4 — до +130 °C, Т3 — до +180 °C.
- Алюминиевые коробки литые, нержавеющие сварные. Крышка с уплотнительной прокладкой по периметру, на шарнирных петлях, болты с шестигранным углублением под ключ.
- Кабельные вводы можно ставить на любую из 4 стенок; количество и размер указывают при заказе (таблицы 4 и 5 РЭ). Литые алюминиевые коробки комплектуются стальными монтажными кронштейнами с проушинами.
- Заказ: указать наименование коробки, тип и расположение кабельных вводов, например Спектрон-КВ-Exd-А 441х356х296 с 4 вводами КВБ-18/12-М.
Монтаж
- Пространственное положение произвольное. Разметить крепление, закрепить коробку на поверхности, снять крышку, выполнить монтаж, закрутить крышку (момент затяжки не менее 15 Нм).
- В основании 4 монтажные проушины, на самых больших коробках 6.
- Подсоединить заземляющий или нулевой защитный проводник болтом заземления; заземление есть на наружной и внутренней стенке и на крышке.
- Диаметр подключаемых кабелей — по установленным кабельным вводам.
Примеры
Шкаф клеммников на наружной установке
IP66/IP68, диапазон от −70 до +180 °C (в зависимости от температурного класса), климатическое исполнение УХЛ1, ОМ1.
Коробка с подогревом для холодного климата
Исполнения -ЭП имеют электрический подогрев.
Частые вопросы
Что значит ЭП в обозначении?
Коробка с электрическим подогревом.
Для каких зон?
Взрывоопасные зоны классов 1 и 2 помещений и наружных установок, газовые смеси категорий I, IIA, IIB, IIC кроме ацетилена.
Нюансы и грабли
- Знак «X»: чистить поверхность только влажной тканью; во взрывоопасной зоне избегать конвекционных потоков, чтобы не возникали электростатические заряды.
- Запрещено: работа без вводов, некруглый кабель, вводы других производителей без согласования, изменения конструкции, разукомплектование пары «коробка-крышка», падение с высоты более 0,2 м.
- Открывать коробку во взрывоопасной среде при включенном напряжении нельзя.
- Ацетилен — исключение из области применения по маркировке.
- Осмотр не реже одного раза в год; коррозия взрывозащитных поверхностей не допускается.
- На коробке должна быть надпись: «ОТКРЫВАТЬ, ОТКЛЮЧИВ ОТ СЕТИ!».
Документация
- Спектрон — РЭ СПЕК.301000.000.000-02-05 РЭ (Спектрон-КВ-Exd)
